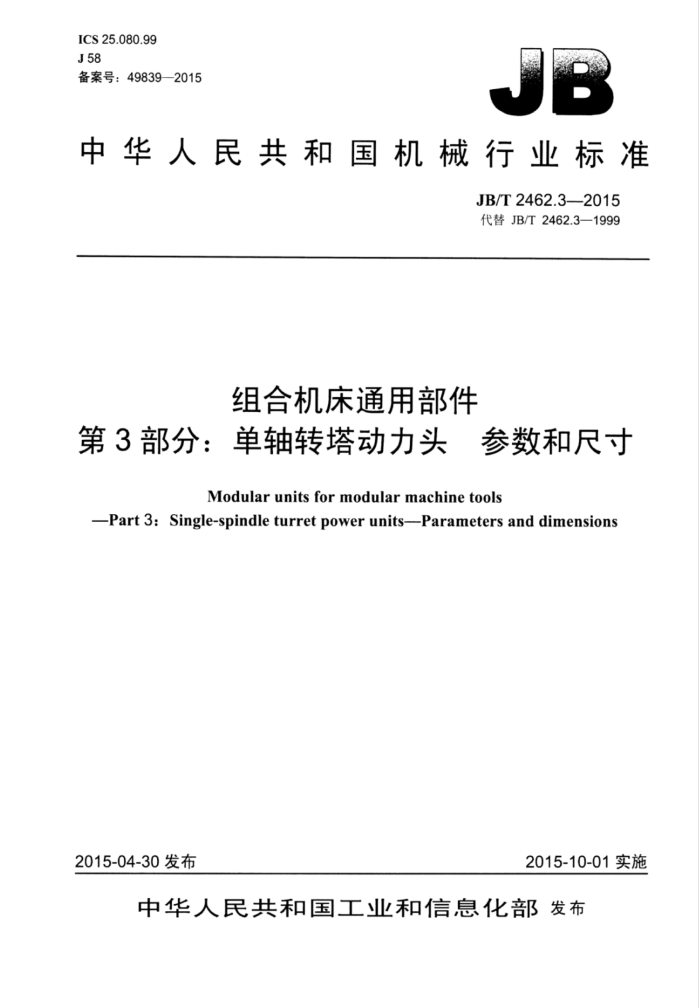

ICS 25.080.99 J58 备案号：49839—2015
中华人民共和国机械行业标准
JB/T2462.3—2015 代替JB/T2462.3—1999
组合机床通用部件
第3部分：单轴转塔动力头 ：参数和尺寸
Modular units for modular machine tools
Part 3: Single-spindle turret power units-Parameters and dimensions
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T2462.3—2015
目 次
前言范围
...II
EEEEEEEEE88EEEE880EEE00000000
1
参数和互换尺寸..
D
图1 单轴转塔动力头型式
表1单轴转塔动力头参数和尺寸表2结合子的参数和尺寸．
.... JB/T2462.3—2015
前言
JB/T2462《组合机床通用部件》分为28个部分：
第1部分：多轴转塔动力头参数和尺寸；第2部分：多轴转塔动力箱 参数和尺寸：第3部分：单轴转塔动力头参数和尺寸：第4部分：单轴转塔动力头用传动轴 参数和尺小：第5部分：单轴转塔动力头用钻削轴 参数和尺寸；第6部分：单轴转塔动力头用镗削轴 参数和尺』；第7部分：单轴转塔动力头用铣削轴 参数和尺：第8部分：滑台（长台面型）参数和尺小：第9部分：十字滑台参数和尺小：第10部分：单轴攻丝动力头参数和尺寸：第11部分：多轴钻削头参数和尺寸；第12部分：多轴攻丝动力头参数和尺小：第13部分：圆盘底座尺寸：第14部分：落地式中问底座 尺小；第15部分：侧支架（辐射型） 尺寸；第16部分：多边形中间底座 参数和尺』：第17部分：底座尺』；第18部分：可调支架尺寸：第19部分：周定支架尺J：第20部分：立柱（长台面滑台用） 尺』：第21部分：复合立柱尺J：第22部分：风动动力头参数和尺寸」：第23部分：风动动力头用可调圆柱支架 参数和尺寸：第24部分：单轴钻削头尺寸：第25部分：单轴铣削头尺小；第26部分：单轴镗削与车端面头尺寸；第27部分：车端面刀盘尺寸：第28部分：多工位移动工作台尺。
本部分为JB/T2462的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T2462.3一1999《组合机床通用部件单轴转塔动力头参数和尺寸》，与JB/T2462.3
一1999相比主要技术变化如下：
按照GB/T1.1的规定，增加了“前音”，内容和图表的格式按编写规则进行了修改：规范了计量单位。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、一拖（洛阳）开创装备科技有限公司、东风汽车有
II JB/T2462.3—2015
限公司设备制造厂。
本部分主要起草人：罗秀珍、王合增、石玉红。 本部分所代替标准的历次版本发布情况为：
JB/T2464—1978; JB/T2462.3—1999。
III JB/T2462.3—2015
组合机床通用部件
第3部分：单轴转塔动力头参数和尺寸
1范围
本部分规定了组合机床单轴转塔动力头系列参数和互换尺寸。 本部分适用于转塔式组合机床及其白动线的单轴转塔动力头。
2参数和互换尺寸
2.1单轴转塔动力头以滑台的台面宽度B为主参数，规定为250mm320mm.400mm.500mm630mm 五种规格。 2.2单轴转塔动力头的其他参数和互换尺应符合图1、表1和表2的规定。
B=250,320 螺孔分布图
B=400,500,630
螺孔分布图
I（见表2)
自定
滑座前端面
20
50_C±0.2
B1
L2
基准孔
说明：C为50的整数倍，L2=L1+S+40
图1单轴转塔动力头型式 JB/T2462.3—2015
表1 单轴转塔动力头参数和尺寸
250 250 400 250 400 400 630 400 630 400 630 4、6、8 4、6.8 4、6.8 4.6.8 4、6、8
320
400
滑台台面宽B mm 行程S mm T.位数n 个
500
630
250 160 140 160 200 360 125 100 50 90 95 M10 125 30°
320 200 180 200 250 450 160 120 75 100 120 M10 160 30°
400 250 220 220 320 560 180 140 100 115 160 M10 200 50° 15° 800 320
500 320 280 250 400 710 200 160 150 135 215 M12 250 50° 15° 1 000 360
630 400 320 320 500 900 250 180 200 150 300 M12 320 50° 15° 1 250 400
4个T位 6个工位 8个工位
安装面宽 Bo
安装面高度Ho mm 回转轴线至滑台前端面距离A mm 内切圆直径D mm 主轴轴线高度h mm 主轴孔栓D，（H6） mm 主轴孔深度：（min） mm
D (min) mm 1 mm d, mm D;±0.2 mm α B
滑台台面长度Lmm 滑台高度H mm 滑座底面长度L2 mm 滑座底面宽Bmm 滑座螺栓孔轴线距离b土0.2 mm 滑座紧固螺栓滑座螺栓孔直径dmm 电动机最人功率（1500r/min） kW 有效进给力N 注1：有效进给力为单轴转塔动力头主轴轴线高处所能保证的进给力。 注2：滑座螺栓孔纵向间距当不受结构限制和不妨碍装卸时，推荐按200mm设计。
500 250 790 940 920 1070 1 240 1470 1440 1 670 1690 1920 250
630 280
320 280 M12 14
400 355 M16 18 4
500 450 M16 18 5.5
630 580 M16 18 7.5
220 M12 14 2.2 ≥4900
≥7840 ≥12250 ≥19 600 ≥31360
2 JB/T2462.3—2015
表2结合子的参数和尺寸
I放大
5
滑台台面宽B mm 模数m mm 齿数Z 分度厕直径D4 mm
320 2.5 26 65 82 10 20
400 2.5 26 65 85 10 20
500 2.5 28 70 90 10 20
630 2.5 30 75 105 10 20
250 2.5 18 45 63 10 18
D; (max) mm
齿宽bo（min） mm 行程S（min） mm
