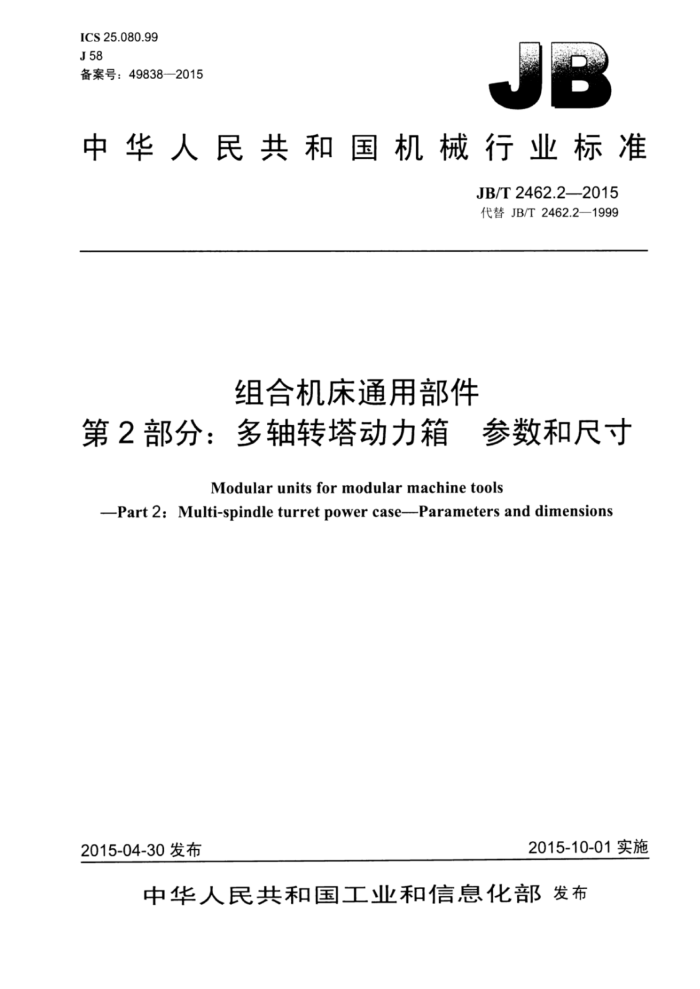

ICS 25.080.99 J58 备案号：49838—2015
中华人民共和国机械行业标准
JB/T2462.2—2015 代替JB/T2462.2—1999
组合机床通用部件
第2部分：多轴转塔动力箱 参数和尺寸
Modular units for modular machine tools
-Part 2: Multi-spindle turret power case--Parameters and dimensions
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准组合机床通用部件
第2部分： 多轴转塔动力箱 参数和尺寸
JB/T2462.2—2015
量
机械工业出版社出版发行北京市万庄人街22号
邮政编码：100037
*
210mm×297mm·0.5印张·11下7 2015年11月第1版第1次印刷
定价：12.00元
*
$：15111-12717 网址：http://www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T2462.2—2015
目 次
前言 1 范围 2 规范性引用文件 3 名义尺丁.
...I
参数和互换尺丁
4
图 1 多轴转塔动力箱型式
表1 多轴转塔动力箱参数和尺寸.
中容品####中店 JB/T2462.2—2015
前言
JB/T2462《组合机床通用部件》分为28个部分：
第1部分：多轴转塔动力头参数和尺寸：第2部分：多轴转塔动力箱 参数和尺寸：第3部分：单轴转塔动力头参数和尺寸：第4部分：单轴转塔动力头用传动轴季 参数和尺』；第5部分：单轴转塔动力头用钻削轴 参数和尺寸：第6部分：单轴转塔动力头用镗削轴 参数和尺』：第7部分：单轴转塔动力头用铣削轴 参数和尺』：第8部分：滑台（长台面型）参数和尺：第9部分：十字滑台参数和尺』；第10部分：单轴攻丝动力头参数和尺J；第11部分：多轴钻削头参数和尺小：第12部分：多轴攻丝动力头参数和尺小：第13部分：圆盘底座尺寸：第14部分：落地式中问底座尺：第15部分：侧支架（辐射型） 尺寸：第16部分：多边形中间底座参数和尺寸小：第17部分：底座尺寸；第18部分：可调支架尺寸；第19部分：固定支架尺寸；第20部分：立柱（长台面滑台用） 尺：第21部分：复合立柱尺：第22部分：风动动力头参数和尺』：第23部分：风动动力头用可调圆柱支架 参数和尺：第24部分：单轴钻削头尺寸；第25部分：单轴铣削头尺』：第26部分：单轴镗削与车端面头尺寸；第27部分：车端面刀盘尺』；第28部分：多工位移动工作台尺寸。
本部分为JB/T2462的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T2462.2一1999《组合机床通用部件多轴转塔动力箱参数和尺寸》，与JB/T2462.2
一1999相比主要技术变化如下：
按照GB/T1.1的规定，增加了“前音”，内容和图表的格式按编写规则进行了修改；规范了训量单位。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、张家港玉成精机有限公司、大连市标准化信息中心
II JB/T2462.2—2015
山东济宁特力机床有限公司。
本部分主要起草人：刘莲花、张玉飞、王亚斌、朱树民。 本部分所代替标准的历次版本发布情况为：
JB/T2463—1978; JB/T2462.2—1999
III JB/T2462.2—2015
组合机床通用部件
第2部分：多轴转塔动力箱 参数和尺寸
1范围
本部分规定了组合机床多轴转塔动力箱系列参数和尺寸。 本部分适用于转塔式组合机床及具自动线的多轴转塔动力箱。
2规范性引用文件
下列文件对了本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单》适用于本文件。
GB/T1096—2003普通型平键 JB/T2462.1一2015组合机床通用部件第1部分：多轴转塔动力头参数和尺寸
3名义尺寸
多轴转塔动力箱的名义尺寸规定用相滑台台面宽度B表示，采用320mm、400mm~500mm、 630mm、800mm五.种规格。
4参数和互换尺寸
多轴转塔动力箱底板以上尺小与JB/2462.1-2015相同，底板的参数和互换尺寸应符合表1、图1 的规定。
表1 多轴转塔动力箱参数和尺寸
底板长 高
名义八寸 工位数
±0.2 14 ± 0.2 21 ± 0.2 a±0.2 a3±0.2 紧固 d
Bi mm
H
L mm mm
B mm
n 个
mm 螺钉 mm
mm
mm
mm
mm
280 M12 12×$14 360 M12 12×14 450 M16 12X18
3、4 320 500 230 470 270 90
320 400 500 34-5-6 500 700 330 660 410 150
120
34 400 600 280 570
350
M16 14×18
290 150
580 750 M16 16X=18
630 3456 630 800 390 760 800 3456 800 1000 460 960
490 550
450
1 L
FUU
JB/T2462.2—2015
C
A-A
所有定位销轴线 0.01 10.014
键按GB/T1096—2003
OY L
41
C
d2
中
Bo
bo
Lo
車鱼
80000
90o00
中
bo/2±0.01
底板
17=5
8-630 1有此两孔
7-3
4
-6
图1多轴转塔动力箱型式
