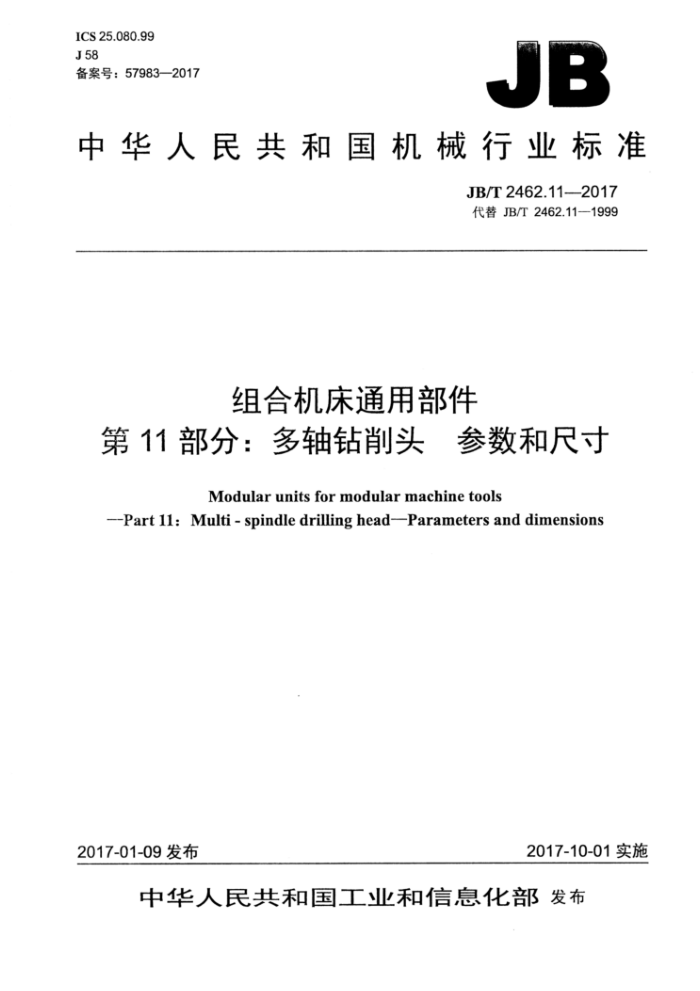

ICS 25.080.99 J 58 备案号：57983—2017
JB
中华人民共和国机械行业标准
JB/T2462.11--2017 代替JB/T 2462.11—1999
组合机床通用部件
第11部分：多轴钻削头 参数和尺寸
Modular units for modular machine tools
--Part 11: Multi - spindle drilling head-Parameters and dimensions
2017-10-01实施
2017-01-09 发布
中华人民共和国工业和信息化部发布 JB/T2462.11—2017
目 次
前言. 1范围 2规范性引用文件 3 公称尺寸参数和互换尺寸
.11
4
图1 多轴钻削头的型式，
表1 多轴钻削头的参数和尺寸. JB/T2462.11—2017
前言
JB/T2462《组合机床通用部件》分为28个部分：
第1部分：多轴转塔动力头参数和尺寸；第2部分：多轴转塔动力箱参数和尺寸； -第3部分：单轴转塔动力头参数和尺寸；第4部分：单轴转塔动力头用传动轴参数和尺寸； -第5部分：单轴转塔动力头用钻削轴参数和尺寸； -第6部分：单轴转塔动力头用镗削轴参数和尺寸；第7部分：单轴转塔动力头用铣削轴参数和尺寸；第8部分：滑台（长台面型）参数和尺寸；第9部分：十字滑台参数和尺寸；第10部分：单轴攻丝动力头参数和尺寸；第11部分：多轴钻削头参数和尺寸；第12部分：多轴攻丝动力头参数和尺寸；第13部分：圆盘底座尺寸；第14部分：落地式中间底座尺寸；第15部分：侧支架（辐射型） 尺寸; 第16部分：多边形中间底座参数和尺寸；第17部分：底座尺寸；第18部分：可调支架尺寸；第19部分：固定支架尺寸；第20部分：立柱（长台面滑台用） 尺寸; 第21部分：复合立柱尺寸；第22部分：风动动力头参数和尺寸；第23部分：风动动力头用可调圆柱支架 参数和尺寸；第24部分：单轴钻削头尺寸；第25部分：单轴铣削头尺寸；第26部分：单轴镗削与车端面头尺寸；第27部分：车端面刀盘尺寸；第28部分：多工位移动工作台尺寸。
本部分为JB/T2462的第11部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T2462.11一1999《组合机床通用部件多轴钻削头参数和尺寸》，与JB/T
2462.11-1999相比主要技术变化如下：
一按照GB/T1.1的规定，增加了“前言”，内容格式和图表按编写规则进行了修改；一规范了计量单位。
一
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、三门峡豫西机床有限公司、济南纳诺精密机械有限
II JB/T 2462.11—2017
公司、江苏高精机电装备有限公司。
本部分主要起草人：罗秀珍、郭越峰、周正东、郑金来本部分所代替标准的历次版本发布情况为：
JB/T2505—1978; -JB/T 2462.11—1999。
I JB/T 2462.11—2017
组合机床通用部件
第11部分：多轴钻削头参数和尺寸
1 范围
JB/T2462的本部分规定了组合机床多轴钻削头的参数和尺寸。 本部分适用于组合机床及其自动线的多轴钻削头。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321—2005优先数和优先数系
3公称尺寸
多轴钻削头以相应的滑台台面宽度B为公称尺寸，分为100mm、125mm、160mm、200mm、 250mm五种规格。
4参数和互换尺寸
多轴钻削头的参数和互换尺寸应符合表1、图1的规定。
表1多轴钻削头的参数和尺寸 100
单位为毫米 250 ≤500 160 250 320 200 M12 14 50 2.2
公称尺寸B
125 ≤250 80 125 160 100 M6 6.6 35 0.8
160 ≤320 100 160 200 125 M8 9 40 1.1
200 ≤400 125 200 250 160 M10 11 45 1.5
底面长L 主轴中心高H 底面安装宽B 面板宽B2
≤200 63 100 125 80 M5 5.5 30 0.6
螺栓孔中心距b（土0.2）
紧固螺栓直径d 紧固螺栓孔直径d, 底面螺栓孔距C 电动机最大功率kW 注：面板宽度B,可按GB/T321一2005中R10减小一级或增大一级。
1 1
JB/T 2462.11—2017
固定面板
O
18
BI
可调面板
B2
注1：L,推荐为40mm、60mm、80mm。 注2：C,为15mm的整倍数。 注3：底面用键或销定位。 注4：主轴端按钻削主轴端部标准。
图1多轴钻削头的型式
