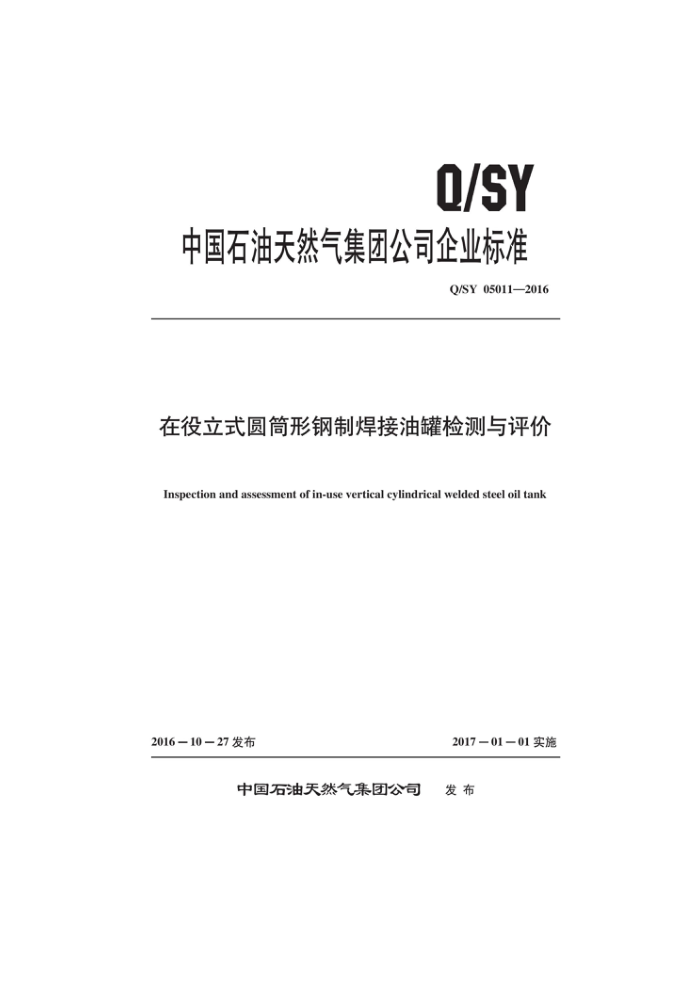

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05011—2016
在役立式圆简形钢制焊接油罐检测与评价
Inspection and assessment of in-use vertical cylindrical welded steel oil tank
2016－10－27发布
2017－0101实施
中国石油天然气集团公司 发布 Q/SY 05011—2016
目 次
前言范围
1
规范性引用文件
2
术语和定义一般要求 4.1 人员要求
3
检测机构要求
4.2
4.3 设备要求检测前准备
5
6
油罐在线检测 6.1 一般要求
在线检测技术要求和方法
6.2 7油罐开罐检测
7.1 一般要求 7.2 检测内容 7.3 检测内容要求 8检测分析与评价 8.1 在线检测评价 8.2 油罐基础 8.3 罐底沉降评价 8.4 罐底评价 8.5 罐壁评价 8.6 罐顶评价
2
10 10 10
罐体几何形状和尺寸偏差 8.8 附件评价 8.9 焊缝评价 8.10防腐层评价 8.11 保温层评价 8.12 阴极保护评价 8.13 防雷防静电设施 8.14 脆性断裂评价：
8.7
· 12
4
4 15
.15 ·15
下一次检测周期确定
8.15 Q/SY 05011—2016 9检测报告编制 9.1 总则 9.2 报告内容附录A (资料性附录) 油罐附件检查表附录B (资料性附录) 油罐检测报告
............ 16 .. 16
.............................
.....
..16 ...17 ..20
...
II Q/SY 05011-2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归
口。
本标准起草单位：中油管道检测技术有限责任公司、沈阳龙昌管道检测中心、管道局、管道分公
司。
本标准主要起草人：吴南勋、曹崇珍、陈明忠、王育青、王利民、朱子东、林明春、孙常全、李杰、刘沫、傅丹蓉、俞晓艳、朱建伟。
III Q/SY 050112016 4.2检测机构要求 4.2.1检测机构应具备承担相应检测工作的许可。 4.2.2 检测机构应具备与其承担的检测工作相适应的检测人员、专业技术和管理人员。 4.2.3 检测机构应具备与其承担的检测工作相适应的场地、装备和检验试验手段。 4.2.4 检测机构应具有数据分析和评价的能力。 4.2.5检测机构应具备健全的质量管理体系和各项管理制度。 4.3设备要求 4.3.1 检测机构所配备检测设备的种类、数量、精度、准确度等级应满足油罐检测的技术要求。 4.3.2 凡列入国家强制检定目录的计量器具应定期送到有资格的法定计量检定机构或授权计量检定机构进行检定。 4.3.3强制检定目录以外可量值溯源的设备由经认可的校准机构或具备能力的检测单位进行定期校准。 4.3.4强制检定目录以外的无法进行量值溯源的设备可由检测单位按设备要求校准。
检测前准备
5.1油罐管理部门应提交以下资料给检测机构：
a）与油罐检测机构确认的油罐检测内容。 b）必要的设计资料和竣工资料。 c）维修和改造记录。 d）以往油罐检验报告和运行状况。 检测机构应提交以下资料给油罐管理部门：
5.2
a）检测施工方案：
1）主要检测依据和技术参数。 2）检验前准备工作。 3）检测人员计划。 4）检测项目及具体的检测方法、部位和比例 5）检测过程的质量控制和进度控制。 6）检测记录及报告格式要求。 b）项目危害识别和风险评估。 c）风险控制措施和应急预案。 d）检测人员资质证明。 e）检测设备和检定校准报告。 f）检测使用材料明细。
5.3检测前的必要条件：
a）检测机构准备好检测设备、工具、材料并保证完好，检测人员应穿戴好齐全的劳动保护用品。 b）检测机构应办理相应的作业许可证，检测方案经过油罐管理部门批准。 c）油罐应具备检测实施的基本条件。
2
