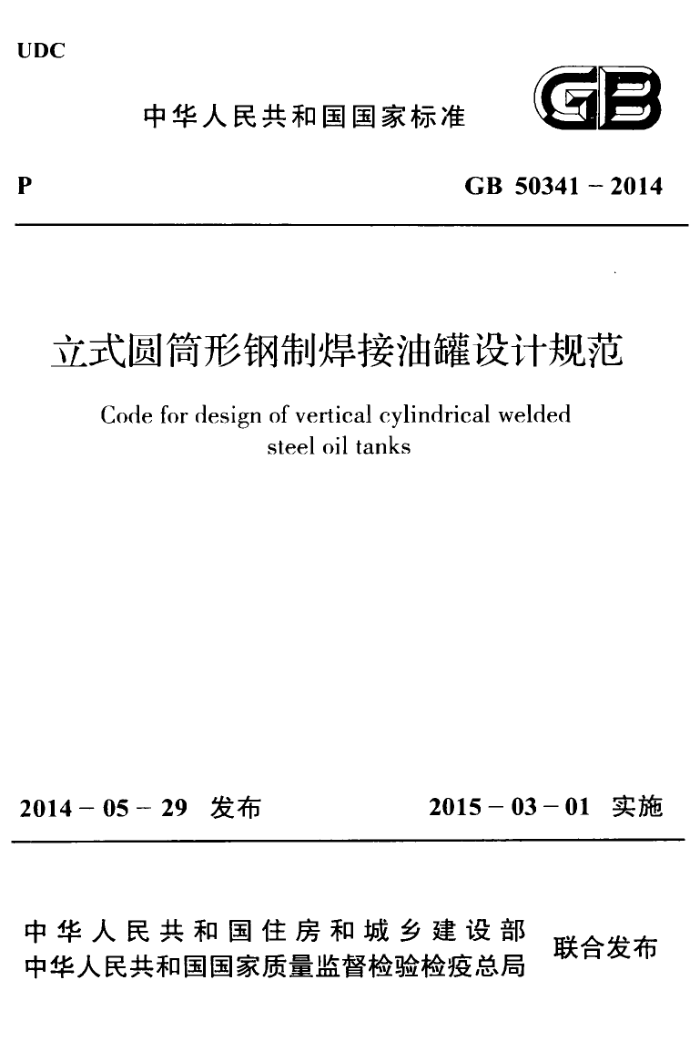

UDC
GB
中华人民共和国国家标准
P
GB 50341 - 2014
立式圆筒形钢制焊接油罐设计规范
Code for design of vertical cylindrical welded
steel oil tanks
2014- 05 - 29 发布
2015 - 03 - 01 实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局
联合发布
中华人民共和国国家标准
立式圆筒形钢制焊摔油罐设计规范
GB50341-2014
☆
中国计划出版社出版网址:www.jhpress.com
地址:北京市西城区木地北里日11号国宏大厦C座3层邮政编码:100038电话:(010)63906433(发行部)
新华-书店北京发行所发行三河富华印刷包装有限公司印刷
850mm×1168mm 1/32 7.75印张 195千字 2015年1月第1版 2015年1月第1次印刷
☆
统一-3号:1580242:492
定价:47.00元
版权所有 侵权必究
侵权举报电话:(010)63906404 如有印装质量问题,请寄本社出版部调换
中华人民共和国住房和城乡建设部公告
第 432 号
住房城乡建设部关于发布国家标准
《立式圆筒形钢制焊接油罐设计规范》的公告
现批准《立式圆筒形钢制焊接油罐设计规范》为国家标准,
编号为GB50341一2014,自2015年3月1日起实施。其中,第 3.0.3、10.10.1(6)、10.10.3(3)、10.10.4、10.10.5条(款)为强制性条文,必须严格执行。原国家标准《立式圆筒形钢制焊接油罐设计规范》GB50314一2003同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部
2014年5月29日
前言
根据住房和城乡建设部《关于印发2011年工程建设标准规范
制订、修订计划的通知》(建标201117号)的要求,规范编制组认真总结了《立式圆筒形钢制焊接油罐设计规范》GB50341一2003 实施过程中所取得的经验,参考有关国际标准和国外先进标准,经广泛调查研究,反复讨论修改,在广泛征求意见的基础上,修订本规范。
本规范的主要技术内容是:立式圆筒形钢制焊接油罐设计所
涉及的材料、罐底设计、罐壁设计、固定顶、浮顶、内浮项、附件、油罐抗风稳定计算及锚固设计,微内压油罐,外压油罐设计,提高油罐设计温度的附加要求,油罐抗震设计,油罐对地基和基础的基本要求,荷载组合,罐壁厚度计算变设计点法,带肋球壳拱顶计算,罐壁开口许用外荷载等。
本规范修订的主要技术内容是: 1.新增了第11章“油罐抗风稳定计算及锚固设计”、附录B
“外压油罐设计”、附录F“荷载组合”、附录G“罐壁厚度计算变设计点法”、附录」“罐壁开口许用外荷载”;
2.修订了常压油罐设计负压值,将固定顶油罐设计正压提高
到18kPa,最大设计负压提高到6.9kPa:
3.修订了材料许用应力取值,取消了Q235-A.F、Q235-A、
Q345-C、Q345-D、15MnNbR、07MnNiCrMoVDR等材料:
4.修订了罐底边缘板最小厚度值和罐底板之间搭接宽度的
限制,调整了罐底边缘板外伸长度的限制;
5.修订了罐壁厚度定设计点法计算公式中的计算液位规定
及焊接接头系数取值;
:1:
6.修订了顶部抗风圈截面模量计算公式; 7.修订了固定顶油罐罐顶与罐壁采用弱连接结构时应满足
的条件要求、顶板厚度及有效截面面积的计算公式,新增了支撑式锥顶支柱导向支座结构形式及要求利单层球面网壳的相关规定;
8.修订了浮顶结构设计应满足的条件、浮顶隔舱满足严密性
要求的条件限制,修订广密封及静电导出装置的相关规定,新增了刮蜡装置的相关规定;
9.修订了内浮顶关于电气连接及静电导出的相关规定,新增
了隔舱焊接方面的相关规定;
10.修订了接管补强板的规格尺寸、法兰连接罐壁开孔接管
图、盘梯、平台和走道宽度、铺板上表面至栏杆顶部的高度,新增了中间休息平台设置和吊挂支柱的规定;
11.修订并补充了组装、焊接及检验的相关规定; 12.修订了微内压油罐的计算公式,新增了不大于18kPa镭
固罐设计的计算和规定;
13.修订了油罐抗震设计动液系数、晃动波高及罐壁许用临
界应力的计算公式,新增了油罐抗震锚固判断及锚固计算;
14.修订并补充了油罐对基础和地基的基本要求和油罐基础
基本尺寸要求。
本规范中以黑体标志的条文为强制性条文,必须严格执行。 本规范由住房和城乡建设部负责管理和对强制性条文的解
释,由石油工程建设专业标准委员会负责日常管理,由中国石油天然气管道工程有限公司负责其体技术内容的解释。热行过程中如有问题或建议,请寄送中国石油天然气管道工程有限公司(地址:河北省廊坊市和平路146号,邮政编码:065000)。
本规范主编单位、参编单位、主要起草人和主要审查人:主编单位:中国石油天然气管道工程有限公司参编单位:中国石油天然气股份有限公司规划总院
中国石化工程建设公司
:2:
合肥通用机械研究院
主要起草人:傅伟庆 张文伟 孙正国 王夫安 武铜柱
程晖 吴龙平 杜秀菊 章小浒 王更武顾先山 岳忠 王国丽 董旭 陈枫董月功 潘乐民 杜清华 尹哗昕 孟庆鹏王成 杜亮坡 罗丽华 唐颖浩 付丽
主要审查人:李宏斌 王小林 金维昂 韦振光 吴晓滨
张晨光 郭廷顺 牟林 赵树继 许宁虞孝磊 张斌 李永生 张有渝 成洁史金宝 邱小林
·3
目 次
1 总 则 2 术
语
2
3 基本规定 4 材 料 4. 1 -般规定 4. 2 钢板 4.3 钢管 4.4 锻件 4.5 螺栓、螺母 4.6 结构型钢 4.7 焊接材料
4) 6) 6) 7) (10) (13) (14) (16) (16) (17) (17) (18) (23) (23) (24) (24) (25) (33) (33) (35) (38) (39)
罐底设计 5. 1 罐底板尺寸 5. 2 罐底结构 6 罐壁设计 6.1 罐壁排板与连接 6.2 罐壁包边角钢 6.3 罐壁厚度 6. 4 抗风圈
5
.
2
固定顶 7. 1 一般规定 7. 2 构件的许用应力 7.3 自支撑式锥顶· 7. 4 柱支撑式锥顶·
龙牛网 www. longniu. con
