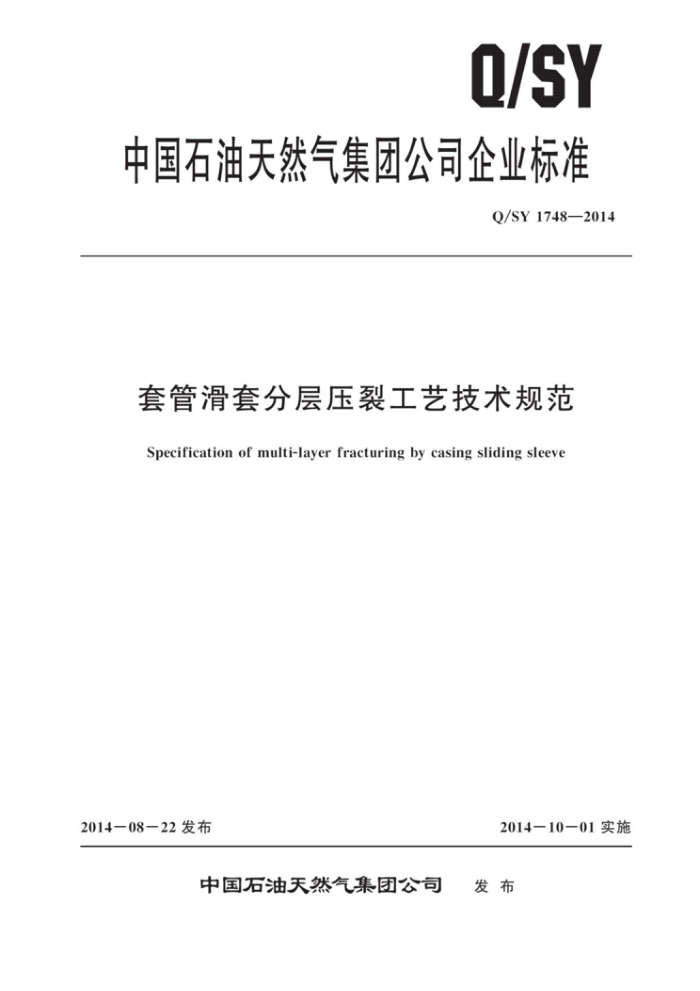

Q/SY
中国石油天然气集团公司企业标准
Q/SY1748—2014
套管滑套分层压裂工艺技术规范
Specification of multi-layer fracturing by casing sliding sleeve
2014一08一22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY1748—2014
目 次
前言
1
范围 2 规范性引用文件
1
术语和定义方案编制和工具准备 4.1资料收集和方案编制 4.2 工具性能和准备要求 5套管滑套完井作业 5. 1 套管选择 5.2 管柱设计 5.3 管柱连接要求 5. 4 工具管柱下入要求 6套管滑套压裂作业 6. 1 通洗井 6.2 压裂工艺流程
3
4
压后作业 7. 1 放喷排液 7.2钻磨作业施工预案质量健康安全环保要求附录A（资料性附录） 无限级套管滑套管柱图附录B（资料性附录） 有限级套管滑套管柱图附录C（资料性附录） 投球流程图附录D（资料性附录） 捕球流程图参考文献·
7
8
9
1 Q/SY 1748—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：长庆油田分公司、大庆油田有限责任公司。 本标准主要起草人：周长静、桂捷、黄占盈、慕立俊、越振峰、王凤山、付钢旦、马旭、张
文星。
ⅡI Q/SY1748—2014
套管滑套分层压裂工艺技术规范
1范围
本标准规定了套管滑套分层压裂工艺、工具、作业、健康安全环保及技术要求本标准适用于直井和定向井的套管滑套分层压裂作业。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
SY/T5289油、气、水井压裂设计与施工及效果评估方法 SY/T5412 下套管作业规程 SY/T5480 固井设计规范 SY/T5557 固井成套设备规范 SY/T 5587.11 常规修井作业规程 第11部分：钻铣封隔器、桥塞
3术语和定义
下列术语和定义适用于本文件。
3. 1
套管滑套 casing sliding sleeve 置于套管柱上固井后实现多层压裂的工具。
3. 2
无限级套管滑套 unlimitedcasing sliding sleeve 通过导压管线传导压力使套管滑套变径球座产生缩径，并投入球杆实现不限层数压裂的工具
3.3
有限级套管滑套 limited casing sliding sleeve 通过投人不同直径的球打开对应滑套实现有限层数压裂的工具。
3. 4
定压套管滑套 bursting casing sliding sleeve 通过井口加压至设定压力值打开滑套建立压裂通道的工具。
3.5
多级变径固井胶塞 multiple reducing cementingplug 通过不同直径胶碗组合，实现变通径套管柱固井的胶塞
3. 6
套管滑套分层压裂工艺 multi-layer fracturing by casing sliding sleeve 采用套管滑套工具固井完井，逐级投入球杆或球打开滑套实现分层压裂的工艺
1 Q/SY1748—2014
4方案编制和工具准备
4.1资料收集和方案编制 4.1.1资料收集
资料收集按SY/T5289的规定执行。 4.1.2 方案编制
综合考虑储层地质因素、工程条件、测井资料确定分层压裂层段，根据层段选择，编制完井工程方案、压裂工程方案，完井工程方案按SY/T5480的规定执行，压裂工程方案按SY/T5289的规定执行。 4.2工具性能和准备要求 4.2. 1 1工具性能 4.2. 1.1 套管滑套：机械性能不低于油层套管性能，最大外径按SY/T5412的规定执行。 4. 2. 1. 2 多级变径固井胶塞：应满足不同通径套管柱固井要求，其他性能按SY/T5557的规定执行。 4.2.1.3 固井水泥头：应满足多级变径固井胶塞安装和泵注要求。 4.2.1.4 浮箍、浮鞋：浮箍应具备与多级变径固井胶塞配合的自锁功能。 4.2.1.5 压裂井口：内通径不小于套管内径。 4.2. 2 工具准备 4. 2. 2.1 每口井准备多级变径固井胶塞、浮箍和浮鞋各2套以此。 4. 2. 2. 2 根据压裂层数、层间距确定套管滑套数量，准备调整短节、导压管线等附件。 4.2. 2.3 3准备伽马、磁定位校深测井仪器。
5套管滑套完井作业
5.1套管选择
套管选择应满足目的层段压裂作业要求。 5.2 管柱设计
应精确计算全部目的层段之间的距离，根据计算结果配置井下工具位置；每一级套管滑套端口位置应对准目的层段中上部。 5.3管柱连接要求 5.3.1无限级套管滑套管柱
浮鞋套管浮箍套管定压套管滑套（接导压管线）套管第1级无限级套管滑套（接导压管线）第n级无限级套管滑套套管至井口。无限级套管滑套管柱连接参见附录A。
2 Q/SY1748—2014
5.3.2有限级套管滑套管柱
浮鞋套管浮箍套管定压套管滑套套管第1级有限级套管滑套.第n级有限级套管滑套套管至井口。有限级套管滑套管柱连接参见附录B。 5.4工具管柱下入要求
按照管柱设计要求连接下入套管滑套完井管柱，然后对套管滑套位置进行磁定位测井，根据校深
结果调整管柱和套管滑套位置，并要求全井段封固。
6套管滑套压裂作业
6.1通洗井
先采用套管通井规对套管滑套以上井筒进行通洗井，然后采用与套管滑套最小内径相匹配的通井规对全井段进行通洗井。 6. 2 压裂工艺流程
压裂工艺流程包括：
连接投球器及压裂管线并试压（参见附录C)；
a) b) 打开投球器旋塞装入球杆或球； c）
打开定压滑套压裂第一层段； d) 第一层段压裂后，开启投球器旋塞，泵送球杆或球； e) 待球杆或球到位后打开第1级套管滑套压裂第二层段； f) 重复d）和e）投球杆或球压裂后续层段。
压后作业
7
7. 1 、放喷排液
压裂施工结束后，安装捕球器，在排液过程中通过捕球器捕球；放喷排液要求按压裂工程方案的规定执行（参见附录D）。 7.2 钻磨作业
如需要钻磨球杆和球座，按SY/T5587.11的规定执行。
8施工预案
8.1如果压裂时定压滑套、套管滑套不能打开，可采用射孔压裂该层段。 8. 2 如果无限级套管滑套球座未形成，采用桥塞或砂塞封隔下层，采用射孔压裂该层段。
）质量健康安全环保要求
9
质量、健康、安全、环保要求应符合SY/T5289的规定
3 Q/SY1748—2014
附录A （资料性附录）
无限级套管滑套管柱图
无限级套管滑套管柱见图A.1。
套管
第n级套管滑套
D
压裂层
第2级套管滑套
d
压裂层
导压管线
第1级套管滑套
@
压裂层
定压套管滑套
D
压裂层
人
浮箍
浮鞋
图A.1无限级套管滑套管柱示意图
