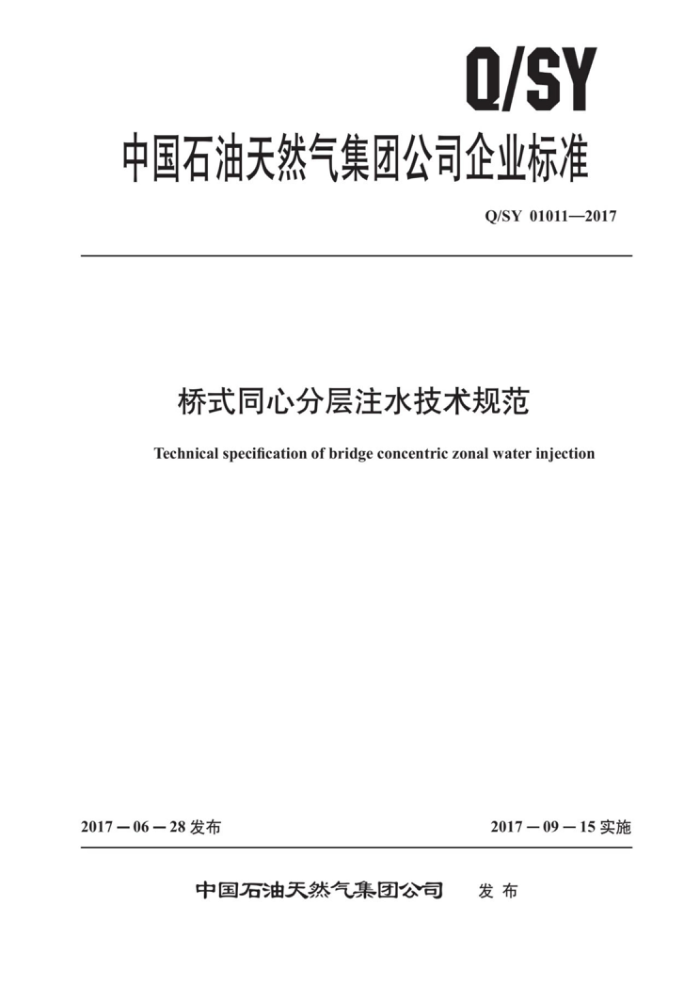

Q/SY
中国石油天然气集团公司企业标准
Q/SY 01011—2017
桥式同心分层注水技术规范
Technical specification of bridge concentric zonal water injection
201709—15实施
2017—06—28发布
中国石油天然气集团公司 发布 Q/SY01011—2017
目 次
前言·
II
范围 2 规范性引用文件 3 术语和定义 4 关键工具结构及技术要求 5 测试前准备 6 开注及验封操作
1
2
5
6
流量测试调配 8 测试数据及整理
7
7
8
安全环保附录A（资料性附录） 现场施工记录附录B(资料性附录） 桥式同心分注测试调配解释报告
9
8
9
11 Q/SY01011—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气股份有限公司长庆油田分公司、中国石油天然气股份有限公司
大庆油田有限责任公司、中国石油天然气股份有限公司大港油田分公司、中国石油天然集团公司勘探开发研究院。
本标准主要起草人：巨亚锋、于九政、杨玲智、黄伟、陆红军、姚斌、孙福超、岳庆峰、张广超、盖旭波、刘扬、罗必林、毕福伟、王子建、刘延青、胡改星。
1I Q/SY 01011—2017
桥式同心分层注水技术规范
1范围
本标准规定了桥式同心分层注水技术的关键工具及技术要求、测试前准备、封隔器验封、分层流量测试调配及测试数据整理。
本标准适用于桥式同心分层注水井。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9253.2 石油天然气工业套管、油管和管线螺纹的加工、测量和检验 HG/T 2773 二氧化锆 SY/T5073 油田测井和试井绞车 SY/T5079 油井测试设备 SY/T5733—2016注水井完井作业及分层注水测试调配方法 SY/T5734 分采、分注井井下封隔器验封测试规程 SY/T 6327 石油钻采机械产品型号编制方法 SY/T6610 硫化氢环境井下作业场所作业安全规范 SY/T 6675 井下流量计校准方法 Q/SY1410—2011偏心注水井分层流量测试调配技术规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
桥式同心配水器 bridge concentric waterinjection allocator 配水芯子中心线与配水器中心线同轴，配水芯子位于中心线一侧，可在中心通道调节，具有桥式
通道的配水工具。 3.2
测调一体化技术integrativeoftestingandallocationtechnology 利用电缆下入测调仪器，实现对分层注水并分层流量边测试边调配的技术。
3.3
同心电动直读验封仪 concentricelectricseal instrument 利用电机驱动，地面直读，验证封隔器密封性的仪器
3.4
同心并下电动测调仪 concentrictestandadjustmentinstrument 利用电机驱动，地面直读，测试调配分层流量的仪器。
1 Q/SY 01011—2017
3.5
同心地面控制仪bridgeconcentricgroundinstrument 通过电缆与电动验封仪及测调仪连接，给井下仪器供电，可实现与井下仪器之间的指令发送、数
据接收及直读的地面控制仪器。
4关键工具结构及技术要求 4.1桥式同心配水器 4.1.1型号表示方法
桥式同心配水器型号表示方法按SY/T6327执行，具体如下：
PS-XXX-QSTX
a型桥式同心外径配水器
4.1.2桥式同心配水器结构
桥式同心配水器结构分为a型、b型，分别见图1、图2。
1一上接头；2一定位机构；3一同心调节机构；4一桥式通道；5一配水芯子；6一下接头
图1桥式同心配水器a型结构示意图
1一上接头；2一定位机构；3一同心调节机构；4一桥式通道；5一配水芯子；6—下接头
图2桥式同心配水器b型结构示意图
2 Q/SY01011—2017
4.1.3主要技术要求 4.1.3.1 桥式同心配水器技术要求见表1，应符合GB/T9253.2的规定。 4.1.3.2 陶瓷水嘴技术参数见表2，应符合HG/T2773的规定。
表1桥式同心配水器技术要求工作温度
外径 mm ≤114
工作压差 MPa ≤35
内通径 mm 46
流量范围 m°/d 0 ~ 200
防腐性 mm/年 ≤0.076
℃
≤150
表2陶瓷水嘴技术参数
μm W/ (m ·K) 10×10-6℃-1 MPa 加工精度 耐温 耐压
硬度 粗糙度 导热率 热膨胀系数 抗弯曲强度 GPa
主要成分
℃ MPa
氧化锆陶瓷(ZrO,) 占96%，氧化 (Y,0）占3%
0.05 0.02
>7
9.6
1150
120 510
≥0.8
3
4.2 同心井下电动测调仪
4.2.1 测调仪结构
同心井下电动测调仪结构见图3。
1一电缆头：2一压力传感器、温度传感器、流量计：3一电机：
4一磁定位；5一定位爪；6一防反转爪（调a型有，调b型配水器无）；7一调节爪
图3同心井下电动测调仪结构示意图
4.2.2 主要技术要求
同心井下电动测调仪技术要求见表3。
表3同心井下电动测调仪技术要求
外径 mm ≤42
流量测量量程范围
精度等级
工作温度
工作压差 MPa
调节扭矩 N·m
m=/d
℃
%
0~50/30~100/50~
≤35
≤150
≥ 35
3
200
3 Q/SY 01011—2017
4.3同心电动直读验封仪 4.3.1 验封仪结构
同心电动直读验封仪结构见图4。
1一电缆头；2一磁定位；3一电机；4一定位爪；5—密封皮碗；6一双通道压力计
图4同心电动直读验封仪结构示意图
4.3.2 技术要求
同心电动直读验封仪技术要求见表4。
表4同心电动验封仪技术参数
坐封皮碗工作压力
精度等级
外径 mm ≤42
工作温度
工作压差 MPa ≤35
压力测量范围
% 0.5
MPa ≥20
MPa 0~80/0~100
℃ ≤150
4.4关键工具检测 4.4.1 试验装置
试验装置包括： a）试压泵：额定工作压力60MPa试压泵一台。 b）压力表：OMPa～5MPa，OMPa～60MPa压力表各一块，精度为I级。 c）试验用测调仪：最大扭矩30N·m，集成扭矩测试仪。 d）模拟井：各组成部件额定工作压力50MPa。
压力表
连接软管
D 试压泵
，连接管柱配水器堵头
模拟井
图5试验装置示意图
4
