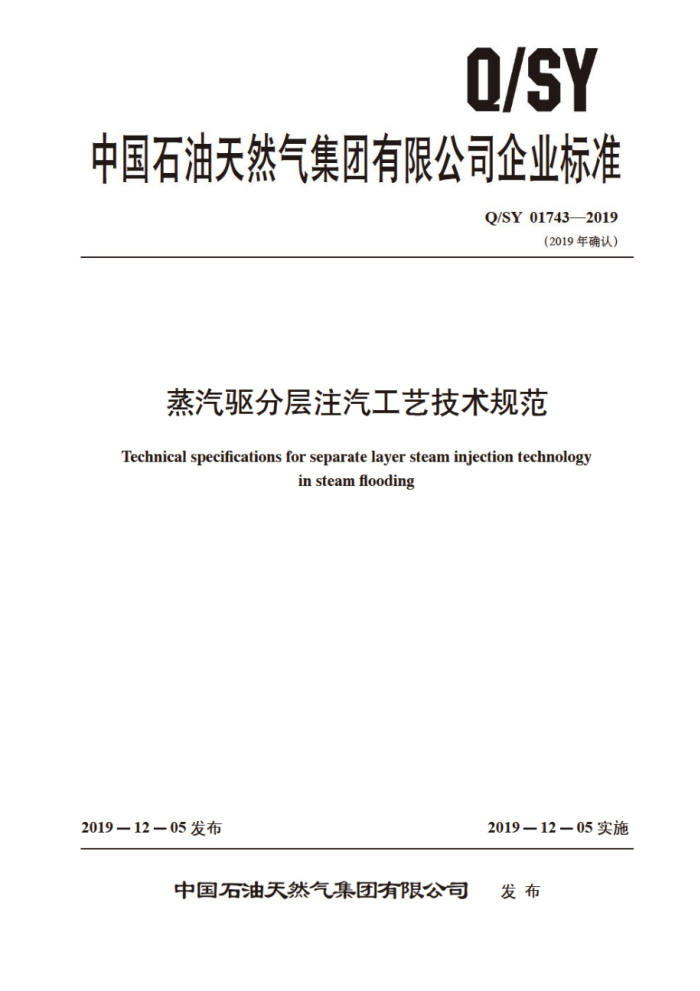

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY017432019
（2019年确认）
蒸汽驱分层注汽工艺技术规范
Technical specifications for separate layer steam injection technology
in steam flooding
2019—12—05发布
2019一12一05实施
发布
中国石油天然气集团有限公司 Q/SY017432019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1743—2014修改为Q/SY01743—2019 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY01743—2019
目 次
前言
范围 2 规范性引用文件 3 术语和定义
-
管柱及主要配套工具的命名管柱组成及主要配套工具的结构示意图。
4
5
6 管柱适用条件
：
工艺技术要求 HSE要求附录A（资料性附录）蒸汽驱分层注汽井基础数据表
7
11
8
12
.... Q/SY017432019
前 言
本标准按照GB/T1.1一2009（标准化工作导则 第1部分：标准的结构和编写》给出的规则起草
本标准由中国石油天然气集团有限公司勘探与生产专业标准化技术委员会提出并归口本标准起草单位：辽河油田分公司：新疆油田分公司。 本标准主要起草人：檀德库，张学鲁，栾玉湖、余中红、何传兴，陈延、杨冬梅、刘祖合、张洪
宝，邵占辉、魏凯、向瑜章。谢斌。宝升车。薪红铺
S E
ⅡI Q/SY 017432019
蒸汽驱分层注汽工艺技术规范
1范围
本标准规定了蒸汽驱分屋注汽工艺技术规范的术语和定义，管柱及主要配套工具的分类与命名、 管柱组成及主要配套工具的结构示意、基本参数，管柱适用条件，工艺技术要求及HSE要求。
本标准适用于稠油油田直井蒸汽驱分星注汽工艺
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的应用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包打所有的修改单》适用于本文件。
GB/T9253.2 石油天然气工业、企管、 消管和管线管螺纹的加工， 测量和检验 SY/T 5324 预应力隔热油管 SY/T 5587.3 常规修井作业舰程第3部分：汕 气井压井 彗喷， 诱喷 SY/T 5587.4 常规修光作业规程第4部分： 找审清。封审堵漏 SY/T 5587.5 常规修井作业规程第5部分： 井下作业井简准备 SY/T5587.9 常规修井作业规程第9部分：换井口装置
石油电统测井作业技术规程
SY/T5600 SY 5727 井下作业安全规程 SY/T 5733 注水井偏心配水管柱分层测试调配规程 SY/T5952 油气水井井下工艺管柱工具图例 SY/T 6120 油井井下作业防喷技术规程 SY 6137 含硫化氢油气生 产和天然气处理装置作业安全技 SY/T 6203 油气井井喷火抢险作法 SY/T6277 SY/T 6327 石油钻采机械产品 品型号编制方法 SY 6503 石油天然气 工理可燃气件抢测报警系统安全技术现范 SY/T 6524 石油工业作业场所劳动防护用具配备要求 Q/SY1142 井下作业设计规范 Q/SY1330 井下作业现场监督规范 Q/SY1553 井下作业井控技术规范
卫
含硫油气田硫化氢监测与人身安全防护规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
蒸汽驱分层注汽管柱 separate-layer steam injection pipestring for steam flooding 由封隔器，配汽装置及油管等组合而成，以高温蒸汽为注人介质，进行分层注汽的管柱。
1 Q/SY017432019
3. 2
偏心分层注汽管柱eccentric separate-layersteaminjectionpipestring 由封隔器、偏心配汽装置及油管等组合而成，配汽嘴设在配汽装置中心线一侧的分层注汽管柱。
3.3
偏心配汽装置 ccentric steam distribution device 由工作简和工作芯子（堵塞器）组成，堵塞器不占据中心位置而坐人工作筒中心线一侧的偏孔
内，便于注汽井进行测试和多层的注汽。 3. 4
长效汽驱封隔器 longlerm steam fioding packer 由中心管、胀密封体、高温密封件等部件组皮。封隔器受热后膨旺密封体扩张，并于套管内壁
紧密接触，实现密封。膨胀密封件具有高温储能作用。保证了密封效果的长期性和有效性。 3. 5
同心分层注汽管柱 concentric separate-layer steam injection pipestring 由封隔器，同心配汽装置及油管等组合而成，通过尺寸不同的油管及油管之间的环形空间进行分
层注汽的管柱。 3.6
同心配汽装置 concentrie steam distribution device 由外套和内芯子组成， 外套和内芯保持同心。注人汽体流经外套和内芯的环形空间进人目的层。
3. 7
伸缩式滑动密封装置 Telescopie sliding sealing device 由工作筒和内中心管组成。内注汽管下踏连 手其中心管上。 了注汽通道分隔密封，同时保
证了内注汽管在温度变化后管柱的动态补偿。 3. 8
隔热管接范密封器collar sealer of insulated pip 由耐高温密封件及内中心管组成，安装在两根预应力隔热汕管接箍之间，提高了接箍部位密封效
果，降低了接箍部位的热点损失。 3. 9
补偿式隔热型汽驱伸缩管 compensated insulated telescopie pipe for steam flooding 由中心管，雨热外管，储佳装置，密封盒等部件组成利用储柜装置 提高密封效果：利用中心管
与密封盒之间的伸，缩实现补偿。外管采用颜应力隔热油管，提高管柱隔热性能。
4管柱及主要配套工具的命名
41E 蒸汽驱分层注汽工艺管柱及工具名称代号
按SY/T6327的规定，蒸汽驱分层注汽工艺管柱及工具名称代号见表1。
表1蒸汽驱分层注汽工艺技术管柱及工具名称代号
偏心分层注汽管柱 同心分层注汽管柱 工作筒简 堵塞器 投捞器 伸缩式滑动密封装置
名称代号
PFZ
TFZ
DSQ
TLQ
SHM
GZT
2 Q/SY01743—2019
4.2 偏心分层注汽管柱
偏心分层注汽管柱型号表示方法如下：
PFZ
连接方式工作温度/工作压力最大外径x内径偏心分层注
示例：PFZ148X62-350/17L元外轻为148mm：内为62mm 工作温成50℃，工作压力为17MPa.采用
螺纹连接的偏心分层注汽管柱。其中 a） 工作筒：
GZT
偏心式外径内径偏乳直径 1作筒
示例：GZT140×62×30P表示外径为140mm，内径为62mm。确孔直径为30mm的偏心工作筒。 b）堵塞器：
DSO
H
滑套式愉子真店堵塞器
示例：DSQ30HT表示偏孔直径为3mm的滑套式堵寒器。 c) 投捞器：
TLO
钢体外径投拼器
示例：TLQ40表示钢体外径为40mm的投捞器。 同心分层注汽管柱
3
同心分层注汽管柱型号表示方法如下： Q/SY017432019
TFZ
连接方式工作温度/工作压力最大外径x内径同心分层注汽
示例：TFZ152×38-350/17 表乐外得为152mm，内径为38mm，工作温度为350C，工作压力为17MPa，采用
螺纹连接的同心分层主产管佳
其他配套工具的命名与偏心分居注汽情社配工具的命名方式相同，
管柱组成及主要配套工具的结构示意图，基本参数
5
5.1管柱组成 5.1.1偏心分层注汽管柱示意图
按SY/T5952的规定， 全制偏心分层主汽管柱示意图。见图1。偏心 分层注汽管柱由预应力隔热油管、补偿式隔热型汽驱伸 中缩管，隔热管接箍密封器、 长效汽驱封隔器、 高温悬挂封隔器、偏心配汽装置、安全接头等丝堵组成
1
xxm
X
6 xxIm
xm 洁层
A1 4
xxm 注汽层： xxm
6
xxm 8 9 10 11 xxIm
1一隔热管接箍密封器：2-补偿式隔热型汽驱伸缩管：3-预应力隔热油管：4一长效汽驱封隔器： 5—高温悬挂封隔器：6—偏心配汽装置：7—安全接头：8—油管：9—丝堵：10—套管：11一人工井底
图1 偏心分层注汽管柱示意图
4
