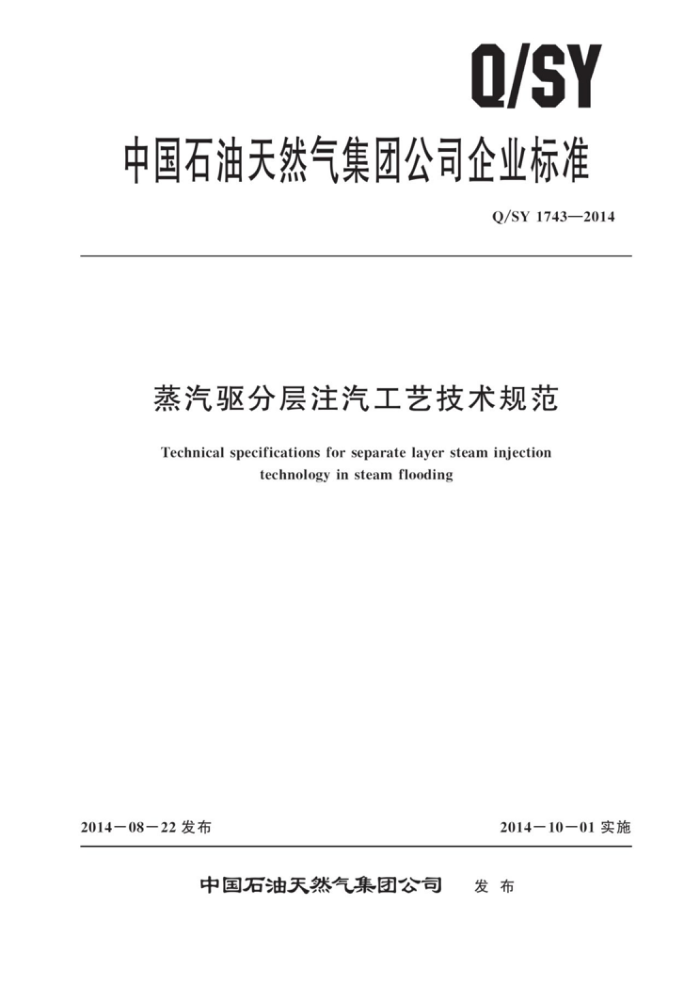

Q/SY
中国石油天然气集团公司企业标准
Q/SY1743—2014
蒸汽驱分层注汽工艺技术规范
Technical specifications for separate layer steam injection
technology in steam flooding
2014—08一22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY1743—2014
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义 4 管柱及主要配套工具的命名管柱组成及主要配套工具的结构示意图、基本参数
1
5
管柱适用条件 7 工艺技术要求 8 HSE要求附录A（资料性附录） 蒸汽驱分层注汽井基础数据表
6
11
12
1 Q/SY1743—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：辽河油田分公司、新疆油田分公司。 本标准主要起草人：檀德库、张学鲁、栾玉湖、余中红、何传兴、陈延、杨冬梅、刘祖合、张洪
宝、邵占辉、魏凯、向瑜章、谢斌、窦升军、游红娟。
ⅡI Q/SY1743—2014
蒸汽驱分层注汽工艺技术规范
1范围
本标准规定了蒸汽驱分层注汽工艺技术规范的术语和定义、管柱及主要配套工具的分类与命名、 管柱组成及主要配套工具的结构示意图、基本参数、管柱适用条件、工艺技术要求及HSE要求。
本标准适用于稠油油田直井蒸汽驱分层注汽工艺。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的应用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9253.2石油天然气工业套管、油管和管线管螺纹的加工、测量和检验 SY/T5324 预应力隔热油管 SY/T5587.3 常规修并作业规程 第3部分：油气井压井、替喷、诱喷 SY/T 5587.4 常规修井作业规程 第4部分：找窜漏、封窜堵漏 SY/T5587.5 常规修井作业规程 第5部分：井下作业井筒准备 SY/T5587.9 常规修井作业规程 第9部分：换井口装置 SY/T5600 石油电缆测井作业技术规程 SY5727 井下作业安全规程 SY/T5733 注水井偏心配水管柱分层测试调配规程 SY/T5952 油气水井井下工艺管柱工具图例 SY/T6120 油井井下作业防喷技术规程 SY6137 含硫化氢油气生产和天然气处理装置作业安全技术规程 SY/T6203 油气井井喷着火抢险作法 SY/T 6277 含硫油气田硫化氢监测与人身安全防护规程 SY/T6327 石油钻采机械产品型号编制方法 SY6503 石油天然气工程可燃气体检测报警系统安全技术规范 SY/T6524 石油工业作业场所劳动防护用具配备要求 Q/SY 1142 井下作业设计规范 Q/SY1330 井下作业现场监督规范 Q/SY1553 井下作业井控技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
蒸汽驱分层注汽管柱 separate-layer steam injection pipestring for steam flooding 由封隔器、配汽装置及油管等组合而成，以高温蒸汽为注入介质，进行分层注汽的管柱。
1 Q/SY1743—2014
3.2
偏心分层注汽管柱eccentricseparate-layersteaminjectionpipestring 由封隔器、偏心配汽装置及油管等组合而成，配汽嘴设在配汽装置中心线一侧的分层注汽管柱。
3.3
偏心配汽装置 eccentricsteamdistributiondevice 由工作筒和工作芯子（堵塞器）组成，堵塞器不占据中心位置而坐人工作筒中心线一侧的偏孔
内，便于注汽井进行测试和多层的注汽。 3.4
长效汽驱封隔器longtermsteamfloodingpacker 由中心管、膨胀密封体、高温密封件等部件组成。封隔器受热后膨胀密封体扩张，并于套管内壁
紧密接触，实现密封。膨胀密封件具有高温储能作用，保证了密封效果的长期性和有效性。 3.5
同心分层注汽管柱concentricseparate一layersteaminjectionpipestring 由封隔器、同心配汽装置及油管等组合而成，通过尺寸不同的油管及油管之间的环形空间进行分
层注汽的管柱。 3.6
同心配汽装置concentricsteamdistributiondevice 由外套和内芯子组成，外套和内芯保持同心，注入汽体流经外套和内芯的环形空间进入自的层。
3.7
伸缩式滑动密封装置 telescopic slidingsealingdevice 由工作简和内中心管组成。内注汽管下端连接于其中心管上，实现了注汽通道分隔密封，同时保
证了内注汽管在温度变化后管柱的动态补偿。 3.8
隔热管接箍密封器 collarsealerofinsulatedpipe 由耐高温密封件及内中心管组成，安装在两根预应力隔热油管接箍之间，提高了接箍部位密封效
果，降低了接箍部位的热点损失。 3.9
补偿式隔热型汽驱伸缩管 Fcompensatedinsulatedtelescopicpipefor steamflooding 由中心管、隔热外管、储能装置、密封盒等部件组成。利用储能装置提高密封效果；利用中心管
与密封盒之间的伸、缩实现补偿。外管采用预应力隔热油管，提高管柱隔热性能。
4管柱及主要配套工具的命名
4.1蒸汽驱分层注汽工艺管柱及工具名称代号
按SY/T6327的规定，蒸汽驱分层注汽工艺管柱及工具名称代号见表1。
表1 蒸汽驱分层注汽工艺技术管柱及工具名称代号
名称 偏心分层注汽管柱 同心分层注汽管柱 工作筒 堵塞器 投捞器 伸缩式滑动密封装置代号
SHM
PFZ
TFZ
GZT
DSQ
TLQ
2 Q/SY1743—2014
4. 2 偏心分层注汽管柱
偏心分层注汽管柱型号表示方法如下：
PFZ
连接方式工作温度/工作压力最大外径x内径偏心分层注汽
示例：PFZ148×62-350/17L表示外径为148mm，内径为62mm，工作温度为350℃，工作压力为17MPa，采用
螺纹连接的偏心分层注汽管柱。其中：工作筒：
a)
GZT
8
偏心式外径×内径×偏孔直径工作筒
示例：GZT140×62×30P表示外径为140mm，内径为62mm，偏孔直径为30mm的偏心工作筒。 b) 堵塞器：
HT
DSQ
滑套式偏孔直径堵塞器
示例：DSQ30HT表示偏孔直径为30mm的滑套式堵塞器
投捞器：
c)
TLQ
钢体外径投捞器
示例：TLQ40表示钢体外径为40mm的投捞器。 同心分层注汽管柱同心分层注汽管柱型号表示方法如下：
4.3
3 Q/SY1743—2014
TFZ
连接方式工作温度/工作压力最大外径x内径同心分层注汽
示例：TFZ152×38-350/17L表示外径为152mm，内径为38mm，工作温度为350℃，工作压力为17MPa，采用
螺纹连接的同心分层注汽管柱
其他配套工具的命名与偏心分层注汽管柱配套工具的命名方式相同。
管柱组成及主要配套工具的结构示意图、基本参数
5
5.1管柱组成
5.1.1偏心分层注汽管柱示意图
按SY/T5952的规定，绘制偏心分层注汽管柱示意图，见图1。偏心分层注汽管柱由预应力隔热油管、补偿式隔热型汽驱伸缩管、隔热管接箍密封器、长效汽驱封隔器、高温悬挂封隔器、偏心配汽装置、安全接头等丝堵组成。
1
2
3
4 xxm 5 xxm
6 xxm 7 xxm
xxm
注汽层 xxm
4 xxm
6 xxm
xxm
T
注汽层！ D xxm
8 9 10 11 xxm
X
1一隔热管接箍密封器；2一补偿式隔热型汽驱伸缩管；3一预应力隔热油管；4一长效汽驱封隔器； 5一高温悬挂封隔器；6一偏心配汽装置；7一安全接头：8一油管；9一丝堵；10一套管：11一人工井底
图1 偏心分层注汽管柱示意图
4
