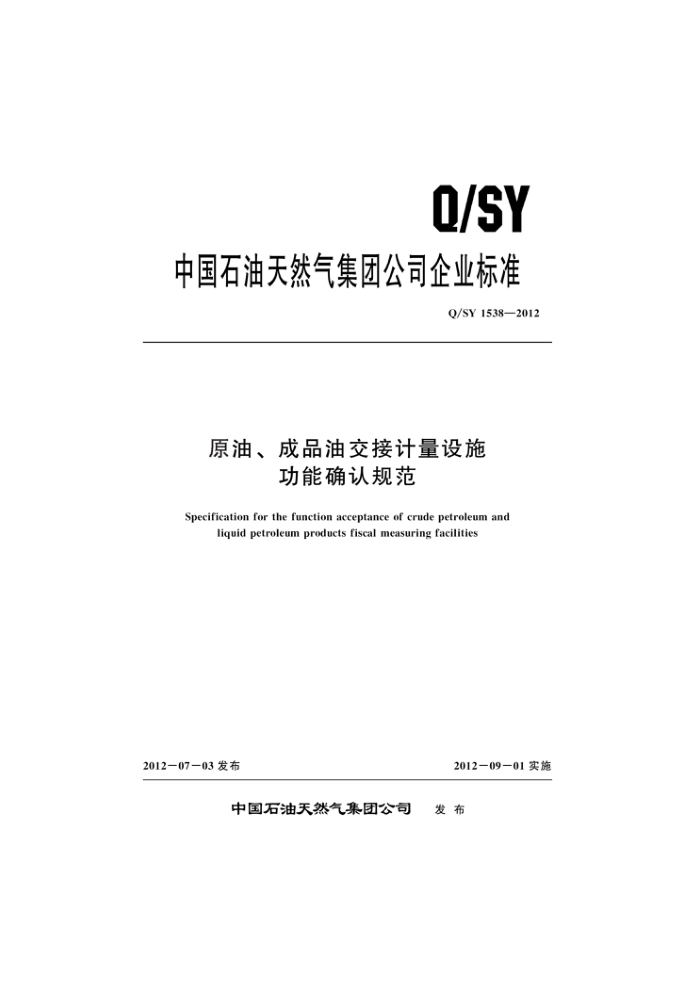

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1538—2012
原油、成品油交接计量设施
功能确认规范
Specification for the function acceptance of crude petroleum and
liquid petroleum products fiscal measuring facilities
2012—07－03 发布
2012－09－01实施
中国石油天然气集团公司 发布 Q/SY 1538—2012
目 次
前言引言范围规范性引用文件资料确认 3.1标准的配备 3. 2 档案资料 3. 3 管理制度 3. 4 资料确认表数量计量设施功能确认 4. 1 确认项目 4. 2 通用要求 4. 3 工作计量器具
2
标准器 4.5配套仪表 4. 6 附属设备 4. 7 阀门 4. 8 数据采集与处理系统质量检验设施功能确认
.4
确认项目通用要求
5. 2 5. 3 原油检验设施
成品油检验设施实验室
5. 5 功能确认实施
6. 1 评审组 6. 2 评审方法· 6.3评审报告 6. 4 上报文件· 附录A（资料性附录) 原油、成品油交接计量管理适用的主要标准目录附录B(规范性附录) 交接计量设施资料确认表附录C（规范性附录） 数量计量设施功能确认表· 附录D(规范性附录) 检验设施功能确认表· 附录E（资料性附录）交接计量设施运行单位提供资料清单
12
6 Q/SY 1538—2012 附录F (资料性附录) 交接计量设施功能确认评审报告格式………2 附录G（资料性附录） 交接计量设施整改通知书整改报告……………………………．
I Q/SY 1538—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司质量与标准管理部提出，本标准由中国石油天然气集团公司标准化委员会计量专业标准化直属工作组归口。 本标准起草单位：国家石油天然气大流量计量站、石油工业原油及石油产品质量监督检验中心、
大庆油田公司、新疆油田分公司、锦州石化分公司、乌鲁木齐石化分公司、管道分公司、西部管道分公司、西北销售分公司、黑龙江销售分公司、北京油气调控中心，
本标准主要起草人：罗再扬、李季成、徐宁、侯学志、薛国民、甘丛笑、吴德贵、张都辉、庞永庆、蔡浩晖、连斌杰、姜伟、周阳、李楠。
Ⅲ Q/SY 1538—2012
引言
本标准依据《油气交接计量管理规定》（石油质［2009］432号）、GB50093《自动化仪表工程施工及验收规范》、GB50131《自动化仪表工程质量验收规范》和SY4205《石油天然气建设工程施工质量验收规范自动化仪表安装工程》的相关要求，结合石油天然气行业的特点制定。
本标准中交接计量设施包括交接计量设备、管道、检验场所等。交接计量设备包括计量器具、质检仪器和配套仪表、实验台架等。
IV Q/SY 1538—2012
原油、成品油交接计量设施功能确认规范
1范围
本标准规定了原油、成品油交接计量设施在完成安装调试后、投人运行前，对交接计量设施功能进行确认的内容和方法。
本标准适用于国内地区公司之间的新建或改扩建原油、成品油交接计量设施功能确认。 规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 252 普通柴油 GB/T 258 汽油、煤油、柴油酸度测定法 GB/T 259 石油产品水溶性酸及碱测定法 GB/T 260 石油产品水分测定法 GB/T 261 闪点的测定 宾斯基- 一马丁闭口杯法 GB/T 265 石油产品运动黏度测定法和动力黏度计算法 GB/T 268 石油产品残炭测定法 (康氏法) GB/T 380 石油产品硫含量测定法 (燃灯法） GB/T 386 柴油十六烷值测定法 GB/T 503 汽油辛烷值测定法 (马达法) GB/T 508 石油产品灰分测定法 GB/T 510 石油产品凝点测定法 GB/T 511 石油和石油产品及添加剂机械杂质测定法 GB/T 1792 馏分燃料中硫醇硫测定法（电位滴定法） GB/T 1884 原油和液体石油产品密度实验室测定法（密度计法） GB/T 1885 石油计量表 GB/T 4756 石油液体手工取样法 GB/T 5096 石油产品铜片腐蚀试验法 GB/T 5487 汽油辛烷值测定法 (研究法) GB/T 6532 原油及其产品的盐含量测定法 GB/T 6536 石油产品常压蒸馏特性测定法 GB/T 6540 石油产品颜色测定法 GB/T 8017 石油产品蒸气压测定法 (雷德法） GB/T 8018 汽油氧化安定性测定方法 (诱导期法) GB/T 8019 燃料胶质含量的测定喷射蒸发法 GB/T 8020 汽油铅含量测定法 (原子吸收光谱法) GB/T 8927 石油和液体石油产品温度测量 手工法 Q/SY 1538—2012
SH/T 0606 中间馏分烃类组成测定法 (质谱法) SH/T 0663 汽油中某些醇类和醚类测定法 (气相色谱法) SH/T 0689 轻质烃及发动机燃料和其他油品的总硫含量测定法（紫外荧光法） SH/T 0693 汽油中芳烃含量测定法 (气相色谱法) SH/T 0711 汽油中锰含量测定法 (原子吸收光谱法) SH/T 0712 汽油中铁含量测定法 (原子吸收光谱法) SH/T 0713 车用汽油和航空汽油中苯和甲苯含量测定法 (气相色谱法) SH/T 0741 汽油中烃族组成测定法 (多维气相色谱法) SH/T 0742 汽油中硫含量测定法（能量色散X射线荧光光谱法） SH/T 0765 柴油润滑性评定法 (高频往复试验机法) SH/T 0794 石油产品蒸气压的测定　微量法 SH/T 0806 中间馏分芳烃含量的测定示差折光检测器高效液相色谱法 SH/T 3104 石油化工仪表安装设计规范 SY 4205 石油天然气建设工程施工质量验收规范 自动化仪表安装工程 SY/T 5398 原油天然气和稳定轻烃交接计量站计量器具配备规范 SY/T 6682 用科里奥利质量流量计测量液态烃流量 SY/T 7513 出矿原油技术条件 Q/SY 1448 输油管道计量导则实验室资质认定评审准则国认实函［2006］141号油气交接计量管理规定石油质［2009］432号 ASTM D1613挥发性溶剂和涂料、漆膜、油漆等其他相关化学介质中的酸度试验方法 ASTM D5059汽油中铅含量的试验方法（X射线光谱法） ASTM E203 水含量试验法（卡尔·费休法）
3资料确认 3.1标准的配备
原油、成品油交接计量设施运行单位应配备必要的标准。原油、成品油交接计量适用的主要标准参见表A.1，确认时可根据交接计量协议和具体情况进行选择。 3. 2 档案资料
原油、成品油交接计量设施运行单位应具有的档案资料包括：
交接计量设备技术档案，包括基本信息（设备名称、规格型号、制造厂家等）、使用说明书、 软件备份、检定/校准证书和产品合格证书。
a)
b) 检验报告单及原始记录，主要包括仪表安装检查、隐蔽工程、电缆（线）测试、接地电阻
测试、仪表管道脱脂和压力试验、仪表检验和试验、回路试验等。 c) 交接计量人员、数量计量设施和质量检验设施操作人员的相应资质证书。
3.3管理制度
原油、成品油交接计量设施运行单位管理制度应包括以下内容： a）交接计量系统管理规定， b) 交接计量设备、计量标准器安全运行操作规程
交接计量设备、计量标准器管理制度，内容包括使用、核查、维护保养制度等。
c)
3
