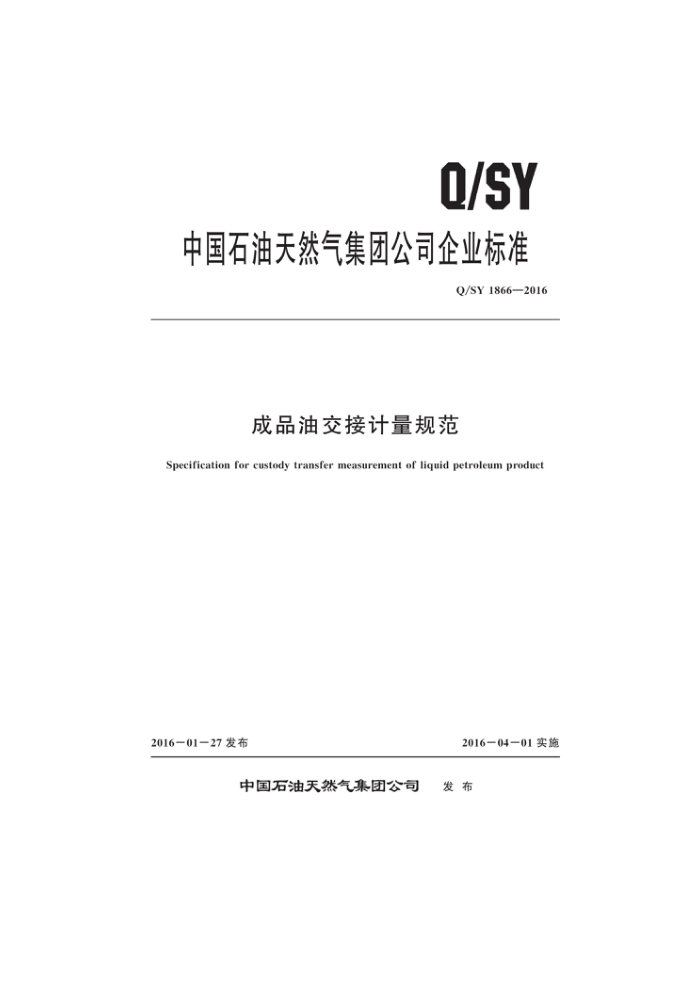

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1866—2016
成品油交接计量规范
Specification for custody transfer measurement of liquid petroleum product
2016-04—01实施
2016—01—27发布
中国石油天然气集团公司 发布 Q/SY 1866—2016
目 次
前言引言
I
范围规范性引用文件术语和定义总则计量设施 5. 1 主要计量器具 5.2 辅助计量器具 5. 3 工艺管线和辅助设备材料
2
数据采集与处理系统
5.4 5. 5 检验场所
6计量操作 6. 1 一般要求 6. 2 流量计计量 6.3 容器计量 6. 4 衡器计量· 油量计算·
...
10
7
7. 1 流量计计量 7.2 容器计量· 7.3 衡器计量· 交接凭证·
1
12 14 14 15
8
参考文献 Q/SY 1866—2016
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司质量与标准管理部提出。 本标准由中国石油天然气集团公司标准化委员会计量专业标准化技术委员会归口。 本标准起草单位：国家石油天然气大流量计量站、西北销售分公司、东北销售分公司、兰州石化
分公司、管道分公司、锦州石化分公司、黑龙江销售分公司、大连海运分公司、西部管道分公司。
本标准主要起草人：高军、焦学锋、夏伟、康必勇、戚普军、吕刚、王志学、吴德贵、姜伟、徐纪峰、蔡浩晖。
II Q/SY 1866—2016
引言
成品油交接涉及企业类型多、交接关系复杂、计量方式多样，对交接计量事项理解不同，易引发计量争议。为统一成品油交接计量操作和过程管理，避免和减少交接计量争议的发生，提高流转效率，有必要根据中国石油天然气集团公司相关规章制度要求，制定针对成品油的交接计量规范。本标准依据《中国石油天然气股份有限公司油气交接计量管理规定》，参照销售业务成品油计量管理有关要求，结合成品油交接计量实际情况制定，
自 Q/SY 1866—2016
成品油交接计量规范
范围本标准规定了成品油交接的计量设施、计量操作、油量计算、交接凭证要求
1
本标准适用于中国石油天然气集团公司（以下简称“集团公司”）内部各地区公司之间成品油交接计量操作与过程管理，地区公司内部成品油交接计量以及其他液体石油产品交接计量可参照执行。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 514 石油产品试验用玻璃液体温度计技术条件 GB/T 1227 精密压力表 GB/T 1884 原油和液体石油产品密度实验室测定法 (密度计法） GB/T 1885 石油计量表 GB/T 4756 石油液体手工取样法 GB/T 7724 电子称重仪表 GB/T 8927 石油和液体石油产品温度测量手工法 GB/T 9109. 1 原油动态计量 一般原则 GB/T 9109.5 石油和液体石油产品油量计算动态计量 GB/T 11085 散装液态石油产品损耗 GB/T 11885 自动轨道衡 GB/T 13236 石油和液体石油产品 储罐液位手工测量设备 GB/T 13894 石油和液体石油产品液位测量法（手工法） GB/T 15561 静态电子轨道衡 GB/T 17288 液态烃体积测量 容积式流量计计量系统 GB/T 17289 液态烃体积测量 涡轮流量计计量系统 GB/T 17291 石油液体和气体计量的标准参比条件 GB/T 19779 石油和液体石油产品油量计算 静态计量 GB/T 27867 石油液体管线自动取样法 GB/T 28473.1 工业过程测量和控制系统用温度变送器 第1部分：通用技术条件 GB/T 28474. 1 工业过程测量和控制系统用压力/差压变送器第1部分：通用技术条件 GB/T31130 科里奥利质量流量计 JB/T 9242 液体容积式流量计 通用技术条件 JB/T 9246 涡轮流量传感器 JF1014 罐内液体石油产品计量技术规范 JJF 1183 温度变送器校准规范 JG4钢卷尺 Q/SY 1866—2016
JJG 42 工作玻璃浮计 JJG 49 弹性元件式精密压力表和真空表 JJG 130 工作用玻璃液体温度计 JJG 133 汽车油罐车容量 JG 140 铁路罐车容积 JJG 168 立式金属罐容量 JJG 234 自动轨道衡 JJG 370 在线振动管液体密度计 JJG 539 数字指示秤 JJG 667 液体容积式流量计 JJG 702 船舶液货计量舱容量 JJG 781 数字指示轨道衡 JJG 882 压力变送器 JG 999 称量式数显液体密度计 JJG 1037 涡轮流量计 JJG 1038 科里奥利质量流量计 JJG 1058 实验室振动式液体密度仪 NB/SH/T0874 原油和液体石油产品 实验室密度测定 称量式数显液体密度计法 SH/T 0316 石油密度计技术条件 SH/T 0604 原油和石油产品密度测定法(U形振动管法) SY/T 6682 用科里奥利流量计测量液态烃流量 Q/SY 1538 原油、成品油交接计量设施功能确认规范 3术语和定义 3. 1
供方 supplier 提供成品油的企业。 注1：本标准中所指的成品油包括汽油、煤油和柴油等。 注2：当炼化企业与销售企业之间交接时，供方为炼化企业
3. 2
需方 demander 接收成品油的企业。 注：当炼化企业与销售企业之间交接时，需方为销售企业。 承运方 carrier 受委托承运成品油的企业。 注：包括以受托方式运送成品油的管道企业，以及铁路、公路、水路运输企业
3.3
3. 4
交接计量 custody transfer measurement 地区公司之间发生成品油转移或交易时，所进行的数量计量、质量检验和确认活动。
3. 5
计量设施 measurement facilities
2
