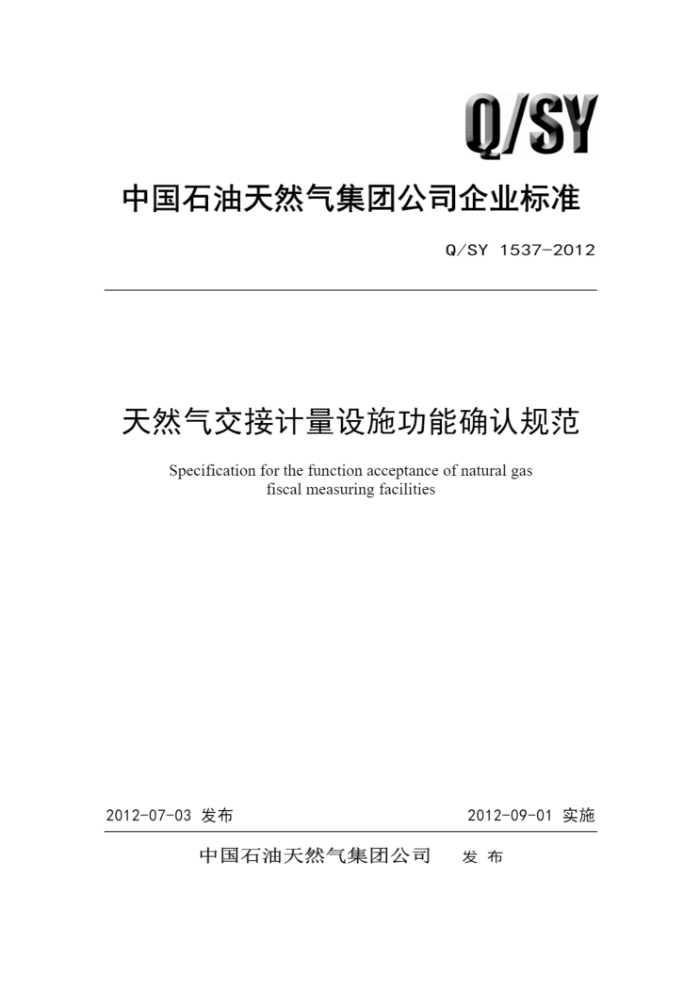

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1537-2012
天然气交接计量设施功能确认规范
Specification for the function acceptance of natural gas
fiscal measuring facilities
2012-09-01 实施
2012-07-03 发布
发布
中国石油天然气集团公司 Q/SY 1537-2012
目 次
前言引言.
I1I
I
范围 2规范性引用文件 3资料确认
1
3.1标准的配备 3.2 档案资料. 3.3 管理制度 3. 4 资料确认表， 4数量计量设施功能确认 4. 1 确认项目. 4. 2 通用要求 4. 3 流量计 4. 4 配套仪表. 4. 5 阀门. 4. 6 在线实流检定或校准系统 4. 7 数据采集与处理系统 5质量检验设施功能确认 5. 1 确认项目 5. 2 通用要求.. 5. 3 取样设施， 5. 4 品质分析测量设备， 5. 5 标准物质 5. 6 实验室. 5.7 功能确认表 6功能确认实施 6.1评审组， 6.2评审方法. 6.3评审报告. 6.4上报文件附录A（资料性附录） 天然气交接计量适用的主要标准目录附录B（规范性附录） 交接计量设施资料确认表，附录C（规范性附录） 数量计量设施功能确认表. 附录D（规范性附录） 质量检验设施功能确认表附录E（资料性附录） 交接计量设施运行单位需提供资料清单附录F（资料性附录） 交接计量设施功能确认评审报告
4
.5
.9 .10 .20 22 23
1 Q/SY 1537-2012
附录G（资料性附录） 交接计量设施整改通知书、整改报告 ....
II Q/SY 1537-2012
前言
本规范按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草，本规范由中国石油天然气集团公司质量与标准管理部提出。 本规范由中国石油天然气集团公司标准化委员会计量专业标准化直属工作组归口。 本规范起草单位：国家石油天然气大流量计量站、石油工业天然气质量监督检验中心、国家石油天
然气大流量计量站南京分站、国家石油天然气大流量计量站成都分站、大庆油田有限责任公司、新疆油田公司、西南油气田公司、锦州石化公司、管道公司、西部管道公司、西北销售公司、黑龙江销售公司、 北京油气调控中心。
本规范主要起草人：陈亮、罗勤、徐宁、陈勇、邱惠、鲁春、邱逢春、薛国民、甘丛笑、何敏、吴德贵、庞永庆、蔡浩晖、连斌杰、姜伟、周阳。
III Q/SY 1537-2012
引言
本规范依据公司《油气交接计量管理规定》 （石油质[2009]432号）、GB/T18603《天然气计量系统技术要求》、GB17820《天然气》 GB50093《自动化仪表工程施工及验收规范》、GB50131《自动化仪表工程质量验收规范》、SY4205《石油天然气建设工程施工质量验收规范自动化仪表工程》的相关要求，结合石油天然气行业的特点制订
本规范中交接计量设施包括交接计量设备、管道、检验场所等。交接计量设备包括计量器具、质检仪器和配套仪表等。
IV Q/SY 1537-2012
天然气交接计量设施功能确认规范
1范围
本规范规定了天然气交接计量设施在完成安装调试后、投入运行前，对交接计量设施功
能进行确认的内容和方法。
本规范适用于国内地区公司之间的新建或改扩建天然气交接计量设施功能确认。公司与外部交接的新建或改扩建天然气交接计量设施功能确认可参照本规范执行。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11060.1天然气中含硫化合物的测定第1部分：用碘量法测定硫化氢含量 GB/T11060.2天然气中含硫化合物的测定第2部分：用亚甲兰法测定硫化氢含量 GB/T 11060.3 天然气中含硫化合物的测定第3部分：用醋酸铅反应速率双光路检测
法测定硫化氢含量
GB/T 11060.4 天然气含硫化合物的测定第4部分：用氧化微库仑法测定总硫含量 GB/T 11060.5 天然气含硫化合物的测定第5部分：用氢解-速率计比色法测定总硫
含量
GB/T 11062 天然气发热量、密度、相对密度和沃泊指数的计算方法 GB/T 13609 天然气取样导则 GB/T 13610 天然气的组成分析气相色谱法 GB/T 17283 天然气水露点的测定冷却镜面凝析湿度计法 GB/T 17747 天然气压缩因子的计算 GB 17820 天然气 GB/T 18603 天然气计量系统技术要求 GB/T 18604 用气体超声流量计测量天然气流量 GB/T 19205 天然气标准参比条件 GB/T 21391 用气体涡轮流量计测量天然气流量 GB/T 21446 用标准孔板流量计测量天然气流量 GB/T 22634 天然气水含量与水露点之间的换算 GB/T 27025 检测和校准实验室能力的通用要求 GB 50093 自动化仪表工程施工及验收规范 GB 50131 自动化仪表工程质量验收规范 SY 4205 石油天然气建设工程施工质量验收规范自动化仪表工程 SY/T 6658 用旋进旋涡流量计测量天然气流量 SY/T 6659 用科里奥利质量流量计测量天然气流量 SY/T 6660 用旋转容积式气体流量计测量天然气流量 SY/T 7507 天然气中水含量的测定电解法 Q/SY1447 输气管道计量导则 CNAS-CL01 《检测和校准实验室能力认可准则》 《实验室资质认定评审准则》（国认实函[2006]141号） 《油气交接计量管理规定》（石油质[2009]432号） IS06974天然气的组成分析在一定的不确定度下用气相色谱法测定组分
1 Q/SY1537-2012
ASTMD5454用电子湿度分析仪测定气体燃料中水蒸汽含量的标准试验方法
3资料确认
3.1标准的配备
天然气交接计量设施运行单位应配备必要的标准，天然气交接计量适用的主要标准参见表A.1，确认时可根据交接计量协议和具体情况进行选择。 3.2档案资料
天然气交接计量设施运行单位应具备的档案资料包括： a）交接计量设备技术档案，包括基本信息（设备名称、规格型号、制造厂家等）、使
用说明书、软件备份、检定/校准证书、测试报告和产品合格证书：
b）检验报告单及原始记录，包括仪表安装检查、隐蔽工程、电缆（线）测试、接地电
阻测试、仪表管道脱脂和压力试验、仪表检验和试验、回路试验等：
c）交接计量人员、数量计量设施和质量检验设施操作人员的相应资质证书。 3.3管理制度
天然气交接计量设施运行单位管理制度应包括以下内容： a) 交接计量系统管理规定； b） 交接计量设备安全运行操作规程； c) 交接计量设备管理制度，包括使用、核查、维护保养制度等； d) 计量档案管理制度； e) 巡回检查责任制及计量岗位巡检路线图； f） 岗位责任制度、岗位交接班制度； g） 事故报告、处理制度； h）实验室管理制度； i）卫生制度； j）安全管理规定。
3.4资料确认表
交接计量设施资料确认表见表B.1。
4数量计量设施功能确认
4.1确认项目
计量设施的功能确认项目包括流量计、配套仪表、阀门、在线实流检定或校准系统、数据采集与处理系统等。 4.2通用要求 4.2.1计量设施的防爆、密封和接地措施应符合GB/T18603规定。 4.2.2设计瞬时流量在50000Nm/h以上时，应配备不同原理的核查流量计。 4.2.3仪表的校准和回路试验（包括流量回路、压力回路、温度回路、控制回路等）应符合 GB50131规定。 4.2.4通用要求功能确认表见表C.1。 4.3 流量计 4.3.1一般要求 4.3.1.1流量计的测量范围、准确度等级应符合GB/T18603规定。 4. 3. 1. 2 流量计直管段必须与流量计同心、同径。 2
