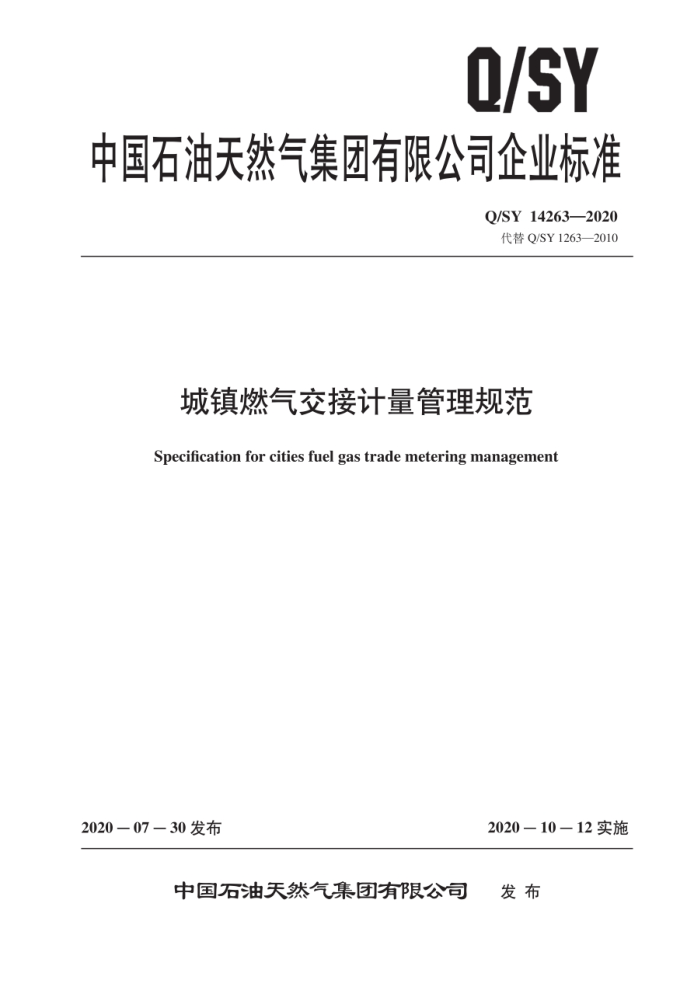

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 14263—2020 代替Q/SY1263—2010
城镇燃气交接计量管理规范
Specification for cities fuel gas trade metering management
2020-07—30发布
2020－10－12实施
发布
中国石油天然气集团有限公司 Q/SY14263—2020
目 次
前言范围
规范性引用文件 3 术语和定义
2
般要求 4.1 环境 4.2 安装位置 4.3 气质 4.4 参数 5 计量方案 5.1 计量方案审核 5.2 燃气计量器具选型 5.3 燃气计量器具 5.4 交接计量工艺安装、验收与投产
4
6
6.1 流量计安装要求 6.2 验收与投产计量器具运行
7
7.1 计量档案 7.2 计量器具台账和周检计划 7.3 流量计和附属装置的维护保养 7.4 故障处理 7.5 计量异常状态的处理参考文献 Q/SY14263—2020
前言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草
本标准代替Q/SY1263—2010《城镇燃气交接计量管理规范》，与Q/SY1263—2010相比，除编辑性修改外主要技术变化如下：
重新规定了标准的适用范围（见第1章）：增加了“一般要求”（见第4章）：增加了“计量方案审核”（见5.1）增加了“安装、验收与投产”（见第6章）：增加了“计量器具运行"（见第7章）：删除了“燃气计量管理机构与人员”（见Q/SY1263一2010的第3章）：删除了“计量器具管理”（见Q/SY1263一2010的第5章）：删除了“燃气交接量的确认管理”（见Q/SY1263—2010的第6章）：删除了“计量管理费用”（见Q/SY1263一2010的第7章）；删除了附录（见Q/SY1263一2010的附录A至附录F）。
本标准由中国石油天然气集团有限公司标准化委员会计量专业标准化技术委员会提出并归口。 本标准起草单位：天然气销售分公司（昆仑能源有限公司）。 本标准主要起草人：谢富文、李景才、马德山。周军全。谢雷、李鹏飞，李东升，张宏伟，冯立
德。项群、苏世潮。乔相喆。苏浩、李振国、王浩翔。苏丽、沈小淞
1I Q/SY14263—2020
城镇燃气交接计量管理规范
1范围
本标推规定了城镇燃气交接计量方案审核，计量器具的安装，验收与投产及运行技术要求本标准适用于城镇燃气企业公称压力不高于1.6MPa。工况流量不大于3000m/h的管道天然气交
接计量的技术管理。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6968 膜式燃气表 GB17820天然气 GB/T18603—2014 天然气计量系统技术要求 GB/T18604 用气体超声流量计测量天然气流量 GB/T21391 用气体涡轮流量计测量天然气流量 GB501762016 民用建筑热工设计规范 SY/T6660 用旋转容积式气体流量计测量天然气流量 Q/SY1181一2015气体超声流量计运行维护规程 Q/SY1447—2011 输气管道计量导则 Q/SY14196 2018 3用于天然气贸易计量的流量计选型指南
术语和定义
3
下列术语和定义适用于本文件。
3.1
交接计量transfermeasurement 发生燃气产品转移或内部交易时，所进行的数量计量，质量检验和确认活动。交接计量包括交接
计量分工、交接计量设施、数量计量、质量检验。争议处理等全过程技术管理。
4一般要求 4.1环境
计量装置安装应避开以下环境： a）高温、高湿度； b）雷击强度大，泥石流，山体滑坡，洪水冲击等）大功率电气设备，污染。振动、噪声。磁场等。
1 Q/SY14263—2020
4.2安装位置
安装位置应符合以下要求： a）计量装置与供气管线接驳点之间距离尽量短，弯头尽量少 b）计量装置宜低位安装： C）计量装置安装位置应避免脉动干扰。工艺回流等现象。
4.3气质
气质应符合以下要求： a）符合GB17820中对于气质的要求： b）气源组分变换较频紫时，气源交付方应提供8h之内的气质信息，包含但不限于密度。组分及
热值等。
4.4参数 4.4.1供气气源的管径。压力。供气能力与季节性变化，用气设备。用气峰谷应能满足用气负荷要求。 4.4.2对同一用户的不同用气情况，宜根据压力和流量差异选择不同的计量器具。
5计量方案
5.1计量方案审核 5.1.1燃气企业新改。扩建项目的燃气交接计量方案应由燃气企业计量管理部门审核。 5.1.2集中外输的加臭站，燃气交接计量器具应设计、安装在加臭装置前端。 5.1.3燃气用户端交接计量方案中不应选用涡街流量计、旋进漩涡流量计、孔板流量计、音速喷嘴流量计，靶式流量计，单声道超声波流量计及热式流量计。 5.2燃气计量器具选型 5.2.1计量器具主要分为流量计和燃气表。 5.2.2配置电子显示仪表的计量器具（除家用燃气表）应至少配置MODBUS通信接口。 5.2.3当选用燃气流量计算机时，应符合Q/SY14196一2018中附录A的要求。 5.2.4计量器具配套的电气设备和仪表防爆应符合Q/SY14196一2018中5.2.5的要求。 5.2.5计量器具材质的防腐蚀性应符合Q/SY141962018中5.3.4的要求。 5.2.6计量器具应避免超流程范围使用。 5.2.7计量器具的准确度等级不应低于1.5级。 5.2.8标况流量大于6m/h的计量器具应选用带温度压力智能补偿功能的流量计，且宜具有机械与电子双重显示功能。 5.2.9对于1.0MPa压力以下的管网，工况流量小于1600m/h的计量器具宜选旋转容积式（腰轮）气体流量计。 5.2.10涡轮流量计选型应避免其在流量频繁变化、脉动流或扰流的场合使用，且应在0.2qmx~ 0.8qmx流量范围下正常运行。 5.2.11 腰轮流量计选型应满足在0.1qmx0.9qmax流量范围下正常运行。 5.2.12涡轮流量计选型还应符合Q/SY14472011中5.3.2.2的要求。 5.2.13 超声波流量计选型应符合Q/SY1447—2011中5.3.2.1的要求。 2 Q/SY14263—2020
5.2.14商业。工业用户宜选择支持无线远传、预付费功能的计量方案。 5.2.15当工业用户存在生活用气与生产用气工况流量差异大时，应选择生活用气与生产用气分路计量方式。 5.2.16商业、工业用户仪表选型应首先选择中压计量方案，但可选流量计量程已经是最小型号且能满足计量要求时，宜选择低压计量的方案。 5.2.17商业、工业用户用气量相对较大或不能间断供气的用户，应选择相同方案的双路计量；当用户用气量有明显的阶段性变化时，应选择有梯度变化的备用计量方案。
5.3 燃气计量器具 5.3.1燃气表
除应满足GB/T6968等燃气表标准要求外，还符合以下要求： a）燃气表用控制阀宜使用电机阀： b）燃气表显示面板宜选用透明，不易被破坏的材料。
5.3.2流量计
除应满足各类流量计的产品标准外：还符合以下要求： a）封印孔不宜过细且应设置合理： b）应具有防磁攻击功能：心二次议表可调整显示屏方尚。
5.4交接计量工艺 5.4.1流量计参数监控
流量计参数监控应符合以下要求： a）数据上传系统的计算机或其他监控终端应正确显示流量压力、温度等参数 b）累计流量，瞬时工况及标况流量，压力温度，电池电量等监控参数可以设定报警范围并在
出现异常时可实现提示报警：）在监控终端应能够方便调取系统内任一流量计的全部历史数据，但不应改变任何组态参数： d）至少应满足1次/h上传的1年数据存储量。
5.4.2单向阀，电动调压阀，调压器
涡轮流量计前若有单向阀、电动调压阀，调压器，安装距离应至少满足25倍管径的直管段要求。
5.4.3伴热
流量计在低于一10C工作环境下，应安装保温伴热装置。伴热温度设定值不应低于10C。电伴
热带缠绕方式不应造成电磁干扰。 5.4.4管径与缓冲罐
管径与缓冲罐的要求如下： a）当设备用气负荷大于1000m/h时：流量计安装位置应尽可能远离用气设备，应选择中压计量
方式，供气管线应选用与流量计匹配的最大管径 Q/SY14263—2020
b）缓冲罐宜设置在用气点的调压设备之前。
5.4.5计量箱
计量箱除应符合Q/SY1447一2011中4.9的要求外，还应符合以下要求： a）计量箱设置明锁，箱内有足够拆装仪表的操作空间，整体牢固： b）箱体选择坚固的耐腐蚀材料： c）在计量箱仪表的显示屏位置设置视窗： d）计量箱、计量撬装均应接地。
5.4.6交接计量配套的测量工艺
交接计量配套的测量工艺应符合以下要求： a）交接计量用温度的测量设计应符合GB/T18603—2014中5.2.4和Q/SY1447—2011中5.3.4.1
的要求； b）交接计量用压力的测量设计应符合GB/T18603—2014中5.2.5和Q/SY1447—2011中5.3.4.2
的要求 C交接计量用在线气相色谱的设计应符合GB/T18603一2014中第6章的要求： d）能量交接计量的配套测量工艺设计应满足相关标准规范的要求。
5.4.7监控计量
对年交接量超过100×10°m（标准条件下）的供用气双方，宜增加监控计量装置。对年交接量超过400×10m（标准条件下）的供用气双方，应增加监控计量装置。 5.4.8标准条件
计量交接标准参比条件为温度为20℃（热力学温度为293.15K），压力为101.325kPa。干基。
6安装。验收与投产
6.1流量计安装要求
流量计安装应符合以下要求： a）按厂家产品说明书的要求进行安装： b）避免流量计和过滤器与管段连接状态进行焊接、扫线（吹扫）： c）避免流量计在线打压： d）避免流量计两端垫片涂黄油。密封脂，避免法兰垫片安装偏心或探人管道： e）安装时应消除应力。满足流量计两端法兰平行，等距，流量计两端管线同轴且内壁光洁： f）多台并联安装的流量计，每台流量计进出口管道上应安装阀门，燃气流量计之间的净距离应
满足安装、检查及维修的要求： g）涡轮流量计在安装规定的直管段内不应有支线。变径或弯头等： h）在同一汇管下游的用户用量和用气时段不同时，应在流量计的前端加装单向阀： i）严寒地区的燃气企业，不应将居民用户燃气表安装在户外或没有保温措施的阳台上，严寒地
区按GB50176一2016中表4.1.1的要求执行。
4
