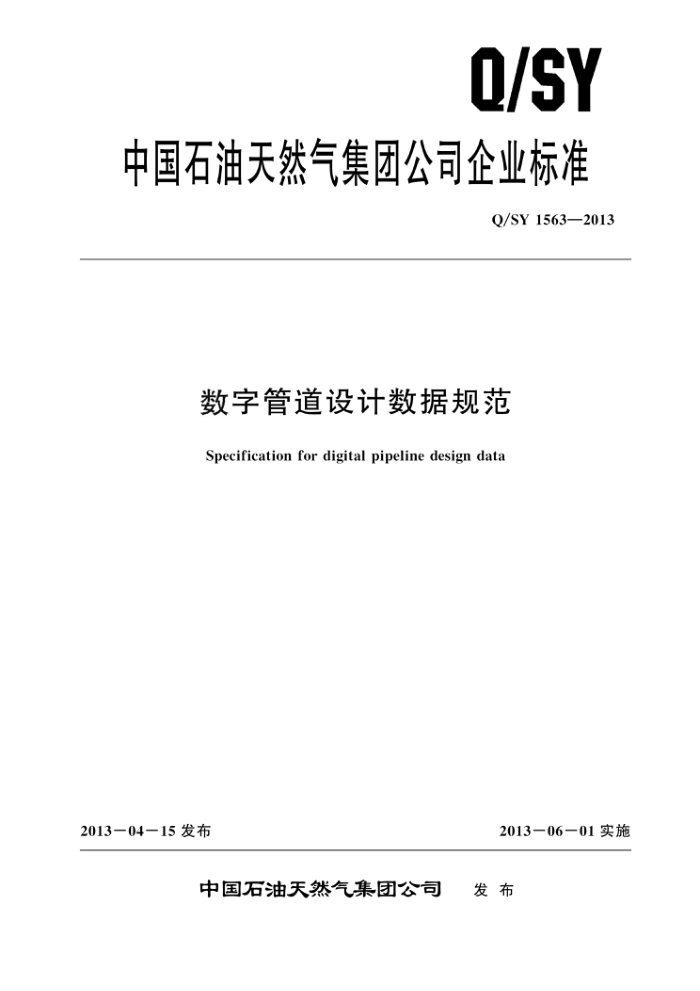

Q/SY
中国石油天然气集团公司企业标准
Q/SY1563—2013
数字管道设计数据规范
Specification for digital pipeline design data
2013-04-15发布
2013一06一01实施
中国石油天然气集团公司 发布 Q/SY1563—2013
目 次
前言
范围 2 规范性引用文件 3
1
术语和定义基本规定数字管道设计数据内容 5. 1 输人数据 5. 2 输出数据数字管道设计基本数据模型 6. 1 一般规定 6.2 数据内容 6.3 数据模型 6. 4 数据格式要求数字管道设计数据表结构 7. 1 般规定 7. 2 基础地理数据 7. 3 管道专业数据附录A（资料性附录） 基础测绘成果数据基本信息表附录B(资料性附录) 管道勘察测绘数据要求参考文献
N
5
6
7
4
30
31
32 Q/SY15632013
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司工程建设分公司提出：本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本标准起草单位：中国石油天然气管道工程有限公司、大庆油田工程有限公司、中国石油集团工
程设计有限责任公司西南分公司。
主要起草人：李朝、何祖祥、马金凤、熊健、李寄、苏兰茜、李超建、李祎、余海冲、贾韶辉、 王瑞葬、王福祥、刘虎、周东炎、李勇浩、刘伟、杜毅、谌贵宇、刘兵、杨茂、万仕平、文斌。
I Q/SY1563—2013
数字管道设计数据规范
1范园
本标准规定了油气输送管道工程可行性研究、初步设计、施工图设计三个阶段中线路工程数字化设计的数据内容、数据模型及表结构。
本标准适用于新建、改建和扩建的油气管道工程。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 8163 输送流体用无缝钢管 GB/T 9711 石油天然气工业 、管线输送系统用钢管 GB/T 13923 基础地理信息要素分类与代码 API Spec 5L 管线管
3 术语和定义
下列术语和定义适用于本文件。
3, 1
数字管道digital pipeline 以空间地理数据为基础，集成管道站线设施、附属设施、周边自然及人文环境等数据而构建的信
息系统，为管道建设、运营管理与决策提供信息支持。 3.2
要素类 feature class 具有相同几何特征的空间对象的集合，比如点的集合。
3.3
线性参考linear referencing 使用测量线状要素的相对位置来存储地理位置的方法。要素的位置是通过线性系统度量值来确
定，雨不是通过地理坐标。利用线性参考技术能够通过相对位置建立管道中心线与其他多个要素建立一对多的关系。 3, 4
在线点要素 onlinepoint 根据管线设各与管线的位置关系而确定的点要素，该点要素一定在管道中心线上。例如，站场、
阀室、储油（气）库等。在线点要素存储于已知里程值、高程值（可选）的点要素类中。通过线性参考，在线点要素可直接定位在管线上。 3.5
在线线要素 online polyline
1 Q/SY1563—2013
根据管线设备与管线的位置关系而确定的一类要素。该线要素一定在管道中心线上。例如，套
管、防腐层等。在线线性要素存储于已知里程值、高程值（可选）的线要素类中。在图形形状上受管道中心线限制并与其一致。通过线性参考，在线线要素可直接定位在管线上。 3. 6
离线点要素offlinepoint 根据管线周边亭物与管线的位置关系而确定的一类要素。该点要素不在管道中心线上。例如，
桩、建筑物等。离线点要素存储于已知里程值、高程值，并偏离中心线定位的点要素类中。离线点要素需要通过地理坐标来定位。 3. 7
离线线要素 offline polyline 根据管线周边亨物与管线的位置关系而确定的一类要素，该线要素可能与管道中心线交叉或在其
旁边。例如，公路、河流等。离线线要素存储于线要素类中。离线线要素可能与管道中心线在多个位置相交，因此一个离线的线要素可能有一个或多个在线点位置。离线线要素需要通过地理坐标来定位。 3.8
离线多边形要素 offlinepolygon 根据管线周边事物与管线的位置关系而确定的一类要素，该多边形要素可能与管道中心线交叉或
在其旁边。例如，湖泊、操场等。多边形要素存储于多边形要素类中。多边形要素可能与中心线在多个位置相交，因此一个多边形要素可能有一个或多个在线点位置。多边形要素需要通过地理坐标来定位。 3. 9
数据模型 data model 数据库管理的数学形式框架。是用来描述一组数据的概念和定义，表示实体类型及实体类型间联
系。数据模型分为逻辑模型和物理模型。
4基本规定
数字管道设计的基本规定如下： a) 数字管道设计应以管道工程设计内容为依据，利用多尺度、多来源的综合数据库，实现管道
线路设计、站场阀室布置、工程量统计、成果输出的数字化。
b) 数字管道设计应与传统设计方法、手段相结合，降低使用的技术门槛。提高数字管道的灵
活性，并提供与传统数据的转换软件或输入、输出功能。 数字管道设计的内容包含油气管道设计的相关要素。包括管道、设备、设施等实体要素，以及设计过程产生的非实体要素，如计算参数等
c)
d) 数字管道设计应覆盖设计工作的全过程，包括输入数据以及输出成果的数学化， e) 数字管道设计各阶段应采用统一的线性参考数据模型，数据表结构应以里程为关键字段与管
道中心线建立联系。无空间关系的信息宜以文档方式存储。
5数字管道设计数据内容
5.1输入数据
设计的输人数据按可行性研究（以下简称“可研”）、初步设计（以下简称“初设”）、施工图设计
三个阶段划分，各种要素的数字化根据当前设计阶段深度及项目要求选定。 2 Q/SY1563—2013
设计阶段数据输入内容共分为九大部分，分别为支持性文件、可研输出成果、初设输出成果、基础地理数据、勘察测绘数据、相邻管道数据、专题数据、评价资料和专业设计统一规定，具体内容见表1。
表1设计阶段管道设计输入数据表二级分类
可研 初设 施工图 备注
一级分类
序号
三级分类
阶段 阶段 阶段 V V V 文档数据 J V V 文档数据
设计依据设计基础资料
支持性文件
/
其他
文档数据
*
* V
*
可研输出成果初设输出成果
3
V * * * * * * * * * * * * * * * * * * * * * * * V * *
1 : 250000 1 : 100000 1 : 50000 1 : 10000 1 : 250000 1 : 50000 1 : 10000 1 : 1000000 1 : 250000 1 : 100000 1 : 50000 1 : 10000 1 : 1000000 1 : 500000 1 : 250000 1 : 50000 1 : 10000 1 : 5000 1 : 2000 其他比例尺 1 : 2000 其他比例尺 1 : 5000 1 : 2000 其他比例尺
* + * * * * * * * * * * * * V * *
* * * * * * * * * * * * * * * V * * * * % * % % *
数字正射影像图
(DOM)
数字高程模型 (DEM)
基础地理数据
4
数字线划图 (DLG)
数字栅格图 (DRG)
数字正射影像图
(DOM)
数字高程模型 (DEM)
勘察测绘数据
5
数字线划图 (DLG) 三维场景
3 Q/SY1563—2013
表1(续)
可研 初设 施工图
序号
一级分类
二级分类纵断面点区域地质报告工程地质报告管道中心线
阶段 阶段 阶段 备注
三级分类
*
V
表表表表表表表表表表表表表表表
勘察测绘数据
V
5
V V * * * V V * V V V V V V V V V V V V V V *
V V * * * V V * V V V V V
* * * * V V * * V V V V * * * * * * * * *
站场阀室中线桩城镇规划压覆矿产土地利用地质灾害保护区地震沿线气候环境影响评价地震安全性评价压覆矿产评价水土保持评价安全预评价职业病危害预评价地质灾害评价
相邻管道数据
6
专题数据
7
动峰值加速度地震断裂带
文档数据文档数据文档数据文档数据文档数据文档数据文档数据文档数据文档数据文档数据
评价资料
8
防洪评价文物评价
专业设计统一规定
9
V
注1：“/”表示必选项，“”表示可选项。 注2：“基础地理数据”可选项根据业主或项目及地方政府的需要选择合适数据。 注3：“专题数据”必选项需根据项目实际情况在当前设计阶段予以考虑，注4：专题数据包含评价资料中可矢量化的数据。
5. 2 输出数据
设计阶段数据输出内容共分为四大部分，分别为管道设计数据、附属设施、专题数据和成果文件，具体内容见表2。
