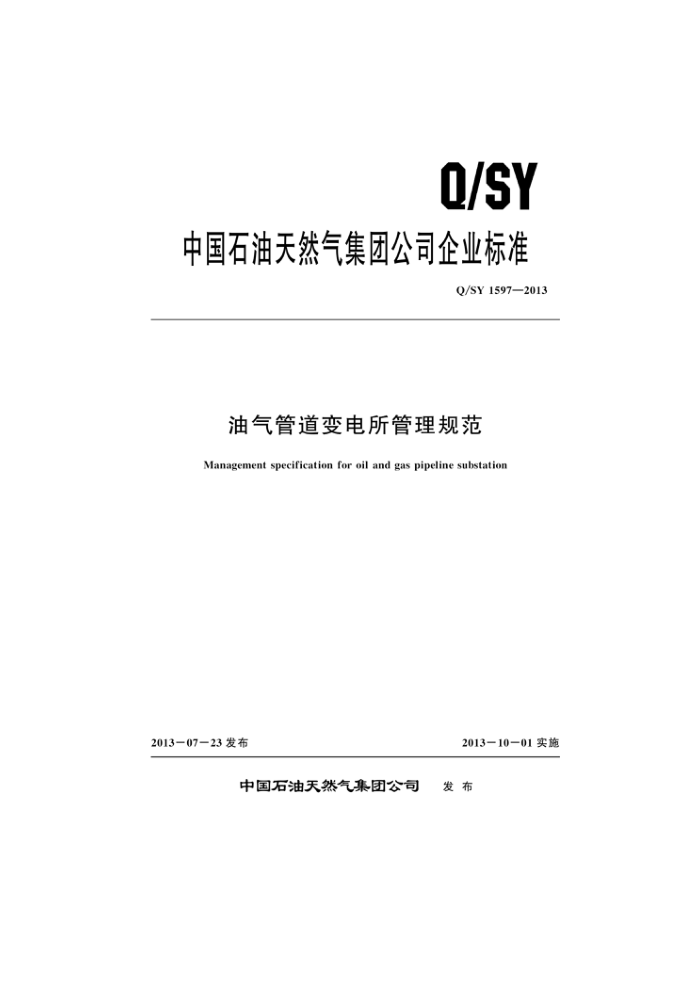

Q/SY
中国石油天然气集团公司企业标准
Q/SY1597—2013
油气管道变电所管理规范 Management specification for oil and gas pipeline substation
2013-07-23发布
2013-10-01实施
中国石油天然气集团公司 发布 Q/SY 15972013
目 次
前言
范圈规范性引用文件术语和定义一般要求无人值守变电所运行管理安金生产管理设备管理. 事故管理· 培训工作· 附录A(规范性附录） 变电所应配备的规程、图纸、记录、台账参考文献
1
2
3
to
10 2 12
8
9
13
15 Q/SY 15972013
前言
本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会天然气与管遗专业标准化技术委员会提出并归口。
本标准主要起草单位：管道分公司、西气东输管道分公司、北京天然气管道有限公司、西南管道分公司。
本标准主要起草人：李智勇、苏建峰、吴昌汉、赵光明、李敏、张建军、王国新。
I Q/SY 15972013
油气管道变电所管理规范
范
1
本标准规定了变电所岗位职资、安全生产管理、运行管理、设备管理、培训工作等方面的要求本标准适用于6kV~110kV变配电所的管理。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14285继电保护和安全自动装置技术规程 GB26860—2011电力安全工作规翟（发电厂和变电站电气部分） DL408电业安全规范 DL 409 电业安全工作规程 DL/T 550 地区电网调度自动化功能规范 DL/T 572 电力变压器运行规程 DL/T 573 电力变压器检修导则 DL/T 574 变压器分接开关运行维修导则 DL/T 584 3kV110kV电网继电保护装置运行整定规程 DL/T 587 微机继电保护装萱运行管理规程 DL595六氟化硫电气设备气体监督导则 DL/T 596 电力设备预防性试验规程 DL/T 603 气体绝缘金属封闭开关设备运行及维护规程 SY/T 6325 输油气管道电气设备技术管理规范 Q/SY96 油气管道电气设备检修规程
术语和定义下列术语和定义适用本文件。
3
3. 1
无人值守变电所 enattended substation 变电所内不设专职人员对变电所内的设备进行监视、操作和日常管理，依靠远方监控系实现远
方操作和获取相关信息的变电所，具有远方监视、测量、控制功能，控制室内具备声、光报警装置的变电所和10kV以下的变配电所。 3, 2
远方监控终端 remote monitoring terminal 在变电所以外控制地点对变电所设备运行状态实时监视、对各类信息进行采集处理、接收发送命
令、执行远程控制操作的终据。
1 Q/SY 15972013 3. 3
远方值班员 remote operator 在变电所以外控制地点对变电所内设备进行邀控操作人员，
4一般要求 4.1 基础工作 4.1.1管理要求
变电所管理要求如下：
变电所设运行人员负责变电所的设备营理、供电行等工作。
a)
b) 变电所技术人员由输袖气站电气技术员担任，
有人值班变电所每班不少于2人，设主值班员和值班员；符合GB26860—2011中7.1.2规定的变电所可由单人值班，符合无人值守变电所规定的变电所可无人值守。 电气倒闻操作、维检修工作不得少于2人。
c)
d)
e) 电气设备上工作应严格执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和
终纺制度。
4. 1. 2 人员要求
变电所人员要求如下： a) 特合GB26860—2011中4.1的要求，持有效的“电工进网作业许可证”和“特种作业操作
证”的人员，应按有关规定参加“电业安全工作规程”培调和考试，考试合格方可从事电气工作，
b) 电气技术人员应由具有电力专业的中专及以上或相当于中专水平，熟悉变电技术业务，蒸
悉电力设备的运行、检修、试验、管理规程，并有实际经验的人员担任。 主值班员应由具有中级工及以上水平的人员担任，
c) d 值至员应由具有初级工及以上水平的人员担任。 e) 单人值班员应由具有中级工及以上水平的人员担任。 f) 维修电工应由熟悉设备原理、结构、检修工艺和规程的中级工及以上水平的人员担任，
4. 2 变电所现场要求 4. 2. 1 房间和设备完整清洁，各类图纸资料齐全，日录清晰，专柜摆放，主接线圈 用（模拟图板）、安全工具、绝缘保护用具摆放整齐。 4.2.2蜜外开关杨地、视道路平数，围墙、大门、电缆沟盖板完好，环境清消。 4.2.3工作场所设备、材料摆放整齐有序，工作完成做到“工完、料净、场地清”。 4.2.4电镜沟内电缆排列整齐，无杂物、无积水，
所内应备有急激药箱。
4. 2. 5
4.2.6所内外提示、警示语、安全标牌等安装规范。 4.3 两位取资 4. 3. 1 电气技术员职责包括以下内容：
a) 负资做好电气安全生产管理、设备管盈和技术培训等方面的工作。
监督检查现场规章制度执行情况，参加全站范内的停送电作业的监督把关，组织处理技
b)
2 Q/SY 1597—2013
术问题 c) 督促检修试验计划的执行，掌握电气设备的运行状况；做好新建、扩（改）建、预试及检修
工作的生产准备、组织或参与验收。 制定保证安全的组织措施和技术措施，并督促执行。 负责所内各种设备技术资料的收集、整理、审查和管理，建立健全技术档案和设备台账。
d) e) f) 编制和修改事故预案和作业指导书
g) 签发工作票，审核工作票和倒闸操作票。 h) 参与、配合电气事故调查
4. 3. 2 值班人员职责包括以下内容：
值班人员分主值班员和值班员，其中主值班员由对设备较熟悉或技术级别较高的人员担任，单人值班员应由具备主值班员的技术水平的人员担任
a)
b) 在电气技术人员组织下担任与电业调度、输油气生产值班调度之间的操作联系， c) 受理调度命令，填写或审核操作票，并监护执行。 d) 受理工作票，并履行工作许可手续。 e) 遇有设备事故、障碍及异常运行等情况，及时进行处理并向有关调度、电气技术员汇报，同
时做好相关记录。 f) 做好设备巡视、日常维护工作，认真填写各种记录，按时抄录各种数据 g) 根据培训计划，参加培训工作。 h) 参加所内安全活动，执行各项安全技术措施。 i) 配合电气事故调查工作。
4. 4 运行管理 4. 4. 1 电力设备的运行应按电气设备及二次回路、母线运行的基本要求，开展运行维护和异常处理工作。 4. 4. 2 结合预防性试验结果，每年应对电力设备的运行维护工作进行一次全面的分析评价，掌握设备状况，报上级主管部门，为做好设备检修和更新改造计划提供参考依据。 4. 4.3 值班管理要求如下：
a) 值班人员应按规范劳保着装，佩戴值班标志。 b) 值班人员不得进行与工作无关的其他活动。除进行倒闸操作、巡视设备、设备维护工作外，
值班人员不得离开控制室。 值班人员要完成当班的运行、维护、倒闸操作和管理工作。值班期间进行的各项工作，应填写到相关的记录中。抄表时间应为整点±5min。 倒闸操作、处理事故及与电业调度、输油气生产值班调度等联系，均应启用录音设备。
c)
d) 4. 4. 4 交接班管理要求如下：
接班人员应提前20min进人控制室。值班人员应按照交接班的主要内容进行交接，正点交接完毕。未办完交接手续之前，不得擅离职守。 b) 交接班前、后30min内，一般不进行重大操作。在处理事故倒闸操作时，不得进行交接班；
a)
交接班时发生事故，应停止交接班，由交班人员处理，接班人员在交班主值班员指挥下协助工作。
c) 交接班的主要内容：
系统运行方式及设备状态；当班期间令票的执行情况；发现的缺陷、运行异常、事故的处理情况；
3 Q/SY 1597—2013
一继电保护、自动装置动作和投退变更情况，综合自动化系统运行情况； ——直流系统运行情况；
一上级命令、指示内容和执行情况 .设备巡检、维护、检修、试验情况
工用具完好情况，环境卫生。
d) 交接班时，由交班值长按交接班内容向接班人员交待情况，指定值班员负责监盘，带领交
接班人员对主要设备和地点进行现场检查。实现综合自动化保护系统的变电所，在交接班时，交班人员退出、接班人员重新登陆监控系统。值班记录的签名栏，应由交接班人员手写签名，不得打印。
e) 接班人员重点检查内容：
一查阅上个循环班至今的各项记录，核对运行方式
检查设备情况，了解缺陷及异常情况，检查后台机声光报警及各种信号灯指示
- -一检查直流系统绝缘及浮充电流；
检查温度表、压力表、油位计等重要表计指示；核对接地线编号和装设地点； -核对保护压板的位置；
一检查安全工用具及室内外卫生情况。
f) 接班人员认为可以接班时，方可签名接班。 g) 接班后，根据天气、运行方式、设备情况和工作任务等，安排本班工作。
4. 4. 5 巡回检查要求如下；
s) 对各种值班方式下的邀视时间、次数、内容，各变电所应做出明确规定 b) 值班人员应按规定认真巡视检查设备，提高巡视质量，对发现的异常和缺陷，应及时向上
级汇报，杜绝事故发生。 c) 变电所的设备巡视检查，一般分为正常巡视（含交接班巡视）、全面巡视、熄灯巡视和特殊
巡视。 d) 遂视检查必要时，可采用测温设备检查开关设备的接头部位，特别是设备新投人、大负荷、
频紫启动或盛夏季节，加强对运行设备温升的监测，发现过热现象应及时处理；具备测量设备内部温度条件的，应对设备内部进行测温，如开关柜内、避雷器、电流互感器、电压互感器、电容器等每周应对缺陷有无发展做出鉴定，检查防火、防小动物、防误闭锁等有无问题，检查接地引
e)
线是否完好。 f) 巡视中遇有严重威胁人身和设备安全情况，应立即汇报。 g) 每月应夜间熄灯巡视至少一次，检查设备电晕、放电、接头过热等现象。 h) 遇有以下情况，应进行特殊巡视：
大风前后；雷雨后；冰雪、冰霉、雾天、沙尘天气；设备变动后；设备新投人运行后；设备经过检修、改造或长期停运后重新投入系统运行后；一根据上级通知增加的巡视等。 异常情况下的邀视主要是指：过负荷或负荷剧增、超温、设备发热、声音异常、异味、跳
-
-
i) Q/SY 1597—2013
阐、有接地故障情况等，应加强巡视，必要时派专人监视 j) 设备缺陷近期有发展时、法定节假日、有重要生产任务时，应加强巡视。 4) 每班至少对运行设备全面巡视一次，技术员每周应进行一次全面巡视和监督性遵视，考核
各班的巡视检查质量。维检修人员每季度至少进行一次全面巡视和必要的检测。
4.4.6 变电所记录要求如下：
变电所应具备各类完整的记录（见附录A)。各种记录至少保存一年，重要记录应长期保存。 b) 各种记录要求用钢笔或碳素笔按格式填写，提倡使用仿宋字，做到字迹工整、清断、准确、
a)
无遗漏。 使用微机运行管理系统的变电所，数据库中记录应定期检查并备份。
0
4. 4. 7 反事故措施要求如下：
a) 变电所应根据上级反事故技术措施和安全性评价提出的整改意见的具体要求，定期对本所设
备的落实情况进行检查，督促落实。 6 配合主管部门按照反事故措施的要求和安全性评价提出的整改意见，分析设备现状，制定
落实计划。 c) 做好事故预案编制，对现场事故预案执行不利的情况，应及时向有关主管部门反映。 d) 变电所内进行作业，应进行作业前安全分析，制定相应的事故预案。
定期对本所事故预案的落实情况进行总结、备案，并上报有关部门。
2)
4.5 综合自动化保护系统 4. 5.1 应定期核对微机继电保护装置的各相交流电流、电压、零序电流、差电流、外部开关量变位和时钟，并做好记录，核对周期不应超过一年。 4.5.2徽机继电保护装置动作（跳闸或重合闻）后，运行人员应按要求做好记录和复归信号，将动作情况立即向主管领导汇报。 4.5.3微机继电保护装置出现异常时，运行人员应根据该装置的现场运行规程进行处理，并立即向主管领导汇报， 4. 5. 4 综合自动化保护系统应有GPS校时。 4.5.5远方更改微机继电保护装置定值或操作微机继电保护装置时，应根据现场有关运行规定进行操作，并有保密、监控措施和自动记录功能。 4.5.6微机继电保护装置的模块或插件出现异常时，应用备品备件更换，更换后应对整套保护装置进行必要的检验 4.5.7对监控系统更新或升级时， 应制定详细的升级改造方案，经主管部门同意后方可实施，升级前应做好原系统软件与数据的备份。 4.5.8严禁在后台机上运行非本系统的软件。 5无人值守变电所运行管理 5.1变电运行 5.1.1 无人值班变电所执行本标准第4章的相关规定。 5.1. 2 远方值班员可由输油气运行值班员兼任，也可以单独配备。 5.1.3 若调度自动化装置运行异带并且短期内不能恢复时，变电所应恢复有人值班。 5.1. 4 遇有天气愚劣以及其他情况时，可根据领导要求恢复有人值班。 5.1.5 设备操作具体要求如下：
a) 能够远方遥控操作的设备均应通控操作，操作完毕后必须检查递信、遥测及负荷的正确性
