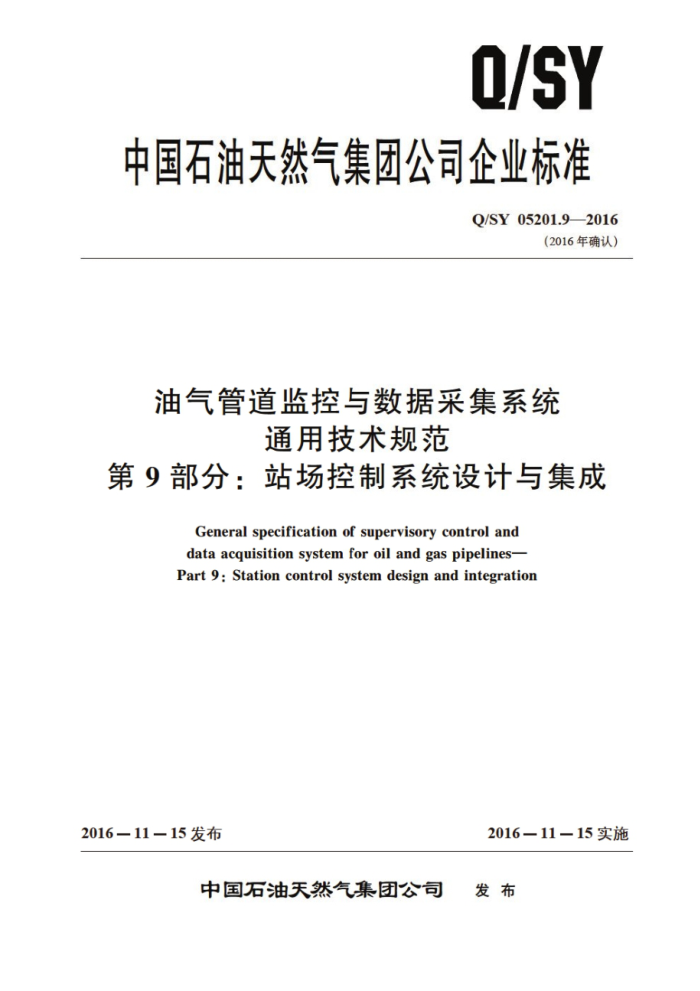

Q/SY
中国石油天然气集团公司企业标准
Q/SY05201.92016
（2016年确认）
油气管道监控与数据采集系统
通用技术规范
第9部分：站场控制系统设计与集成
General specification of supervisory control and data acquisition system for oil and gas pipelines- Part 9: Station control system design and integration
2016-11－15发布
2016－11－15实施
中国石油天然气集团公司 发布 Q/SY05201.9—2016
再版说明
本标准在发布时，按照《关于调整集团公司企业标准编号规则的通知》（中油质【2016】434号）的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY201.9—2015修改为Q/SY05201.9—2016。 Q/SY05201.9—2016
目 次
前言
II
范围 2 规范性引用文件 3 术语、定义和缩略语 4 集成原则 5 站场控制系统集成工作内容 6 PLC系统集成
1
EIE.
0
PLC机柜集成 8 上位机系统集成.· 9 控制网络集成 10 RTU系统集成. 11 站场控制系统检验和测试
7
...... ...
16
17
19
C
I AS/0 Q/SY05201.9—2016
前 言
Q/SY05201《油气管道监控与数据采集系统通用技术规范》分为10个部分：
第1部分：功能设置；第2部分：系统安企第3部分：设备编码；第4部分：数据需求与管理：第5部分：报警管理；第6部分：人机画面第7部分：控制器 器程序编制：第8部分：过程控 空制盗辑图：第9部分：站场控制系统设计与集成；第10部分：数据网络
本部分为Q/SY05201的第9部分。 本部分按照GB/T1.1-2009 标准化工作导则 第1部分 标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本部分起草单位：管道分公司、北京油气调控中心、西部管道分公司、西气东输管道分公司、北京天然气管道有限公司。
本部分主要起草人：贾立东、张超、李官政、余冬、董秀娟、目峰、徐德腾、陈超声、莫巨华、 杨立萍。
II AS/0 Q/SY05201.92016
油气管道监控与数据采集系统通用技术规范
第9部分：站场控制系统设计与集成
1范围
Q/SY05201的本部分规定了天然气、原油、成品油管道站场控制系统设计与集成的原则及系统配置的要求，对机柜集成、控制设备选型、上位机集成、站场控制系统检验和测试等方面进行了要求。
本部分适用于油气管道新建管道项日，油气管道改造项目可参照执行。
规范性引用文件
Z
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件， 其最新版 本（包托所有的修改单） 适用于本文件。
GB/T 15969.3 可编程序控制器 第3部分： 编程语言 GB/T17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 20438 电气/电子/可缩 程电子安全美系 统的功能安 个 GB/T 21109 过程工业领域安全仪表系统的功能安全 Q/SY05201.6 油气管道监控与数据采集系统通用技术规范 范第6部分：人机画面 Q/SY1422 油气管道监控与数据米集系统验收规范 IEC60999 连接器件 铜导线螺纹型和无螺纹型夹紧件的安全要求（Connectingdevices-
Electrical copper conductors Safety requirements for screw- type and screwless
- type
clamping units)
UL 1449 UL standard for safety surge protective devices fourth edition
术语、定义和缩略语
3
3. 1 术语和定义
下列术语和定义适用于本文件 3. 1. 1
站场控制系统集成stationcontrolsystem 将现场仪表、第三方设备、PLC/RTU、操作员工作站通过通信系统进行连接，并对站场设备实
现远程控制。 3. 1. 2
误码率 symbolerrorrate(SER) 在一定时间内收到的数字信号中发生差错的比特数与同一时间所收到的数字信号的总比特数之
比，也可叫做“误比特率”。
注：误码率是衡量数据在规定时间内数据传输精确性的指标。误码率=错误码元数/传输总码元数， 3. 1. 3
丢包率 packet loss rate (PLR) 测试中所丢失数据包数量占所发送数据包的比率，通常在吞吐量范围内测试。
- Q/SY05201.9—2016
3.2缩略语
下列缩略语适用于本文件。 HAZOP：危险与可操作性分析（harzardandoperabilitystudy） I/O：输人/输出（input/output） UPS：不间断电源（uninterruptedpowersystem） SOE：事件顺序记录系统（sequenceofevent）
4集成原则
4.1站场控制系统主要由可编程序逻辑播制器（PLC）/远程终端单元 （RTU）系统、人机界面（HMI)、网络设备组成。 4.2站场控制系统除完成对所处站场的监控任务外，同时应将有关信息传送至中控系统，并接受和执行其下达的命令。 4.3站场控制系统应采用几余网络结构。站场、阅室控制系统IP地址的分配按照中国石油油气管道 SCADA系统建设网络规划进行设置 4.4控制系统的硬件和软件配置及其功能应与 工艺过程的规模和控制要求相适应。 4.5合建站场的站控室合建： 站控 PLC宜独 立设置， HMI宜合建 4.6安全仪表系统的设计应 遵循以 下原则：
a) 优先原则：安全仪表系统的动作应优先于过程控制系统。 b) 最简原则：应减少安全仪表系统的中间环节，逻辑控制单元与检测元件、执行元件间均应
采用硬线方式直接连接 c) 故障安全原则：开关量检测元件应为常闭或带诊断功能的接点；执行元件电磁阀应为励磁回
路；系统内发生故障时，应能按照故障安全的方式停机。
4.7硬件应在结构上是模块化的，在容量和功能上易于扩展和维折 系统的各种插卡应能带电在线插拨、更换，且不会影响外部接线或引起系统停机 4.8控制系统的硬件和软件的可利用率（可用性）应达到99.9%。当系统同时完成打印、编程、画面显示时，实时采集系统不能被中断 4.9 系统应具有良好的安全性和可靠性。系统应设置防病毒措施。 # 离线升级的病毒库。防病毒软件应与控制系统软件兼容 4. 10 自动化系统计算机设 受备应满是以下要求：
a) 系统响应时间小于 2 b) 操作员工作站的画面刷新时间小于25
系统的开关量的响应时间小于2 d) SCADA系统内部各种设备的时钟应保持同步，同步误差不大于0.1s。
c)
4.11 站场控制系统通信性能应满足以下指标：
误码率应小于10‘。 b) 丢包率不应超过0.01%。
a)
4. 12 阀室控制系统应具备2个以太网口，可设置不同的IP地址，并可设置独立网关。 4. 13 设计时每个标准机柜端子至少预留30%的余量。每种I/O类型通道至少预留30%的余量， 1/O模块空槽位至少预留15%的余量。 4. 14 当安全完整性等级为SIL2及以上时，安全仪表系统与过程控制系统应分开设置。 4. 15 安全仪表系统与过程控制系统合用时，共用部分应与安全完整性等级相适应。 2
