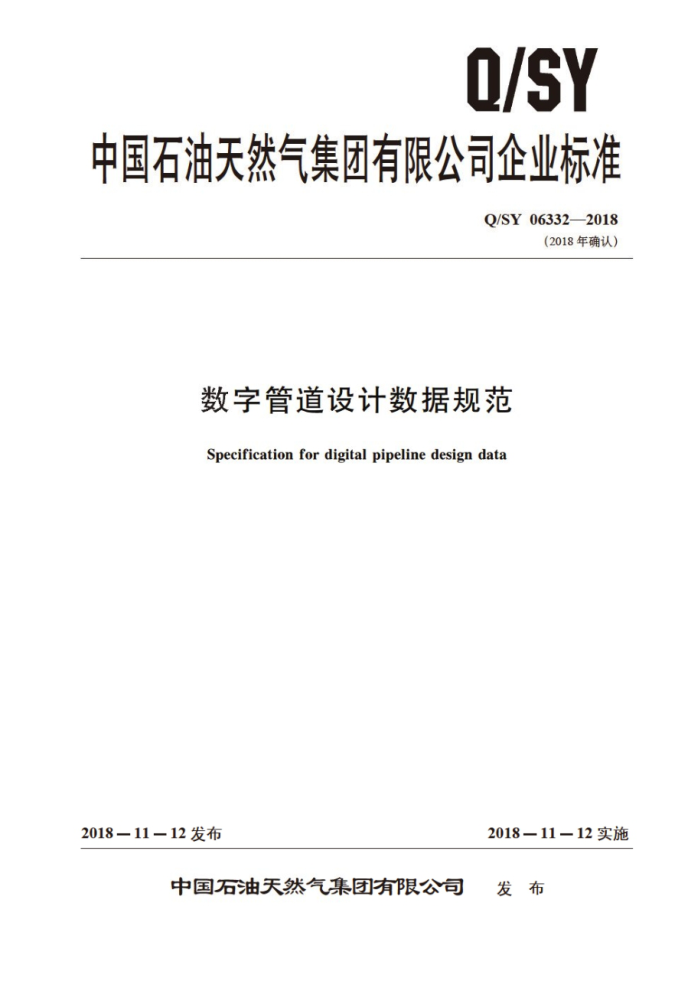

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 06332—2018
（2018年确认）
数字管道设计数据规范
Specification for digital pipeline design data
2018－11－12发布
2018－11－12实施
中国石油天然气集团有限公司 发布 Q/SY06332—2018
再版说明
本标准于2018年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号）的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1563—2013修改为Q/SY06332—2018；一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司”。 Q/SY06332—2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 基本规定 5 数字管道设计数据内容 5. 1 输入数据 +++ 5. 2 输出数据
1
..
数字管道设计基本数据模型 6. 1 一般规定 6. 2 数据内容 6. 3 数据模型 6. 4 数据格式要求数字管道设计数据表结构 7. 1 一般规定 7. 2 基础地理数据 7. 3 管道专业数据：附录A（资料性附录） 基础测绘成果数据基本信附录B（资料性附录） 管道勘察测绘数据要求参考文献
h
....
...
30
31
32
I AS/0 Q/SY06332—2018
前 創言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团有限公司工程建设分公司提出。 本标准由中国石油天然气集团有限公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本标准起草单位：中国石油天然气管道工程有限公司、大庆油田工程有限公司、中国石油集团工
程设计有限责任公司西南分公司。
主要起草人：李朝、何祖祥、马金风、熊健、李脊、苏兰茜、李超建、李祎、余海冲、贾韶辉、 王瑞萍、王福祥、刘虎、周东炎、李男浩、刘伟、杜毅、谌贵宇、刘兵、杨茂、万仕平、文斌。
S 0
III AS/0 Q/SY06332—2018
数字管道设计数据规范
范围
1
本标准规定了油气输送管道汇可行件研究、初步设计、施工图设计三个阶段中线路工程数字化设计的数据内容、数据模型及表结构
本标准适用于新建、改建和扩建的油气管道工程。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版 本（包打所有的修改单） 适用于本文件。
GB/T 8163 输送流体用无缝钢管
管线输送系统用钢管
GB/T 9711 石油天然 业 GB/T13923 基础地理信息要 素分类与代码 APISpec5L 管线管
3 术语和定义
下列术语和定义适用于本文件
3. 1
数字管道 digital pipeline 以空间地理数据为基础，集成管道站线设施、附属设施、 周边自然及人文环境等数据而构建的信
息系统，为管道建设、运营管理与决策提供信息支持 3. 2
要素类 feature class 具有相同几何特征的空间对象的 的集合，比如点的集合。
3. 3
线性参考 linear referencing 使用测量线状要素的相对位置来存能地理位置的方法 要素的位置是通过线性系统度量值来确
定，而不是通过地理坐标。利用线性参考技术能够通过相对位置建立管道中心线与其他多个要素建立一对多的关系。 3. 4
在线点要素 onlinepoint 根据管线设备与管线的位置关系而确定的点要素，该点要素一定在管道中心线上。例如，站场、
阀室、储油（气）库等。在线点要素存储于已知里程值、高程值（可选）的点要素类中。通过线性参考，在线点要素可直接定位在管线上。 3. 5
在线线要素 online polyline
- Q/SY06332—2018
根据管线设备与管线的位置关系而确定的一类要素，该线要素一定在管道中心线上。例如，套管、防腐层等。在线线性要素存储于已知里程值、高程值（可选）的线要素类中，在图形形状上受管道中心线限制并与其一致。通过线性参考，在线线要素可直接定位在管线上。 3. 6
离线点要素 offlinepoint 根据管线周边事物与管线的位置关系而确定的一类要素，该点要素不在管道中心线上。例如，
桩、建筑物等。离线点要素存储于已知里程值、高程值，并偏离中心线定位的点要素类中。离线点要素需要通过地理坐标来定位 3. 7
离线线要素 offlinepolyline 根据管线周边事物与管线的位置关系而确定的一类要系：该线要素可 能与管道中心线交叉或在其
旁边。例如，公路、河流等 离线线要素存储于线要素类中。离线线要系可 可能与管道中心线在多个位置相交，因此一个离线的线要素可能有一个或多个在线点位置。离线线要素需要通过地理坐标来定位。 3. 8
离线多边形要素offlinepolygon 根据管线周边事物与管线的位置关系而确定的一类要素，该多边形要素可能与管道中心线交叉或
在其旁边。例如，湖泊、操场等。 边形要素存储于多边形要素类中。全 边形要素可能与中心线在多个位置相交，因此一个多边形要素可 能有一个或多个在线点位置 多边形要素需要通过地理坐标来定位。 3. 9
数据模型 data model 数据库管理的数学形式框果，尼用来措述一组数据的概念和定义，表示实体类型及实体类型间联
系。数据模型分为逻辑模型和物理模型
4基本规定
数字管道设计的基本规定如下
数字管道设计应以管道工程设计内容为依据，利用多尺度线路设计、站场闵室布置、 工程量统计，成果输出的数字化。
源的综合数据库，实现管道
a)
b) 数字管道设计应与传统设计 十方法、手段相结合，降低使用的技术门槛，提高数字管道的灵
活性，并提供与传 专统数据的转换软件或输入、输出功能。 数字管道设计的内容包含油气管道设计的相关要素。包括管道、设备、设施等实体要素，以及设计过程产生的非实体要素，如计算参数等
c)
d) 数字管道设计应覆盖设计工作的全过程，包括输入数据以及输出成果的数字化 e) 数字管道设计各阶段应采用统一的线性参考数据模型，数据表结构应以里程为关键字段与管
道中心线建立联系，无空间关系的信息宜以文档方式存储。
5数字管道设计数据内容
5. 1 1输入数据
设计的输入数据按可行性研究（以下简称“可研”）、初步设计（以下简称“初设”）、施工图设计
三个阶段划分，各种要素的数字化根据当前设计阶段深度及项目要求选定。 2
