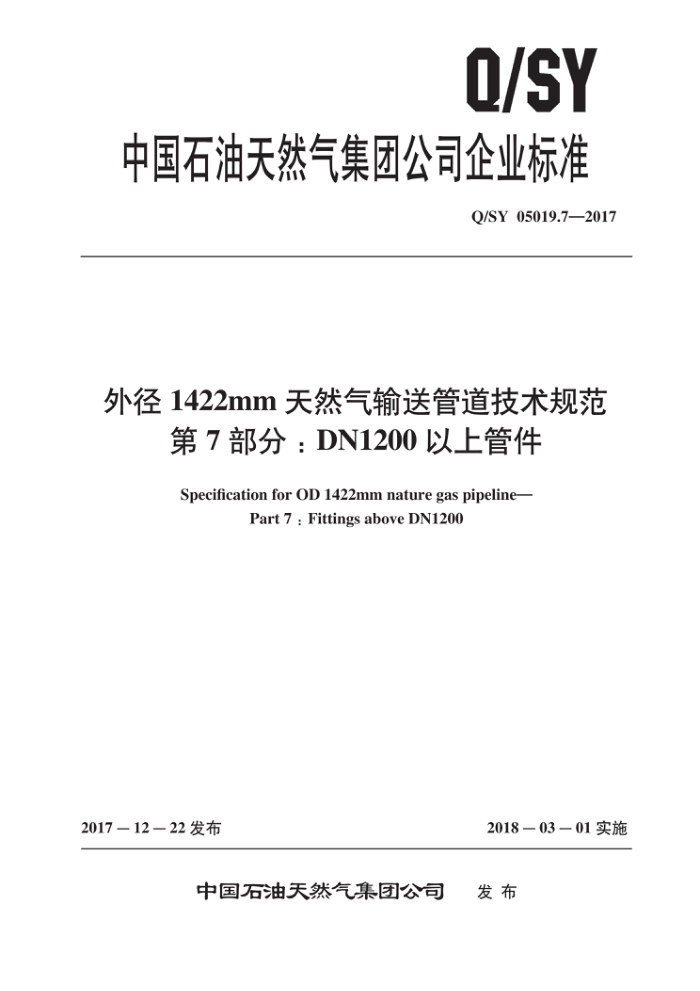

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05019.7—2017
外径1422mm天然气输送管道技术规范
第7部分：DN1200 以上管件
Specification for OD 1422mm nature gas pipeline-
Part 7 : Fittings above DN1200
2018－03－01实施
2017一12一22发布
中国石油天然气集团公司 发布 Q/SY05019.7—2017
目 次
.II
前言：
范围 2 规范性引用文件 3 术语和定义 4符号和缩略语 4.1 符号 4.2 缩略语 5 管件设计要求
购方提供的信息 6.1 一般信息 6.2 补充信息管件规格
6
7
原材料要求制造工艺要求 9.1 -般要求 9.2 制造工艺确认 9.3 工艺评定和首批试验 9.4 焊接 9.5 热处理 10 性能要求 10.1 拉伸性能 10.2 夏比冲击韧性 10.3 焊缝导向弯曲试验 10.4 硬度 10.5 金相组织及晶粒度检查 11 尺寸、几何形状和允许偏差 11.1 管件形状及尺寸 11.2 坡口加工 11.3 管端平面度和垂直度 12 工艺质量和缺陷处理 12.1 表面质量
9
f
X
10
10 Q/SY05019.7—2017
12.2 缺陷的处理 13检验和试验 13.1 力学性能试验和金相检验 13.2 几何尺寸检测 13.3 产品硬度检验 13.4 无损检测 13.5 购方检验 14 水压试验 15 设计验证试验· 15.1 所要求的试验 15.2 试样 15.3 结构件 15.4 流体介质 15.5 验证试验强度计算 15.6 试验程序 15.7 试验结果的可用性 16 标志 17 防护. 18 产品质量合格证明书附录A（规范性附录) 管件尺寸附录B（规范性附录) 制造工艺评定附录C(规范性附录) 首批检验附录D（资料性附录） 钢级的说明参考文献·
10
10
10 .14 14 14 15
15
.15
15 16 ·16 · 16 ·16 16
17
7
17
.19
26
28
30
II Q/SY05019.7—2017
前言
Q/SY05019《外径1422mm天然气输送管道技术规范》分为以下13个部分：
第1部分：X80M级螺旋缝埋弧焊管用热轧板卷；第2部分：X80M级螺旋缝埋弧焊管；第3部分：X80M级直缝埋弧焊管用热轧钢板第4部分：X80M级直缝埋弧焊管；第5部分：IB555/X80感应加热弯管第6部分：IB555/X80感应加热弯管母管；第7部分：DN1200以上管件；第8部分：DN1400绝缘接头；第9部分：DN1550快开盲板；第10部分：56”Class900全焊接球阀；第11部分：线路工程；第12部分：线路焊接；第13部分：冷弯管制作。
-
本部分为Q/SY05019的第7部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。 本部分起草单位：西部管道分公司、石油管工程技术研究院、宝鸡石油钢管有限责任公司、渤海
石油装备制造有限公司。
本部分起草人：王鹏、刘迎来、杨洲、黄忠胜、池强、齐丽华、李炎华、杨放、吉玲康、黄磊、 付彦宏、郭宝利。
II Q/SY05019.7—2017
外径1422mm天然气输送管道技术规范
第7部分：DN1200以上管件
1范围
Q/SY05019的本部分规定了天然气输送管道用DN1250mm～DN1400mm的钢制对焊管件的设计、材料、检验及验收的基本要求。
本部分适用于采用碳钢或低合金钢无缝钢管和焊接钢管制造的对焊管件，其包括三通（最多只有
一条纵焊缝的热拔制三通）、弯头、管帽，以及异径管。
本部分不适用于对管件管体、工厂焊接材料或附件的选择，也不适用于输送酸性天然气或其他腐蚀性介质的管道。
本部分适用于天然气输送管道用DN1250mm～DN1400mm的钢制对焊管件的试制、采购和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T182534 钢及钢产品检验文件的类型 GB 50251 输气管道工程设计规范 GB 50253 输油管道工程设计规范 NB/T47014 承压设备焊接工艺评定 SY/T 0609 优质钢制对焊管件规范 ISO3183 石油和天然气管道运输系统用钢管 ISO 9001 质量管理体系要求（Qualitymanagementsystems一Requirements） ISO9712 无损检测 人员资格鉴定与认证（Non—destructivetesting—Qualificationand
certification of personnel)
ISO13623 石油和天然气工业管道输送系统（Petroleumandnaturalgasindustries一Pipeline transportation systems)
APISpec5L 管线管规范（Specificationforlinepipe） ASMEB31.8 ：气体输送和分配管道系统（Gastransmissionanddistributionpipingsystems） ASNTSNT-TC-1A无损检测人员资格鉴定与认证推荐作法（Recommendedpracticeforqualification
of nondestructive examination personnel)
ASTMA370钢产品机械性能试验的方法与定义（Standardtestmethodsanddefinitionsfor mechanical testing of steel products)
ASTME45钢中夹杂物含量的确定方法（Standardtestmethodsfordeterminingtheinclusion content of steel)
ASTM E112 2平均晶粒度的标准测定方法（Standardtestmethodsfordeterminingaveragegainsize）
1 Q/SY05019.7—2017
MSS SP-75 5 优质锻钢对焊管件规范（Specificationforhigh-test，wroughtbutt-weldingfittings）
3术语和定义
下列术语和定义适用于本文件。
3.1
购方purchaser 业主或业主的代理人、检查人员以及其他被授权的代表。 [Q/SY1513.6—2013，定义3.19]
3.2
制造商 manufacturer 按本部分的要求和合同提供设计、制造、运输管件的制造商并包括它的设备。 [Q/SY1513.6—2013，定义3.15]
3.3
热处理批 heatlotoffittings 按同一工艺进行热处理的同熔炼批、壁厚差不大于6mm的同类管件。 [Q/SY1513.7—2013，定义3.4]
3.4
同类管件fittingsofsametype 弯头、三通、异径管接头和管帽各自称为同类管件。 [Q/SY1513.7—2013，定义3.3]
3.5
制造工艺规范 manufacturingprocedure specification(MPS) 规定工艺控制参数和验收标准的文件，适用于所有管件生产中的制造、检验和试验活动。 [Q/SY1513.7—2013，定义3.5]
3.6
试验批testunit 具有相同设计、原始材料壁厚、加热温度、制造工艺规范以及热处理条件的管件和试件。 [Q/SY1513.7—2013，定义3.6]
4符号和缩略语 4.1符号
下列符号适用于本文件。 D 外径； D. -匹配钢管的规定外径： D. 圆锥形异径管或异径三通任意一点的较小外径； p 设计压力； R. 抗拉强度 ： R.o.5—总伸长率0.5%的屈服强度；
Rsmys 规定最小屈服强度； T- 名义壁厚；
2
