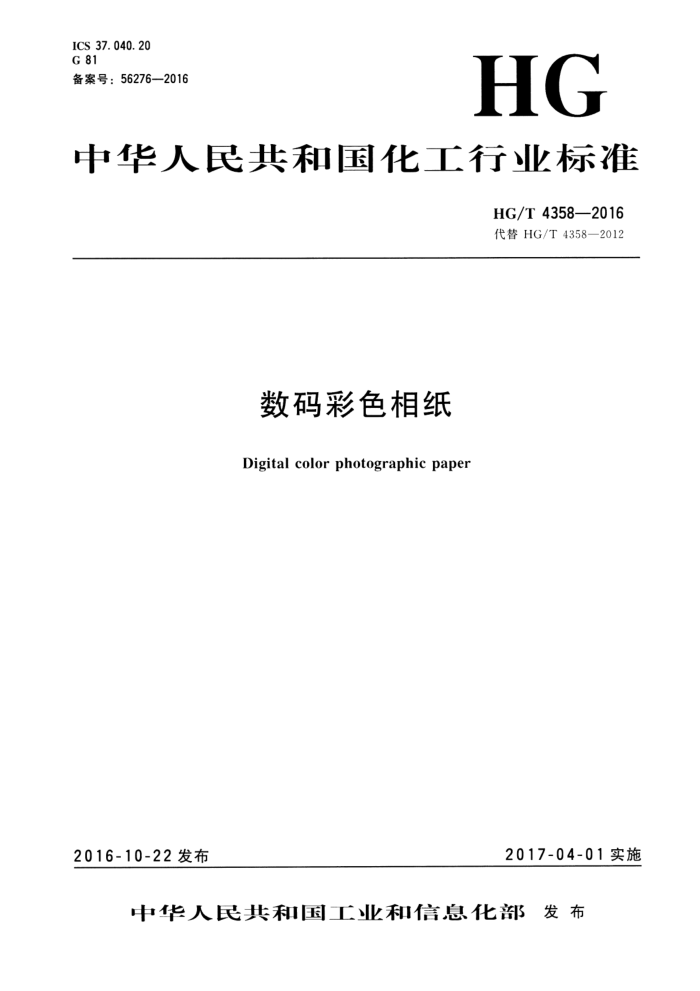

ICS 37. 040. 20 G 81 备案号：56276—2016
HG
中华人民共和国化工行业标准
HG/T4358—2016 代替HG/T4358—2012
数码彩色相纸
Digital color photographic paper
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 HG/T4358—2016
前言
本标准代替HG/T4358-2012《数码彩色相纸》。与HG/T4358一2012相比，除编辑性修改外主要技术变化如下：
去掉了乳剂层粘牢度项目 （见2012年版的表1），去掉了相应的规范性引用文件HG/ T3559和试验方法（见2012年版的2、6.5）；
-
一修改了方法2的感光度指标（见表1，2012年版的表1）；一修改了曝光的描述（见6.2.2，2012年版的6.2.2）；一修改了显影温度（见表4，2012年版的表4）；
修改了产品的贮存温度要求（见8.4，2012年版的8.4）。 本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国感光材料标准化技术委员会 （SAC/TC102）归口。 本标准起草单位：乐凯胶片股份有限公司、汕头乐凯胶片有限公司。 本标准主要起草人：顾煦明、许永宜、赵燕燕。
1 HG/T4358—2016
数码彩色相纸
1范围
本标准规定了数码彩色相纸的产品分类，要求，试验方法，检验规则以及标志、包装、运输和贮存。
本标准适用于数码彩色相纸
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志（GB/T191一2008，m0dIS）780：1997） GB/T 6843 感光材料涂层熔点测定方法 GB/T 9861 成像材料照相胶片和相纸 照相乳剂湿抗划伤的测量方法（GB/T9861一2008，
idtIS018914:2002)
GB/T 11501 摄影 密度测量 第3部分：光谱条件（GB/T11501—2008，idtIS(）5-3：1995）
3术语和定义
下列术语和定义适用于本文件。
3. 1
数码彩色相纸digitalcolorphotographicpaper 在支持体（涂塑纸基）上涂布卤化银感光乳剂制成的影像材料，在数码冲印设备中经曝光、专用
冲洗工艺冲洗后最终输出彩色照片。
4产品分类
产品根据支持体表面状态的不同，可分为光面纸、绒面纸、绸面纸等。
5要求
5.1照相性能和物理性能
按本标准第6章规定的方法曝光、冲洗、测试，数码彩色相纸的照相性能与物理性能应符合表1 的规定。
1 HG/T4358—2016
表1 数码彩色相纸的照相性能与物理性能
指 标感绿层 ≤0. 14 400~700 1. 00~2. 00 ≥1.50 ≥0.45 ≥0.30 ≥0.30
项 日
感蓝层 ≤0. 14 400~700 1. 40 ~2. 40 ≥1.50
感红层 ≤0. 14 400~700 1.00~2.00 ≥1.50
最小密度Dmin
方法1 方法2
照相性能 感光度S
最大密度Dx
光面纸绒面纸绸面纸
冲洗过程中抗划伤力>
物理性能
M90
乳剂层熔点/℃
5. 2 2尺寸
卷筒相纸宽度规格和公差见表2， 常用宽度规格和公差见表3。
表 2 卷筒相纸宽度规格和公差
单位为毫米
标称宽度V N≤120 120<≤260 260V≤650 N>650
裁切宽度 N0. 2 V 0. 4 N 0. 8 N1. 2
公 差 ± 0. 2 ± 0. 4 ± 0. 8 ± 1. 2
表3 卷筒相纸常用宽度规格和公差
单位为毫米
标称宽度 89 102 127 152 203 254 305 406 508 610 762 1016 1143
裁切宽度 88.7 101. 4a 126. 6 151. 6 202.8* 253.6 304. 2 405.2 507. 2 609.2 760.8 1 014. 8 1141. 8
公 差 +8:2 ± 0. 2 ± 0. 4 ± 0. 4 ± 0. 4 ± 0. 4 ± 0. 8 ± 0. 8 ±0. 8 ± 0. 8 ± 1. 2 ± 1. 2 ± 1. 2
此裁切宽度与表2中的规定不一致。 此公差与表2中的规定不一致。
2 HG/T4358—2016
除上面规定之外，可根据用户要求提供其他规格。相纸的长度和宽度根据供需双方协商决定。相纸的长度不得低于标称长度 5.3表观质量 5.3.1生片
相纸表观应清洁，无手印、油污、斑点、划伤、气泡、脱涂、拉丝、条道等缺陷。 5.3.2白片
相纸不经曝光，直接显影定影，相纸乳剂层应不起泡、不脱落，白片上不得有斑点、条道等缺陷。 5.3.3灰片
相纸加工成灰片，画面上不得有影响画面质量的密度不均、斑点、条道等缺陷。
6试验方法
6.1试验条件
本标准各项目的测试，如无其他规定，试验均应在温度23℃土3℃、相对湿度30%～65%的环境条件下进行。 6.2照相性能（Dmin，S，Dmax）的测定
6.2.1取样
用于测试的样品应在本标准6.1规定的条件下平衡2h后取样。卷筒相纸在距卷头或尾0.5m以上取样，从样品上裁切与感光仪相适应的2条片段作为试样。 6.2.2曝光
使用高照度曝光仪曝光。高照度曝光仪应使用能量计进行校正，20次曝光平均值为15叫士 0. 2 uJ。
高照度曝光仪采用氙气闪光灯，控制电压为220V（AC）。曝光仪所使用的光楔板，光学透射密度范围为0.19～3.04。曝光梯级：20级，每级的密度递增为0.15D。 6.2.3冲洗
试样曝光后应在1h内冲洗。相纸冲洗采用RA-4T.艺和所有适合RA-4T.艺的套药。新配制好的药液保存在密封的容器内，在常温下放置24h后使用。
标准RA-4.T.艺参数见表4。
3 HG/T4358—2016
表4标准RA-4工艺
程序显影漂定水洗干燥
温度/℃ 37.8±0.3 30~36 30~37 <96
时间/s 45±1 45 ± 1 90±1 55±1
6.2.4 密度测量及曲线绘制
密度测量采用反射密度。密度测量的几何条件应满足入射光为40°～50°的环周光束，测量光为小于
5°的垂直反射光束，密度测量的光谱条件应符合GB/T11501中A状态反射密度DR（SA：AB）、 DR（SA：A;）、DR（SA:AR）的规定
测量已加工试样的光学密度。在蓝、绿、红光下分别测量黄、品红、青层的光学密度。以密度值为纵坐标、曝光量对数值为横坐标绘制相纸的感光特性曲线，如图1所示。
Deo
D
1.0 D4
Dani
-1 IgH
-2
0
IgH
图1方法1感光特性曲线示意图
6. 2. 5 照相性能计算 6. 2. 5.1 最小密度
未曝光试样在标准条件下加T，按6.2.4方法测得的相纸感光层和纸基的总密度。 6. 2.5.2 感光度 6.2.5.2.1 方法1
各层感光度分别按公式（1）计算：
S=(4-1gHm)X100
(1)
4 HG/T4358—2016
式中： Hm 特性曲线上M点对应的曝光量（M点的密度等于最小密度加0.6）；
4，100———计算感光度规定的系数。 6.2.5.2.2方法2
特性曲线上密度为0.8处的1gH值。 各层感光度分别按公式（2）计算：
S=lgH
(2)
-..
式中： H—特性曲线上密度为0.8处对应的曝光量。
6.2.5.3最大密度
各层特性曲线上最高点T对应的密度值。 6. 3 冲洗过程中抗划伤力
按GB/T9861进行，使用针头半径为0.38mm的划针。 6. 4 乳剂层熔点
按GB/T6843进行。 6.5尺寸 6.5.1宽度
卷筒相纸宽度≤120mm的，用精度不低于0.01mm的长度计量器具测量；卷简相纸宽度>120mm 的，用精度不低于0.1mm的长度计量器具测量。 6.5.2长度
卷筒相纸的长度用机器上的米数计测量。 6.6 表观质量
6.6.1生片
取一段或一张未冲洗加工的相纸，在白光下目视检验。 6. 6. 2 白片
取一段或一张未冲洗加工的相纸，不曝光，按6.2.3冲洗，得一白片，目视检验。 6.6.3灰片
取一段或一张相纸，经适度均匀曝光，使其按6.2.3显影，控制密度为0.8～1.1，目视检验。
7检验规则
7. 1 1出厂检验
由生产厂的质量检验部门按表5规定的检验频率进行检验，合格后方可出厂。
5 HG/T4358—2016
表5 5检验批量和检验频率
检验项日照相性能表观质量尺 寸
检验批量每生产周期产品为一批
检验频率至少每批检验2次至少每5轴测1次每批检验1次
每台设备不经调整裁切规格的产品为一批
7. 2 型式检验
型式检验应包括本标准规定的全部项目。 产品有下列情况之一时，应进行型式检验： a） 新产品或老产品转厂生产的试制定型鉴定： b) 正常生产时，每年进行一次型式检验； c） 配方、工艺有较大改变时； d) 停产半年以上恢复生产时； e) 出厂检验结果与上次型式检验有较大差异时： f) 质量监督机构提出检验要求时。
7.3抽样
型式检验的样品从出厂检验合格的样品中抽取，抽取1卷。 7.4判定
产品的各项指标检验，若样本单位的检验结果符合本标准的规定，则判为合格。当检验结果中有一项不符合要求时，可重新抽样，对不合格项抽取两个样本单位进行复检，复检结果合格则判定该批产品为合格，仍有不合格时整批判为不合格。 7.5验收
需方有权按本标准规定进行产品验收，经检验合格的产品应予以接收。若经检验有不合格项目，则应加倍取样进行复检，以复检结果为准。供需双方对检验结果有异议时，以方法1为仲裁方法。
8 标志、包装、运输和贮存
8.1标志
相纸的外包装容器上应注明下列内容：产品名称、商标、型号、规格、产品标准编号、数量、重量、产品乳剂号、有效期、厂名、厂址，以及小心轻放、防潮防晒、防辐射等内容和标志。并应符合 GB/T191的规定。 8.2包装
卷筒相纸的包装以卷为最小包装单位。相纸乳剂面向外或向内卷绕在纸轴芯上，卷尾用不干胶条粘贴，再将塑料轴档装入纸轴芯两端。外包装用瓦楞纸箱，每箱产品应附产品合格证明和使用说明书。
6
