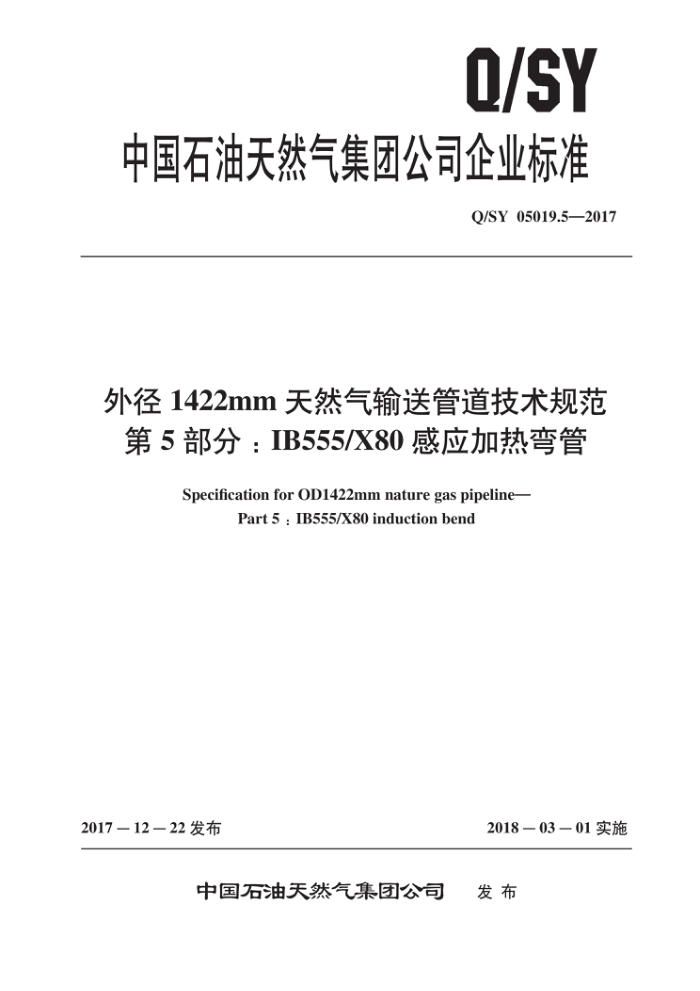

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05019.5—2017
外径1422mm天然气输送管道技术规范第5部分：IB555/X80感应加热弯管
Specification for OD1422mm nature gas pipeline-
Part5:IB555/X80inductionbend
2018－03－01实施
2017一12一22发布
中国石油天然气集团公司 发布 Q/SY05019.5—2017
目 次
前言：
. III
范围 2 规范性引用文件 3 术语和定义 4符号和缩略语 4.1 符号 4.2 缩略语 5购方提供的信息 5.1 基本信息 5.2 补充信息 6 弯管规格
1
原材料 8 制造工艺要求 8.1 总则 8.2 制造工艺确认 8.3 首批检验
7
6
6
弯管性能要求 9.1 取样 9.2 拉伸性能 9.3 夏比冲击韧性 9.4 硬度 9.5 弯管焊缝导向弯曲性能 9.6 金相组织及晶粒度检查 10 尺寸、几何形状和允许偏差 10.1 直径 10.2 外弧侧壁厚减薄率 10.3 椭圆度 10.4 弯曲角度与曲率半径 10.5 弯管平面度 10.6 弯管管端垂直度 10.7 弯管管端平面度 10.8 管端加工
9
10 10
10
10
10 1 1
1 12 2 Q/SY05019.5—2017
工艺质量和缺陷修整 11.1 表面质量 11.2 凹痕 11.3 支撑物 11.4 缺陷的修补 12 检验和试验 12.1 总则 12.2 弯管检验频率 12.3 力学性能检验 12.4 几何尺寸检测 12.5 购方检验 12.6 无损检测 12.7 试验与检验要求 13 标志 14 涂层和保护层 15 质量证明书 16 弯管装运 16.1 搬运 16.2 存放 16.3 装运 16.4 堆放 16.5 坡口保护 16.6 焊缝保护 16.7 隔离 16.8 清理附录A (规范性附录) 制造工艺附录B (规范性附录) 首批检验附录C（规范性附录） 弯管无损检测附录D（资料性附录） 标志的说明
11
13
13 13 14 14
14
14 14 14 15 15 16 16
16
17
17
17 17
18 ..18 · 18 : 18 · 18 · 18 · 19 .· 20
.21
23
II Q/SY05019.5—2017
前言
Q/SY05019《外径1422mm天然气输送管道技术规范》分为以下13个部分：
第1部分：X80M级螺旋缝埋弧焊管用热轧板卷；第2部分：X80M级螺旋缝埋弧焊管；第3部分：X80M级直缝埋弧焊管用热轧钢板第4部分：X80M级直缝埋弧焊管；第5部分：IB555/X80感应加热弯管第6部分：IB555/X80感应加热弯管母管；第7部分：DN1200以上管件；第8部分：DN1400绝缘接头；第9部分：DN1550快开盲板；第10部分：56”Class900全焊接球阀；第11部分：线路工程；第12部分：线路焊接；第13部分：冷弯管制作。
-
本部分为Q/SY05019的第5部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。 本部分起草单位：西部管道分公司、石油管工程技术研究院、宝鸡石油钢管有限责任公司、渤海
石油装备制造有限公司。
本部分起草人：王鹏、池强、杨洲、杨贵民、刘迎来、齐丽华、李炎华、杨放、吉玲康、黄磊、 付彦宏、郭宝利。
II Q/SY05019.5—2017
外径1422mm天然气输送管道技术规范第5部分：IB555/X80感应加热弯管
1范围
Q/SY05019的本部分规定了天然气输送管道用外径1422mmIB555/X80-PSL2感应加热弯管的基本参数、原材料、制造工艺、材料性能、几何尺寸、工艺质量与缺陷修补、检验与试验、标志、涂层与保护、质量证明书及装运等要求。
本部分适用于试制输送符合ISO13686或GB17820二类气质及以上要求的天然气管道弯管。 本部分适用于IB555X80感应加热弯管的试制、采购和验收。 本部分不适用于试制输送酸性天然气、原油或其他腐蚀性介质的管道弯管。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB17820天然气 GB/T18253 钢及钢产品检验文件的类型 GB/T19001—2016质量管理体系要求 Q/SY05019.6外径1422mm天然气输送管道技术规范第6部分：X80感应加热弯管母管 Q/SY1513.6一2013油气输送管道用管材通用技术条件第6部分：感应加热弯管 ISO9712 无损检测人员资格鉴定与认证 ISO11484 钢铁产品无损检测人员的雇主资格制度 ISO13686 天然气质量指标 APISpec5L 管线钢管规范 ASNTSNT-TC-1A无损检测人员资格鉴定与认证推荐实施方法 ASTMA370 钢产品机械性能试验的标准试验方法和定义 ASTME112 金属材料平均晶粒度测定方法 ASTME45 测定钢材夹杂物含量的试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
弯曲段 arc 弯管的弯曲部分。 [Q/SY1513.6—2013，定义3.1] Q/SY05019.5—2017
3.2
弯曲角度bendangle 整个弯管的方向变化部分所形成的平面角。 [Q/SY1513.6—2013，定义3.2]
3.3
工艺评定试验 processqualificationtest 依据制造工艺规范（MPS）要求生产一根弯管，进行质量检验，证明所生产的弯管能够满足本部
分的要求，可以按照本部分要求进行弯管生产的试验。
[Q/SY1513.6—2013，定义3.3]
3.4
弯曲半径bendradius 从弯管的弯曲中心到其中心轴线的距离。 [Q/SY1513.6—2013，定义3.4]
3.5
缺陷defect 尺寸和／或分布密度超出本部分规定的验收极限的缺欠。 [Q/SY1513.6—2013，定义3.5]
3.6
外弧侧 extrados 弯管弯曲段的外侧部分。 [Q/SY1513.6—2013，定义3.6]
3.7
熔炼批heat 采用一种工艺生产的同一个批次的钢材。
3.8
缺欠 imperfection 按本部分所述的检查方法检验出来的产品壁厚内部或表面的不连续性和不规则处。 [Q/SY1513.6—2013，定义3.9]
3.9
感应加热弯制 Jinductionbending 利用感应加热方法在钢管圆周形成一条狭窄的环形加热带，在钢管移动的同时，使其连续弯曲的
工艺。
[Q/SY1513.6—2013，定义3.11] 3.10
检验inspection 测量、检查、试验、称重、测定产品的一个或多个特性的活动，并将这些活动的结果与规定要求
进行对比，以确定符合性。
[Q/SY1513.6—2013，定义3.12]
3.11
内弧侧 intrados 弯管弯曲段的内侧部分。 [Q/SY1513.6—2013，定义3.13]
2
