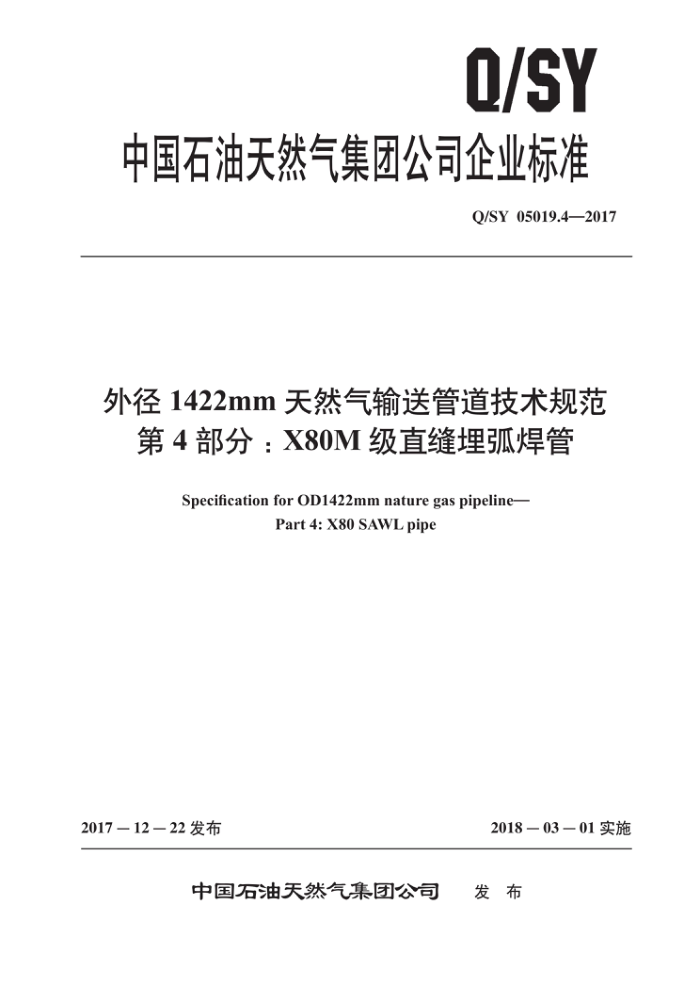

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05019.4—2017
外径1422mm天然气输送管道技术规范
第4部分：X80M级直缝埋弧焊管
Specification for OD1422mm nature gas pipeline
Part 4: X80 SAWL pipe
2018－03－01实施
2017—12一22发布
中国石油天然气集团公司 发布 Q/SY05019.4—2017
目 次
..III
前言· 范围
1
2 规范性引用文件 3 术语和定义
总则 5 订货应提供的信息 6 制造要求 6.1 钢管类型及制造工艺 6.2 扩径 6.3 材料要求 6.4 热处理 6.5 可追溯性 6.6 表面清洁状态 6.7 制造工艺确认 6.8 首批检验 6.9 生产过程控制试验性能要求 7.1 化学性能 7.2 金相组织 7.3 常规力学性能 7.4 静水压试验 7.5 购方检验 7.6 试验的种类及频次尺寸、重量、长度和管端加工
4
12 ·13 .13
.
.·14 .·14 .·14 .14 ·15 ·15 .·16 ··16 ·16 17
8
8.1 总则 8.2 直径 8.3 椭圆度 8.4 壁厚 8.5 重量 8.6 长度 8.7 直度 8.8 管端加工外观及工艺质量检查
Q Q/SY05019.4—2017
9.1 外观检查 9.2 工艺质量 10 无损检测
·17 ·18 19 .·19 .·19 ....20 ·24 .·24 ·25 ·25 ·26 26 ·27 ·27 ·27 ·29 ·29 ·30 ·30 ·30 .·30 .·31 ..32 ..34 ·36 ·38
10.1 无损检测人员专业检测资格要求 10.2 检验的标准做法 10.3 钢管焊缝无损检测方法 10.4 钢管的分层无损检测 10.5 钢管的非分层缺陷的无损检测 10.6 剩磁测量要求 10.7 缺陷钢管的处理
11 标志和保护性涂层：
11.1 标志 11.2 保护性涂层
12 文件、 装运及管端保护
12.1 质量证明书 12.2 钢管装运 12.3 钢管堆放 12.4 管端保护
13 工厂资质和质量控制·
13.1 钢管生产厂资质 13.2 钢管制造厂质量控制
附录A（规范性附录） 管道设计参数及数据单附录B（规范性附录） X80管线钢带状组织评定方法附录C（规范性附录） 单炉、小批量试制及检验程序附录D(规范性附录) 制造工艺评定附录E（规范性附录） 首批检验及首批出证试验附录F（规范性附录） 生产过程控制试验附录G（规范性附录） X80管线钢铁素体晶粒度测定法附录H（规范性附录） 夏比冲击试样断口分离程度分级方法附录I(规范性附录） 购方检验附录J（规范性附录） 缺陷的补焊附录K(规范性附录） 焊接工艺评定
41
·44 ·47 ··49 ·50 ·51
II Q/SY05019.4—2017
前言
Q/SY05019《外径1422mm天然气输送管道技术规范》分为以下13个部分：
第1部分：X80M级螺旋缝埋弧焊管用热轧板卷；第2部分：X80M级螺旋缝埋弧焊管；第3部分：X80M级直缝埋弧焊管用热轧钢板第4部分：X80M级直缝埋弧焊管；第5部分：IB555/X80感应加热弯管第6部分：IB555/X80感应加热弯管母管；第7部分：DN1200以上管件；第8部分：DN1400绝缘接头；第9部分：DN1550快开盲板；第10部分：56”Class900全焊接球阀；第11部分：线路工程；第12部分：线路焊接；第13部分：冷弯管制作。
本部分为Q/SY05019的第4部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。 本部分起草单位：西部管道分公司、石油管工程技术研究院、宝鸡石油钢管有限责任公司、渤海
石油装备制造有限公司。
本部分起草人：齐丽华、闵希华、池强、杨洲、林小飞、张伟卫、赵新伟、吉玲康、李鹤、熊庆人、李为卫、黄磊、牛辉、刘涛。
III Q/SY05019.4—2017
外径1422mm天然气输送管道技术规范
第4部分：X80M级直缝理弧焊管
1范围
Q/SY05019的本部分规定了陆上埋地天然气输送管道用外径1422mm，X80M直缝埋弧焊管的化学成分、显微组织、力学性能、静水压试验、几何尺寸、工艺质量、无损检测、工厂资质认证和质量控制等要求
本部分适用于陆上埋地输送符合GB17820二类气质要求的天然气直缝埋弧焊钢管。 本部分适用于APISpec5L：2012（45版）PSL2级产品钢管，钢管钢级为APISpec5L：2012（45
版）X80M，钢管规格为外径1422mm×21.4mm、外径1422mm×25.7mm、外径1422mm×30.8mm。
本部分不适用于输送酸性天然气或其他腐蚀性介质的管道，也不适用于基于应变设计地区使用的钢管。穿跨越用钢管除应满足本部分要求外，还应满足相应穿跨越规范的要求。
本部分适用于外径1422mm，X80M钢级直缝埋弧焊管的试制、采购和验收。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4335 低碳钢冷轧薄板铁素体晶粒度测定法 GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T 9445 无损检测人员资格鉴定与认证 GB/T10561—2005钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T13298 金属显微组织检验方法 GB 17820 天然气 GB/T19001 质量管理体系要求 NB/T47013.3承压设备无损检测第3部分：超声检测 SY/T6423.1一2013石油天然气工业钢管无损检测方法第1部分：焊接钢管焊缝缺欠的射线检测 SY/T6423.2一2013石油天然气工业钢管无损检测方法第2部分：焊接钢管焊缝纵向和/
或横向缺欠的自动超声检测
SY/T6423.3—2013石油天然气工业 钢管无损检测方法第3部分：焊接钢管用钢带/钢板分层缺欠的自动超声检测
SY/T6423.4—2013 石油天然气工业 钢管无损检测方法第4部分：无缝和焊接钢管分层缺欠的自动超声检测
SY/T6423.5—2014 石油天然气工业 钢管无损检测方法第5部分：焊接钢管焊缝缺欠的数字射线检测
SY/T 6476 管线钢管落锤撕裂试验方法
1 Q/SY05019.4—2017
SY/T6577.1 管线钢管运输第1部分：铁路运输 SY/T6577.2 管线钢管运输第2部分：内陆及海上船舶运输 SY/T 6577.3 管线钢管运输第3部分：卡车运输 ISO10893-4 钢管的无损检测第4部分：用于表面缺陷探测的无缝和焊接钢管的液体渗透
检查
ISO 10893-5 钢管的无损检测第5部分：用于表面缺陷探测的无缝和焊接铁磁性钢管的磁粉检查
ISO10893-6 钢管的无损检测第6部分：用于缺陷探测的焊接钢管的焊缝射线探伤（Non- destructive testing of steel tubesPart 6 : Radiographic testing of the weld seam of welded steel tubes for the detection of imperfections)
ISO10893-8钢管的无损检测第8部分：无缝钢管和焊管之分层缺陷的自动超声波探伤 (Non-destructive testing of steel tubes—Part 8 : Automated ultrasonic testing of semaless and welded steel tubesforthedetectionoflaminarimperfections
ISO10893-9钢管的无损检测第9部分：焊接钢管制造用带材板材中层状缺陷探测的自动超声波检测（Non-destructivetesting of steel tubes—Part 9：Automated ultrasonic testing forthe detection of laminarimperfectionsinstrip/plateusedforthemanufactureofweldedsteeltubes)
ISO10893-11钢管无损检测第11部分：焊接钢管焊缝纵向和/或横向缺欠的自动超声波检测方法(Non-destructive testing of steel tubes—Part 11：Automated ultrasonic testing of the weld seam of welded steel tubes for the detection of longitudinal and/or transverse imperfections)
ISO11484 钢产品无损检验（NDT）人员的雇主评定体系 APISpec5L：2012（45版）管线钢管规范 ASNTSNT-TC-1无损检测人员的资格鉴定及认证推荐做法 ASTMA370 钢产品机械性能试验的方法与定义
ASTM A435 钢板直射声束超声检验规范 ASTM A578 特殊用途平板和复合钢板纵波超声波检验标准规范 ASTM A751 钢产品化学分析的试验方法、步骤和定义 ASTM A956 钢产品里氏硬度试验标准方法 ASTM A1038 采用超声波接触阻抗法便携式硬度仪标准做法 ASTM E92-16 金属材料维氏及努氏硬度标准试验方法 ASTM E94 射线检验标准指南 ASTM E110 金属材料便携式硬度仪压痕硬度试验方法 ASTM E112 金属平均晶粒度的测定方法 ASTM E164 焊件的接触式超声波检验标准操作方法（Standardpracticeforcontactultrasonic
testing of weldments)
ASTM E165 液体渗透标准试验方法 ASTM E213 金属管超声波检验标准作法 ASTM E273 焊接钢管焊接区超声波检验标准作法 ASTM E587 接触式超声斜射检测方法（Standardpracticeforultrasonicangle-beamcontacttesting） ASTME709 磁粉检验标准做法
3术语和定义
APISpec5L：2012（45版）界定的以及下列术语和定义适用于本文件。
2
