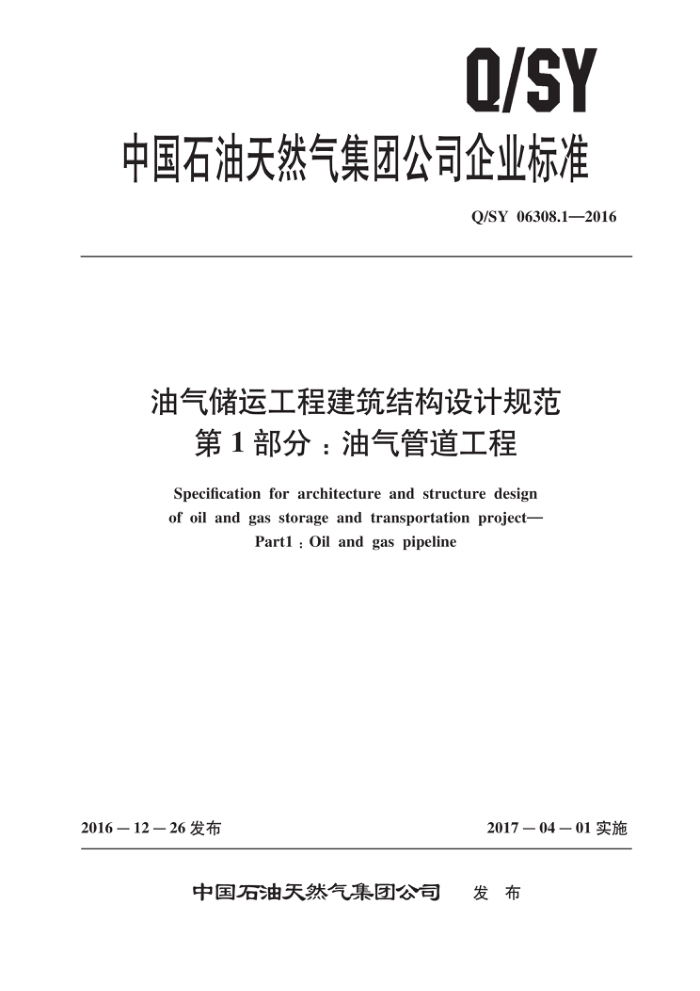

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06308.1—2016
油气储运工程建筑结构设计规范
第1部分：油气管道工程 Specification for architecture and structure design of oil and gas storage and transportation project-
Partl : Oil and gas pipeline
2017－04－01实施
2016一12一26发布
中国石油天然气集团公司 发布 Q/SY 06308.1—2016
目 次
前言· 范圈
规范性引用文件术语和定义基本要求 4.1 一般规定 4.2 建筑物分类、构成及基本特征 4.3 气候对建筑的基本要求 4.4 房间面积及尺寸 4.5 荷载藏分类和荷载组合 4.6 结构耐久性设计 4.7 结构抗震设计 4.8 结构选型 4.9 材料选用 4.10 防腐蚀设计 5 墙体 6 屋面 6.1 屋面防水等级及材料 6.2 屋面排水 6.3 屋面保温隔热 6.4 屋面防火
2
3
4
台阶、 坡道、散水门窗 8.1 一般规定 8.2 门、 窗物理性能地基
7
8
9
9.1 一般规定 9.2 土岩组合地基及岩石地基 9.3 填土地基 9.4 岩溶与土洞地基 9.5 软弱地基 9.6 液化土地基
一 Q/SY 06308.1—2016
9.7 湿陷性黄土地基 9.8 膨胀土地基 9.9 盐渍土地基 9.10 冻土地基 10 管墩、 管架 10.1 般规定 10.2 计算要点 10.3 构造要求 10.4 预埋件 11 设备基础 11.1 般规定 11.2 计算要点 11.3 构造要求 12 池体结构 12.1 般规定 12.2 计算要点 12.3 构造要求· 13 高耸结构 13.1 一般规定·
13 13 13 13
14
14 14 · 17 · 17 · 17 ·17 18 19
19
19 ·20 20
·21 21 .23 ·· 23 · 24 ·24 ·24 25 ·25 ·26 26
一
13.2 计算要点 13.3 构造要求· 14 钢梯钢平台· 14.1 钢梯· 14.2 钢平台 15 储基础· 15.1 一般规定 15.2 计算要点 15.3 构造要求附录A（规范性附录） 站场主要建筑物特征参考文献·
1
76
II Q/SY 06308.1—2016
前言
Q/SY06308《油气储运工程建筑结构设计规范》是油气储运工程建设系列标准之一。该标准分为以下2个部分：
第1部分：油气管道工程：第2部分：液化天然气预应力混凝土外罐。
本部分为Q/SY06308的第1部分。 本部分按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分由中国石油天然股份有限公司天然气与管道分公司、中国石油天然气集团公司工程建设分
公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油天然气管道工程有限公司、中国石油天然股份有限公司天然气与管道
分公司、中国石油天然气股份有限公司西气东输管道分公司、中国石油天然气股份有限公司管道建设项目经理部。
本部分主要起草人：朱俊岩、杨、岳患、杨鲲、顾宗昂、李兵兵、高宏义、魏成国、陈玥、罗丝雨、李志勇下祥军、郑伟、于肤洋、李雨佳。
II Q/SY06308.1—2016
油气储运工程建筑结构设计规范
第1部分：油气管道工程
1范围
Q/SY06308的本部分规定了油气管道站场及阀室的建筑与结构设计基本规定、建筑构件（墙体屋面、楼梯等）设计要求、地基与基础的选用及技术要求、各类结构形式的设计要求、构筑物的设计要求等内容。
本部分适用于新建油气管道站场及阀室的建、构筑物的建筑与结构设计。改扩建油气管道站场及阀室的建、构筑物的建筑与结构设计可参照执行。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB 50003 砌体结构设计规范 GB50007 建筑地基基础设计规范 GB 50009 建筑结构荷载规范 GB50010 混凝土结构设计规范 GB 50011 建筑抗震设计规范 GB 50016 建筑设计防火规范 GB 50017 钢结构设计规范 GB 50025 湿陷性黄土地区建筑规范 GB 50033 建筑采光设计标准 GB 50046 工业建筑防腐蚀设计规范 GB 50112 膨胀土地区建筑技术规范 GB 50135 高算结构设计规范 GB 50176 民用建筑热工设计规范 GB 50178 建筑气候区划标准 GB 50183 石油天然气工程设计防火规范 GB 50191 构筑物抗震设计规范 GB 50222 建筑内部装修设计防火规范 GB 50223 建筑工程抗震设防分类标准 GB 50345 屋面工程技术规范 GB 50473 钢制储罐地基基础设计规范 GB 50693 坡屋面工程技术规范 GB/T50942 盐渍土地区建筑技术规范 CECS138 给水排水工程钢筋混凝土水池结构设计规程
1 Q/SY06308.1—2016
JGJ94建筑桩基技术规范 JGJ 113 3建筑玻璃应用技术规程 JGJ 118 3冻土地区建筑地基基础设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
设计使用年限designworkinglife 设计规定的结构或结构构件不需进行大修即可按其预定目的使用的时期。
3.2
荷载组合 合loadcombination 按极限状态设计时，为保证结构的可靠性而对同时出现的各种荷载设计值的规定。
3.3
基本组合fundamentalcombination 承载能力极限状态计算时，永久荷载和可变荷载的组合。
3.4
标准组合nominalcombination 正常使用极限状态计算时，采用标准值或组合值为荷载代表值的组合。
3.5
地基处理groundtreatment 提高地基承载力，改善其变形性能或渗透性能等而采取的技术措施。
3.6
复合地基 compositeground 部分土体被增强或被置换，形成由地基和竖向增强体共同承担荷载的人工地基。
3.7
混凝土结构 concrete structure 以混凝土为主制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构等。
3.8
砌体结构masonrystructure 由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。是砖砌体、砌块砌体和石砌体
结构的统称。 3.9
钢结构steel structure 以焊接、锚栓连接或螺栓连接为连接手段，将钢构件和部件连接成整体的结构。
3.10
高耸结构high-risingstructure 相对高而细的结构，包括钢塔、钢杆及钢筋混凝土杆塔等。
4基本要求 4.1一般规定 4.1.1 1建筑平面、空间布置应满足工艺流程、设备布置、生产操作、设备安装和维修等要求。防火设 2 Q/SY
