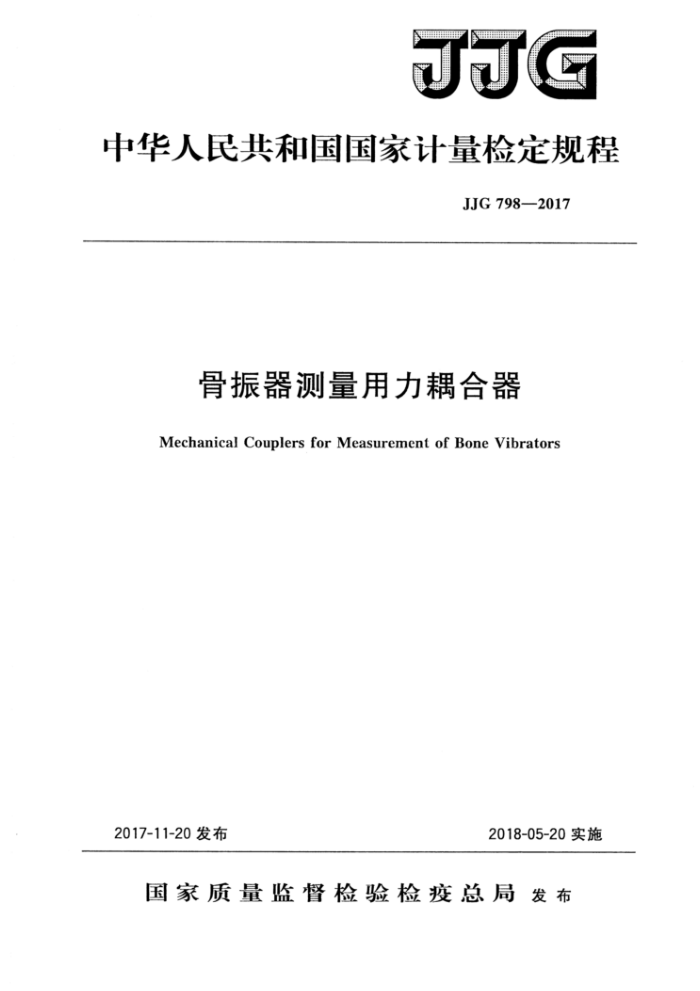

JJG
中华人民共和国国家计量检定规程
JJG798-2017
骨振器测量用力耦合器
Mechanical Couplers for Measurenent of Bone Vibrators
2017-11-20发布
2018-05-20实施
国家质量监督检验检疫总局发布 JJG798—2017
骨振器测量用力耦合器
检定规程
JJG798—2017 代替JJG798-1992
Verification Regulation of Mechanical Couplers for
Measurement of Bone Vibrators
归口单位：全国声学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：上海市计量测试技术研究院
中国人民解放军医用声学计量测试研究总站
本规程委托全国声学计量技术委员会负责解释 JJG7982017
本规程主要起草人：
钟波（中国计量科学研究院）蔡晨光（中国计量科学研究院）
参加起草人：
邓静（上海市计量测试技术研究院）冀飞（中国人民解放军医用声学计量测试研究总站）冯秀娟（中国计量科学研究院） JJG798—2017
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (5) (8) (8) (9)
范围· 2 引用文件· 3 术语和计量单位 3.1骨振器.. 3.2力耦合器 3.3 交变振动力级 3.4 力阻抗 3.5力阻抗级 3.6力灵敏度·.. 3. 7 力灵敏度级· 4 概述 5计量性能要求 5.1力阻抗级 5.2 力阻抗相位角 5.3力灵敏度级 6通用技术要求· 6.1 外观· 6.2标志 7计量器具控制· 7.1 检定条件· 7.2检定项目· 7.3检定方法 7. 4 检定结果的处理.. 7.5检定周期· 附录A检定证书和检定结果通知书的内页格式
1
.
..
.
I JJG798—2017
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》的要求和格式编写，并依据JJF1059.1一2012《测量不确定度评定与表示》评定检定结果的测量不确定度。
本规程主要参考IEC60318-6：2007电声学人头和耳模拟器第6部分：骨振器测量用力耦合器（ElectroacousticsSimulatorsofhumanheadandear—Part6：Me chanicalcouplerforthemeasurementofbonevibrators），对JJG798—1992《标准仿真乳突》进行修订。与JJG798--1992相比，除编辑性修改外主要技术变化如下：
一将“标准仿真乳突”改为“骨振器测量用力耦合器”。 一增加了“术语和计量单位”。 一修改了计量性能要求：增加了力阻抗级和力阻抗相位角两项指标及其允差。 一在“计量标准及主要配套设备”中，将“测量放大器”更换成“声分析仪”；
增加了电荷放大器和LCR阻抗测量仪。
一在“检定方法”中，增加了力阻抗级和力阻抗相位角的检定方法。
修改了检定证书/检定结果通知书内页格式。 本规程的历次版本发布情况： —JJG798—1992。
I JJG798—2017
骨振器测量用力耦合器检定规程
1范围
本规程适用于骨振器测量用力耦合器的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJG338—2013电荷放大器 JF1001—2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 GB/T3102.7声学的量和单位 GB/T3947声学名词术语 GB/T15951-1995骨振器测量用力耦合器 IEC60318-6：2007电声学人头和耳模拟器第6部分：骨振器测量用力耦合
器 (Electroacoustics—Simulators of human head and ear-Part 6: Mechanical coupler for themeasurement of bone vibrators)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
本规程采用GB/T3102.7中规定的量和单位。 JF1001一2011、JJF1034一2005和GB/T3947界定的及以下术语和定义适用于本
规程。 3.1骨振器bonevibrator
可将电振荡信号转换为机械振动，并且能与人体头部的颅骨结构耦合（通常是与乳突耦合）的机电换能器。
[IEC60318-6：2007，定义3.1] 3.2力耦合器mechanicalcoupler
一种能够校准骨振器的装置，在加载规定静态力的条件下与骨振器耦合时，提供规定的力阻抗。其内部的机电换能器可测量骨振器与力耦合器接触面间的交变振动力。
［IEC60318-6：2007，定义3.2] 注：也可称为仿真乳突（artificialmastoid）。
3.3交变振动力级alternatingforcelevel
交变振动力有效值的平方除以参考值（1μN）的平方，取以10为底的对数后乘
1 JJG798—2017
表1力耦合器力阻抗级标称值及最大允许误差力阻抗级/dB
力阻抗级/dB 标称值
频率/Hz
频率/Hz
标称值 48. 9 47. 4 45.8 44.3 42.9 41. 3 39.9 38.5 37. 4 37. 0 35.5 34.0
最大允许误差
最大允许误差
125 160 200 250 315 400 500 630 750 800 1 000 1 250 其他条件不变，当静态力降至（2.5士0.5）N时，250Hz处的力阻抗级应比静态
±2.5 ±2.5 ±2.5 ±2.5 ±2.5 ±2.5 ±2.5 ±2.5 ±2.5 ±2.5 ±3.2 ±3.2
1 500 1 600 2 000 2 500 3 000 3 150 4000 5 000 6 000 6 300 8000
32.4 31.9 29.8 27.8 27.2 27.3 29.5 32.6 34.4 34.6 35.1
±3.2 ±3. 2 ±3. 2 ±3. 2 ±3. 2 ±3. 2 ±3.2 ±3.5 ±3.5 ±3.5 ±3.5
力为5.4N时测得的力阻抗级低2.0dB，最大允许误差为士0.9dB。 5.2力阻抗相位角
当与5.1中规定的相同条件加载5.4N静态力时，力耦合器在频率250Hz及温度 (23士1)℃的力阻抗相位角应为一63.0°士6.0°。 5.3力灵敏度级
当与5.1中规定的相同条件加载5.4N静态力时，力耦合器力灵敏度级在相邻两次检定时间内的变化量不应超过：125Hz～2000Hz，士3.0dB；2000Hz以上， ±5.0 dB。
6 通用技术要求
6.1外观
力耦合器不应有影响性能的机械损伤，其表面的橡皮不应有明显的老化。 6.2标志
力耦合器应具有以下清晰而耐久的标志： 1）制造厂的名称或商标； 2）型号； 3）出厂编号。 计量器具控制
7
计量器具控制包括力耦合器的首次检定、后续检定和使用中检查。
