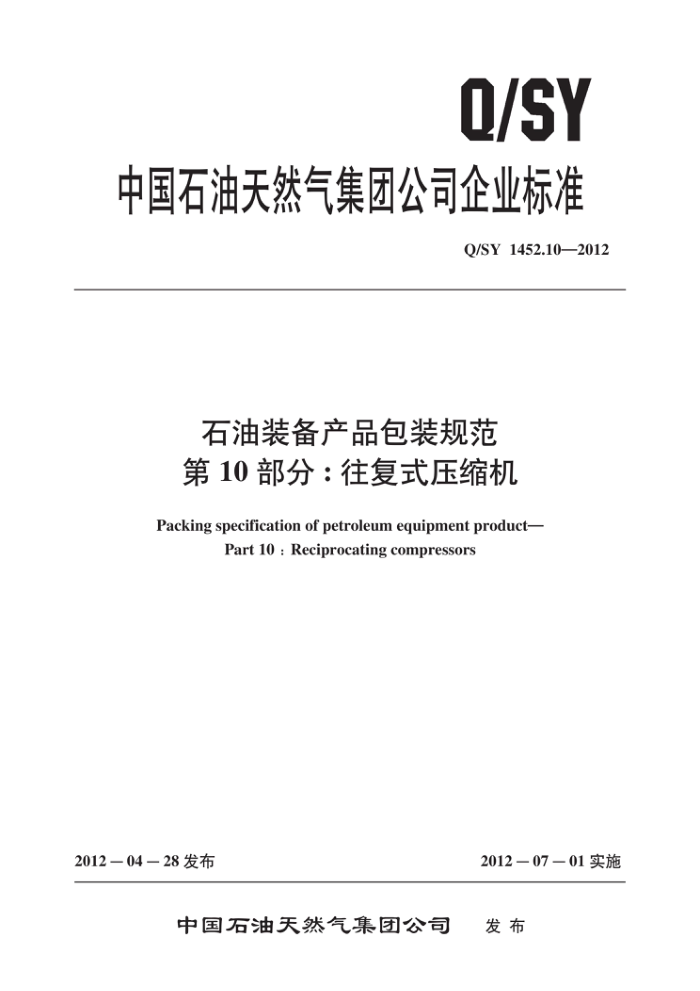

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1452.10—2012
石油装备产品包装规范第10部分：往复式压缩机
Packing specification of petroleum equipment product-
Part 10 : Reciprocating compressors
2012－04－28 发布
2012－07－01实施 Q/SY 1452.10—2012
目 次
前言· 范围 2 规范性引用文件 术语和定义
II
1
3 x 5 6
2
包装总则包装前准备包装要求
2
7 标识 8 试验与检验附录A (规范性附录) “中国石油装备”品牌标识参考文献·
: 10 :13 14 :18 Q/SY 1452.10—2012
前言
Q/SY1452《石油装备产品包装规范》分为13个部分：
第1部分：钻机和修井机；第2部分：钻井泵；第3部分：钻头；第 4 部分：抽油机；第5部分：井下管柱类设备及工具；第6部分：潜油电泵机组；第7部分：高压往复式柱塞泵第8部分：发动机；第9部分：动力机组；第10部分：往复式压缩机；第11部分：石油管材；第12部分：射孔器材；第13部分：石油专用车辆。
本部分为Q/SY1452的第10部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出并归口。
本部分负责起草单位：济柴动力总厂成都压缩机厂。 本部分主要起草人：刘苏卫、叶金刚、秦飞虎、林宁、李新。 Q/SY 1452.10—2012
YB/T 5002 一般用途圆钢钉 YB/T 025包装用钢带 YB/T 5309不锈钢热轧等边角钢中国石油天然气集团公司视觉形象手册应用设计系统-6（装备制造产品）
3术语和定义
GB/T 4122.1 和 JB/T 9017 界定的以及下列术语和定义适用于本文件。
3.1
包装package，packaging 为在流通过程中保护产品、方便储运、促进销售，按一定技术方法而采用的容器、材料及辅助物
等的总体名称。 3.2
托架（底盘）包装paiietizing packaging 将压缩机整体或部分固定在型钢焊制的支架上，以便移动和运输的包装。
3.3
主机 bare compressor 压缩机的机体部分和压缩部分的总和。
3.4
辅机 auxiliary equipment 除主机和动力机外，其余设备的总和。
3.5
整体压缩机the integral compressor 与往复式动力机部分共用一个运动机构的压缩机。
3.6
分体压缩机the split compressor 主机通过连接装置与动力机连接的压缩机。
3.7
压缩部分 compressing components 压缩机的气缸、活塞、气阀和填料函等部件的总称。
4包装总则
4.1压缩机的包装是以运输储存为主要目的的包装，应具有保障压缩机运输安全、便于装卸储运等功能。 4.2压缩机的包装箱应符合牢固、经济、美观和安全环保的要求。 4.3压缩机包装应确保在正常的流通过程中，能抗御环境条件的影响而不发生破损等现象。 4.4包装的防锈要求按GB/T 4879 的规定执行，防潮要求按 GB/T 5048 的规定执行，防水要求按 GB/T 7350 的规定执行。 4.5根据压缩机的功能和用途及搬运、装卸、运输、仓储等流通环境条件，应按本部分设计包装箱。 4.6 包装应完整、成型。内装附件箱、备件箱应均布装载，压缩体积，排摆整齐，衬垫适宜，重心位置适中，应用打包带（绳）稳定固定在最佳位置。单独运输时应有与主机的匹配标识。 4.7包装箱上应标出机组重心位置和起吊位置，以便于吊车作业。 Q/SY 1452.10—2012
4.8产品须经检验合格，做好防护处理，方可进行内外包装。随机文件应齐全，文件内容和格式应符合附录 A 的要求。 4.9运输包装尺寸限界和重量限界应符合GB/T 16471 的规定。 4.10压缩机包装箱箱面的“中国石油装备”的品牌标识应正确、清晰、齐全、牢固，并符合《中国石油天然气集团公司视觉形象手册应用设计系统-6（装备制造产品)》的规定。 4.11储运环境的气候类别与条件按 GB/T 5048 的规定执行。 4.12压缩机为装箱的采用木质材料，外形为长六面体结构。裸装的为金属材料，形式可托架或本机撬座。
5包装前准备 5.1　包装方式 5.1.1 大型压缩机，根据结构特点，允许解体后分别包装 5.1.2 主机可采用整体裸装，因超过运输规定的可将其解体后按部件包装。 5.1.3车 辅机可采用裸装或其他型式。工艺气管线一般采用裸装。 5.1.4 单独装运的压力容器按 JB/T 4711—2003中 4.3 的规定执行。 5.1.5 自走运输的压缩机一般采用裸装。 5.1.6其他附件采用普通木箱或框架木箱。 5.1.7 外购部件（可拆卸）可采用原包装或独立包装。 5.1.8出口压缩机应采用箱装，其包装应符合GB/T19142一2008 的有关规定，并遵循国际贸易规则。 5.1.9电器、仪表、控制柜应符合 GB/T 13126一2009 表2 中的 WH2 和 WH3 的规定。 5.1.10有要求的，按供需双方协议，压缩机产品包装也可采用其他方式。 5.2包装环境与设备 5.2.1包装环境
包装场地通风良好、清洁、干燥，无污染、无腐蚀等有害物质。 5.2.2设备
包装用的设备（起吊装置、装钉设备、梯子）应安全，工作性能好，操作可靠
5.3内装物准备 5.3.1产品已按工厂技术文件要求进行了完整地喷涂漆。 5.3.2应排尽压缩机机身、中体、冷却器、夹套水腔、循环水路及压力容器等的油、水、气，机器内部应加防护油，确保零部件一年内不被锈蚀。 5.3.3压缩机、配件、附件、专用工具等应进行防锈处理，对精密易损（备）件应用油纸、塑料薄膜材料包裹。 5.3.4压缩机的外表面应清除干净。与大气相通接口处的各种阀门应处于关闭状态，外露管（接）口应封好，防止灰尘、杂物等进入。金属加工表面应有防腐保护。 5.3.5分箱包装时，每个包装箱都应带一份装箱清单，箱面应有识别记号。将各分箱单汇编成一个总的装箱单，装在第一号箱内，在装箱清单上注明零件装的相应箱号。 Q/SY 1452.10—2012 5.3.6压缩机和各部件铭牌安装牢固，方便观察。其安装位置、内容和规格应符合附录A的规定。
6　包装要求 6.1木箱 6.1.1 材料 6.1.1.1 木材 6.1.1.1.1 包装箱主要受力构件以落叶松、马尾松、紫云松、白松为主，也可采用与上述木材物理性能相近的其他木材。出口产品包装箱的滑木、枕木、框架、箱挡应用一等木材。顶板、底板及箱板等用二等木材。 6.1.1.1.2箱板、箱挡木板的含水率为8%～20%，滑木、枕木及框架的含水率不大于25%。 6.1.1.1.3木材各部位允许缺陷度符合GB/T18925的规定。 6.1.1.1.4木材尺寸偏差参见表1。
表1木材尺寸偏差
单位为毫米
公差 1 ±2 ±3
尺寸范围 < 200 200 ~ 1000 > 1000
6.1.1.1.5普通木箱用木材的许用强度符合表2的规定。
单位为兆帕
表2木材的许用强度抗压强度f。
抗弯强度f 11.0
抗拉强度f 14.0
7.0
注：应用时可根据树种的使用强度与本表的许用强度之比，改变其使用量或构件尺寸。
6.1.1.1.6必要时，应对木材进行药物熏蒸或热处理等除虫害处理。 6.1.1.2胶合板 6.1.1.2.1 箱板（包括侧面、端面、顶盖）用胶合板质量应符合GB/T9846.3的规定。 6.1.1.2.2采用GB/T9846.1中规定的平面的、室外条件下使用的、预饰面板的普通复合胶合板，般不小于 6mm。出口箱板应不小于15mm，同一面箱板、色泽应基本一致。 6.1.1.2.3胶合板的外观质量应符合GB/T9846.4中规定的一等品要求。 6.1.1.2.4胶合板验收符合GB/T9846.5的规定。 6.1.1.2.5 胶合板的标志与标签包装应符合GB/T9846.6的规定。 6.1.1.3 金属材料 6.1.1.3.1 金属辅件（主要包括起吊护铁、包角、包棱等）符合GB/T18927的规定。
