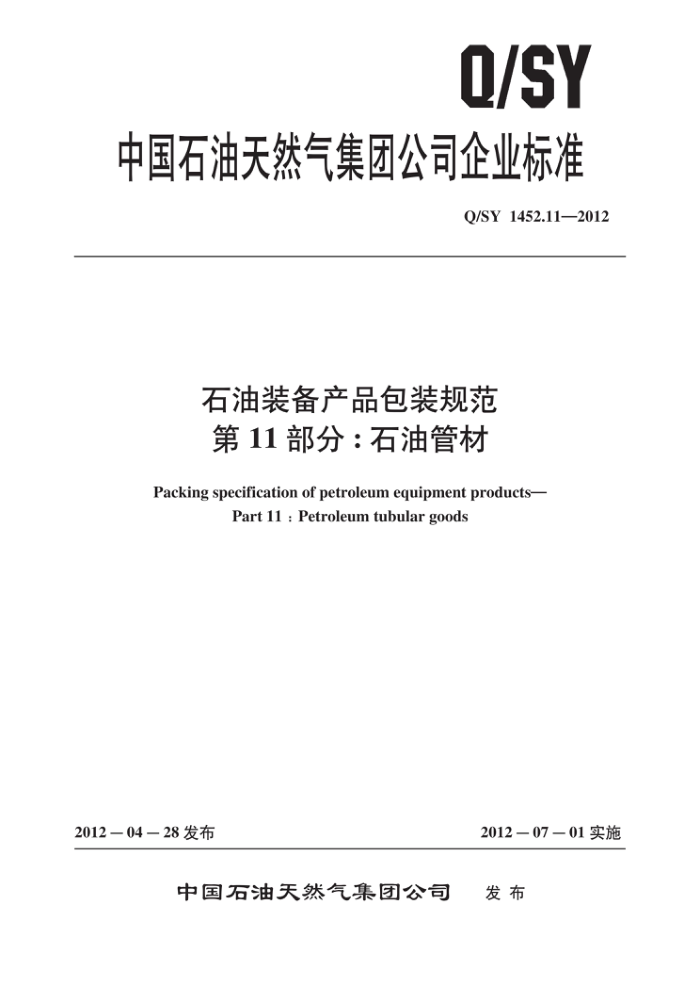

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1452.11—2012
石油装备产品包装规范第11部分：石油管材
Packing specification of petroleum equipment products-
Part 11 : Petroleum tubular goods
2012－07—01实施
2012—04—28 发布
中国石油天然气集团公司 发布 Q/SY 1452.11—2012
目 次
前言
:Ⅱ
范围 2 规范性引用文件 3 术语和定义 4 总则 5 管线管包装 6 油井管包装
1
2
....
...
..
...
3
8
连续管包装
7
C Q/SY 1452.11—2012
前言
Q/SY1452《石油装备产品包装规范》分为13个部分：
第1部分：钻机和修井机；第2部分：钻井泵；第3部分：钻头；第 4部分：抽油机；第5部分：井下管柱类设备及工具；第6部分：潜油电泵机组；第7部分：高压往复式柱塞泵第8部分：发动机；第9部分：动力机组；第10部分：往复式压缩机；第11部分：石油管材 ；第12部分：射孔器材；第13部分：石油专用车辆。
本部分为Q/SY1452的第11部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会石油石化设备和材料专业标准化技术委员会提出并归口。
本部分起草单位：宝鸡石油钢管有限责任公司、渤海石油装备制造有限公司。 本部分主要起草人：毕宗岳、王慧、黄勇、薛磊红、田均平、薛自建、苏金洋。 Q/SY 1452.11—2012
石油装备产品包装规范第11部分：石油管材
1范围
Q/SY1452的本部分规定了石油管材（包括管线管、油井管和连续管）包装的前提、种类、材料、标志和随行文件的要求，还规定了石油管材在储存、运输以及装卸时需注意的事项。
本部分适用于获得中国石油装备标识使用授权的石油管材的包装，未获授权的石油管材除不能在包装中使用中国石油装备标识外，可参照本部分的其余规定进行包装。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4122.1　包装术语　第1 部分：基础 GB/T 9711（所有部分）石油天然气工业输送钢管交货技术条件 GB/T 19830　石油天然气工业　油气井套管或油管用钢管（GB/T 19830—2005，ISO 11960 ：
2001，IDT)
GB/T 23257 7埋地钢质管道聚乙烯防腐层 SY/T 0315钢质管道单层熔结环氧粉末外涂层技术规范 SY/T 5396石油套管现场检验与运输 SY/T 5991 套管、油管、管线管及钻杆螺纹保护器 SY/T 6530 非腐蚀性气体输送用管线管内涂层（SY/T 6530—2010，API RP 5L2：2002,
MOD)
SY/T 6577.1^ 管线钢管运输　第1部分：铁路运输（SY/T 6577.1—2003，API RP 5L1：2002, IDT)
SY/T 6577.2 管线钢管运输第2部分：内陆及海上船舶运输（SY/T6577.2一2003, API RP 5LW : 1997， IDT)
SY/T 6700连续管线管（SY/T 6700—2007，API 5LCP：1999，IDT) TB/T 3304铁路货物装载加固技术要求 Q/SY 1038埋地钢质管道双层熔结环氧粉末外涂层技术规范中国石油天然气集团公司视觉形象手册应用设计系统－6（装备制造产品) ISO 3183石油天然气工业　管线系统用钢管 ISO 11960　石油天然气工业　油气井套管或油管用钢管 API RP 5A3套管、油管和管线管用螺纹脂推荐作法 API RP 5LT 管线管卡车运输 API Spec 5CT　套管和油管规范 Q/SY 1452.11—2012
API Spec 5L管线钢管规范 API Spec 5LCP连续管线管规范 API Spec 5ST　连续油管规范 DNV-0S-F101　海底管线系统
3术语和定义
GB/T 4122.1 界定的以及以下术语和定义适用于本文件。
3.1
包装packing 在流通过程中保护产品，方便储运，促进销售，按一定方法加装或包覆在产品上的容器、防护装
置及辅助物等的总称。包装可分为技术包装和形象包装。技术包装主要作用为保护产品，方便储运；形象包装主要作用是便于标识、追溯、清点和销售。 3.2
保护绳（垫）protective rope（belt) 由棉布条等软质材料编结而成的粗绳（或扁带）。一般围绕钢管圆周方向捆系在单根钢管外表面
上，具有防止成品钢管金属与金属、涂层与涂层直接接触造成管体和涂层损伤的作用。 3.3
管端保护器pipe end protector 由普通碳素结构钢冷轧薄钢带经辊轧成型，或采用塑料经注塑工艺成型，以及采用塑料及薄带钢
经辊轧、钢塑共挤工艺成型制成的具有防止钢管管端坡口及钝边损伤的装置。采用胀紧器或相关装置将其固定在钢管管端。按所用材料一般分为全钢结构、全塑结构和钢塑结构三种。
注：完好管端保护器可重复使用。
3.4
管帽pipe cap 为保持钢管内涂层清洁，采用防水材料制作的管端堵头布，其上可开通气孔。管帽应与管端保护
器一同使用。管帽上可标记钢管长度、管号、产地等信息。 3.5
光管bare pipe 符合相应产品标准或钢管补充技术条件，且未进行任何涂敷和／或防腐的成品钢管。
3.6
标志　marking 表明产品特性的一系列信息。一般直接标记在产品本体上，也可部分或全部标记在与产品连接的
标签、吊牌等材料上。常用的标记方法有模板漆印、手动或自动喷印、锤压印、模压印、粘贴标签或挂系吊牌等。 3.7
模板漆印paint-stencilled 在软质橡胶皮上或其他类似材料上镂刻标志内容，并将此作为模板置于钢管表面、涂层或运输卷
筒侧面，采用手动喷涂油漆的方法在钢管或运输卷筒上进行标志。 3.8
自动喷印auto paint marking 由自动喷印装置按程序设定的标志内容自动在钢管上喷印标志。 Q/SY 1452.11—2012
3.9
个体标志individual marking 钢管产品标准、订货合同或订货技术条件规定的表明钢管个体信息的标志。一般包括制造商标
识、执行标准（含制管、涂敷防腐标准）编号、钢级（牌号）、规格、钢管编号等内容
注：如果制造商为包含若干个分制造商的总制造商，则钢管个体标志中的制造商标志宜为分制造商标志。
3.10
特定标志given marking 为保证安全、质量等，由有关组织规定和登记的特殊标志，相关特殊标志如下：一特种设备制造许可标志（(TS)TS × × ××× ×)。 一中国石油装备标识（见图1）。 一产品注册商标等。 注：中国石油装备标识中文格式见图1，英文格式见4.3。由制造商选择是否喷印产品注册商标等。
3.11
捆扎材料packing material 用来捆扎油管、套管的挠性材料，常采用的挠性材料有钢带、钢（铁）丝等。
3.12
螺纹保护器thread protector 装配在加工有螺纹的套管、油管、管线管及钻杆两端，用来保护管端螺纹、防止螺纹受损及锈蚀
的装置，又称“护丝”。螺纹保护器一般分为全钢、钢塑组合和全塑结构。
4　总则 4.1包装前提
按本部分包装的石油管材应符合下列要求：
符合本部分第2章引用的相应石油管材产品标准和涂层标准，或与其相当标准或技术条件的要求，且从中国石油天然气集团公司相关部门获得使用中国石油装备标识授权
注：未获授权产品除不能在包装中使用中国石油装备标识外，可参照本标准的相关规定对管材产品进行包装。 4.2 产地区分
各类石油管材应在包装上采用下列方式区分产地：
在产品个体标志中注明制造商标识。 在产品特定标志中使用产品注册商标。
一一在包装的适当位置注明产地。 4.3销售区域区分
应根据石油管材的销售目的地，按下列要求进行标识：
在国内销售的石油管材、包装物及随行文件上应印有用中文格式的中国石油装备标识。 销往国外的石油管材、包装物及随行文件上应印有用英文格式的中国石油装备标识。
示例：
CNPCEQUIPMENT
X Q/SY 1452.11—2012
详见《中国石油天然气集团公司视觉形象手册应用设计系统-6（装备制造产品)》。
5管线管包装 5.1包装对象和前提 5.1.1管线管包装对象包括光管和带涂层管。 5.1.2　光管应符合 GB/T 9711 或 API Spec 5L 或 ISO 3183 或 DNV-OS-F101 或与其相当的标准要求，或符合以上述标准为主体标准的钢管补充技术条件要求，且获得中国石油装备标识使用授权。 5.1.3带涂层钢管除应符合 5.1.2的要求外，涂层应符合 GB/T 23257或 SY/T 0315或 SY/T 6530或 Q/SY 1038 的要求，或符合与这些标准技术要求相当的涂层标准或技术条件的要求，且获得中国石油装备标识使用授权。 5.2包装要求 5.2.1平端钢管包装 5.2.1.1钢管应在全部检验合格后，在钢管两端加装符合相应产品标准的管端保护器 5.2.1.2除合同另有规定外，管端保护器应为全钢结构保护器，经协议也可采用钢塑结构保护器。保护器和钢塑条棱边应光滑无毛刺。 5.2.1.3保护器应与管端内壁贴合紧密、牢靠。 5.2.2带减阻内涂层平端钢管包装 5.2.2.1带减阻内涂层钢管应在全部检验合格后，在钢管两端加装管帽和管端保护器。 5.2.2.2为便于管端保护器夹持固定管帽，管帽尺寸应保证在安装管端保护器后，管帽边缘与管端保护器边部基本平齐。 5.2.3管间分隔
宜在每根成品外防腐钢管上捆系保护绳。每根钢管沿长度方向至少捆系三根保护绳，其中一根大约位于钢管长度方向的1/2处，另两根分别位于距钢管两端一定距离处，距离的大小以不易滑脱和不遮挡钢管标志为宜。 5.3 标志 5.3.1管体标志 5.3.1.1标志方法 5.3.1.1.1带涂层钢管管体标志应自动喷印，经中国石油装备标识授权单位同意，公称外径小于 660mm有防腐涂层钢管的管体可不喷印中国石油装备标识。 5.3.1.1.2光管管体标志由制造商选择采用模板漆印或自动喷印。采用模板漆印时，经中国石油装备标识授权单位同意，可不喷印中国石油装备标识。采用自动喷印时，标志喷印应符合5.3.1.1.1的规定。 5.3.1.2标志内容
管体标志内容包括特定标志和钢管个体标志。
