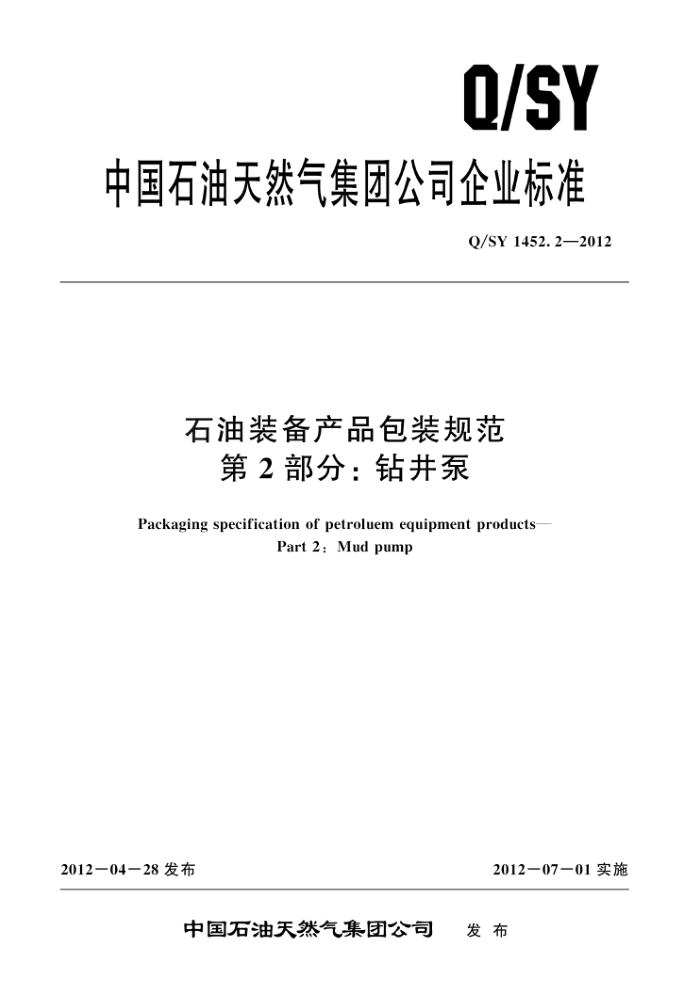

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1452.2—2012
石油装备产品包装规范
第2部分：钻井泵
Packaging specification of petroluem equipment products-
Part 2: Mud pump
2012－04－28 发布
2012一07一01 实施 目 次
前言
二
范围规范性引用文件
1
2.
3术语和定义
包装总则包装前的准备包装要求标识
4
5
6
1
8试验与检验
储存防护附录A（资料性附录) 钻井泵随机文件格式参考文献
9
8
12 前創言
Q/SY1452《石油装备产品包装规范》分为13个部分：
第1部分：钻机和修井机；第2部分：钻井泵;；
一
第3部分：钻头； —第 4 部分：抽油机;
一
第5部分：井下管柱类设备及工具；一第6部分：潜油电泵机组；
第7部分：高压往复式柱塞泵；第8部分：发动机；第9部分：动力机组；第 10 部分：往复式压缩机; 第 11部分：石油管材; 第12部分：射孔器材；第13部分：石油专用车辆。
本部分为Q/SY1452.2的第2部分。 本部分按照GB/T 1.1一2009《标准化工作导则 厂第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化委员会提出并归口。
本部分负责起草单位：宝鸡石油机械有限责任公司。 本部分主要起草人：刘济宁、祖慧玲、骆宏骞、刘红芳。
II 可靠。 4.4产品应经检验合格，作好防护处理，方可包装。 4.5包装外型尺寸及重量应符合GB/T 16471 的规定，出口产品须参考相关国家运输方面的规定。 4.6被包装产品外表应清洁、干燥。 4.7出口产品中用的木质包装件、龙骨和枕木应经过熏蒸、化学杀虫处理。木板应采用胶合板，胶合板的厚度不应小于8mm。 4.8包装材料的选用按照包装型式的不同，选用可靠性高、经济无污染的包装材料。 4.9防止油漆层损坏，各散件接触面之间、铁丝或钢带捆扎部位，应垫毛毡或橡胶板，防止油漆层损坏。 4.10包装材料、辅助材料均应符合有关国家标准和行业标准的相关规定。无标准的材料应经试验验证，其性能应满足流通环境条件的要求。 4.11产品包装文件的要求应符合采购方的要求，随机文件应齐全 4.12包装过程应执行本类产品的本批次包装清单中的相关内容。如果某包装单元根据实际需要调整变动，则应以调整后的包装单元为准。 4.13每个包装箱应带一份装箱清单，并将各分箱单组成一个总的装箱单，装在第一号箱内，在装箱清单上注明其零件装在几号箱。 4.14随机文件包含下列内容：
a）产品维护使用说明书。 b） 各种零部或配套件使用说明书。 c）API证书复印件、ISO 9001复印件及其他证书（如果合同或协议有要求）。 d)i 试验报告（如果合同或协议有要求）。 e）装箱清单（附件、备件、配件等）。 f）合格证。 封面格式参见附录 A。
5包装前的准备
5.14 钻井泵或钻井泵组包装场地地面清洁、通风良好、干燥、无有害物质。 5.2产品内存的油、水等液体及其他渣滓、污物等应清理干净。 5.3金属工件机加工表面、不宜涂油漆的金属裸露面涂防绣油。 5.4设备表面油漆漆膜应干透。表面擦洗干净，去除油污、杂物等异物。 5.5按照装箱清单清点包装箱数量和包装单元中所有的工件，其所有规格、数量、型号要与装箱单相符。 5.6装箱件应按包装类型进行分类摆放，检查标签、零件号等内容。 5.7检查钻井泵及钻井泵组“中国石油装备”品牌标志应“正确、清晰、齐全”。 5.8裸装钻井泵及钻井泵组发货用唛头或标牌如图1所示。 5.9国内销售的钻井泵宜使用聚丙烯编织布套包装，销售到国外的钻井泵宜使用帆布套包装。如果用户有特殊要求的，按照协议约定的材质包装 5.10包装用的设备（起吊装置、打包设备、梯子）应配置齐全、安全，操作性能好，经保养无故障操作。 5.11产品包装过程中所使用的油漆、洗涤剂等易燃、易爆物品应按相关规定划分专用区域存放，存放区域应防火、防爆、通风。配备灭火器材。 5.12按照作业性质的不同，应在包装场地摆放专用的安全标识牌，如严禁烟火、防止高空坠落等。 出口产品包装箱的滑木、枕木、框架、箱档应选用一等木材。顶板应选用二等木材，木材等级按 GB/T 153 的规定箱板、箱档木板的含水率为8%～20%，滑木、枕木及框架的含水率应≤25%。 木材各部位允许缺陷度按GB/T18926的规定。
6. 2. 8 包装用起吊护铁、包角、包棱、钢钉等应符合GB/T18927的规定 6. 2. 9 包装罩的尺寸见表1。
表 1 1F系列钻井泵包装罩尺寸
单位为毫米
包装罩尺寸宽度 2710 3125 1820 3235 3260 2530 3260 2020 2315 2655 3020
钻井泵型号 F-500 F-800 F1- 800 F-1000 F-1300 F-1300L F- 1600 F1 - 1600 F- 1600L F- 1600HL F- 2200HL 注：上述外型尺寸是空气包不拆下时的尺寸。如果空气包和排出滤网拆下，应根据拆除空气包和排出滤网后
长度 3110 3550 3412 3880 4295 4650 4295 4069 5000 4840 5740
高度 2080 2210 2030 2290 3340 3340 3340 3340 3340 3340 3160
的实际尺寸制作包装套。
6. 2.10 部分包装箱尺寸系列见表2。
表 2 部分包装箱尺寸系列
序号 1 2 3 4 5 6 7 8 9
外型尺寸（L×W×G)，mm
承重，kg 3000 3000 2000 2000 2000 100 100
适用产品空气包 弯管空气包液缸大皮带轮
1800 × 1600 × 920 1800 × 1600 × 1135 1300 × 1120 × 1180 1300 × 900 × 860 1600 × 1040 × 1000 598 X 373 X 487 612 × 490 × 287 239 × 239 × 31 207 × 207 × 30
液缸缸套随机工具随机备件垫环垫环
5 5 6.3钻井泵包装 6.3.1钻井泵包装应根据钻井泵规格，采用相应聚丙烯编织布制成的包装罩包裹，包装罩参数、规格见表1。包装罩开口应设置张紧环。轴头、排出管捆扎牢固，包装罩开口收紧，防止运输过程中飘逸。 6.3.2安全阀接管、吊装架（如果有）拆下，捆绑在单泵底座上。排出滤网等应拆下，装人附件箱。 6.3.3随机工具、随机备件和配件，加工面涂防锈油后用油纸包裹。 6.3.4随机工具、随机备件和配件的每个总成或部件应系标签，标签注明图号和零件名称。 6.4钻井泵组包装 6.4.1应根据钻井泵组配置的不同和发货方式，将钻井泵组分解成运输单元 6.4.2钻井泵用聚丙烯编织布包裹。动力机（电动机、柴油机）需要从传动总成拆下，将动力机装人原包装箱内。动力机包装箱应有防水、防潮内衬。 6.4.3动力机不从传动总成拆下的，原包装箱罩在动力机上。在动力机与传动机构连接一侧的包装箱上，现场开豁口，确保动力机完整套人包装箱。之后把包装箱固定在传动底座上。传动机构部位采用聚丙烯编织布包裹。 6.4.4钻井泵独立包装，包装要求按6.3的规定执行。
7标识
7.1钻井泵及钻井泵组包装发运应符合GB/T6388的规定。 7.2钻井泵及钻井泵组外包装应符合《中国石油天然气集团公司视觉形象手册应用设计系统－6（装备制造产品）》的规定 7.3中国石油装备制造产品标志内容见图2和图3。
中国石油装备
图2　中国石油装备中文徽标
CNPCEQUIPMENT
图3中国石油装备英文徽标
7.4产品标识应包括以下内容：
一产品型号、规格、名称一出厂日期、出厂编号与箱号（或合同号）。
箱体最大外型尺寸（长×宽×高）（mm）。 净重与毛重（kg）。
一
一装箱日期（年、月、日）。
到站（港）及收货单位。
