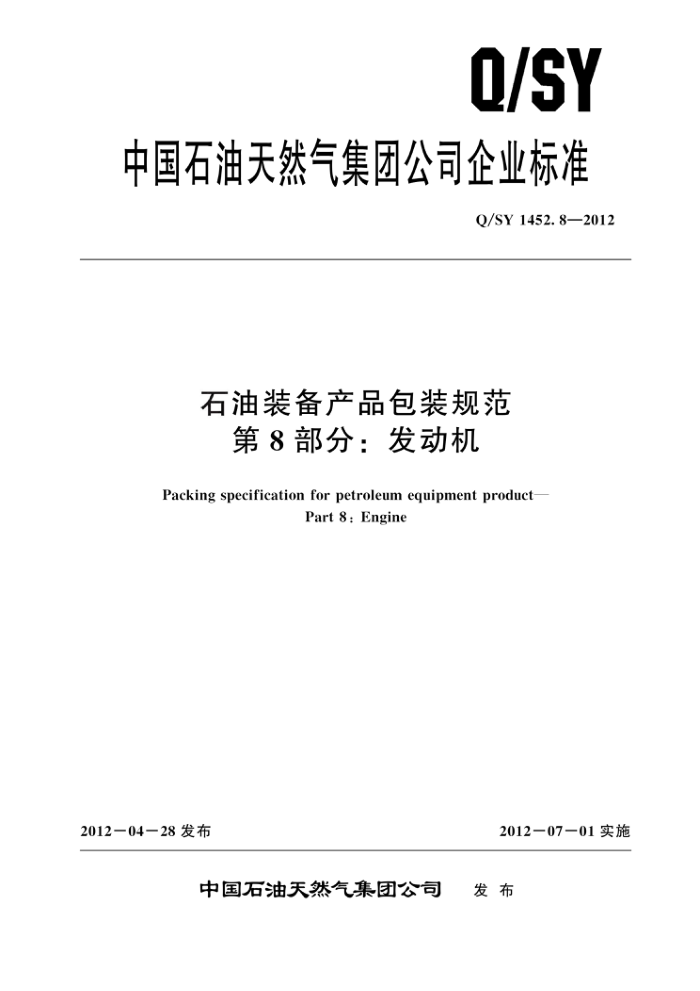

中国石油天然气集团公司企业标准
Q/SY 1452.8—2012
石油装备产品包装规范
第8部分：发动机
Packing specification for petroleum equipment product-
Part 8: Engine
2012－04—28 发布
2012一07一01实施
中国石油天然气集团公司 发布 Q/SY 1452. 8—2012
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
包装总则包装前的准备包装要求标识·
4
2
5
6
13 16 17 19 21
7
8 试验与检验· 附录A（规范性附录） 产品本体标识附录B（规范性附录) 随机文件格式标识参考文献 Q/SY 1452.8—2012
前 創言
Q/SY1452《石油装备产品包装规范》分为13个部分：
第1部分：钻机和修井机；第2部分：钻井泵；第3部分：钻头；第 4部分：抽油机; 第5部分：井下管柱类设备及工具；第6部分：潜油电泵机组； -第7部分：高压往复式柱塞泵；第8部分：发动机；第9部分：动力机组；第10部分：往复式压缩机；
一
一
第 11部分：石油管材; 第 12部分：射孔器材；第13部分：石油专用车辆。
本部分为Q/SY1452的第8部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口。
本部分负责起草单位：济柴动力总厂。 本部分主要起草人：李俐、马金春、王安忠、李树生、王令金、董伟、陈夫东 Q/SY 1452.8—2012
石油装备产品包装规范
第8部分：发动机
1范围
Q/SY1452的本部分规定了石油装备产品发动机包装的设计规范、包装标识、检查与验收。 本部分适用于“中国石油装备”品牌产品中陆用发动机、船用发动机、气体发动机（以下简称发
动机）整机、零（部）件及配件的销售包装、运输包装、储存包装。石油装备产品出口用发动机包装箱的设计可参照本部分执行。
2
，规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 93标准型弹簧垫圈 GB/T 97.1　平垫圈　A级 GB/T 153 针叶树锯材 GB/T 191 包装储运图示标志 GB 326石油沥青纸胎油毡 GB/T 848　小垫圈　A级 GB 1589道路车辆外廓尺寸、轴荷及质量限值 GB/T 3830 软聚氯乙烯压延薄膜和片材 GB/T 4857. 9 包装运输包装件基本试验　 第9部分：喷淋试验方法 GB/T 4879 防锈包装 GB/T 4892 硬质直方体运输包装尺寸系列 GB/T 5048 防潮包装 GB/T 5782 六角头螺栓 GB/T 5783 六角头螺栓全螺纹 GB/T 6170 I型六角螺母 GB/T 7350 防水包装 GB/T 9846（所有部分） 胶合板 GB/T 16471 运输包装件尺寸与质量界限 GB/T 18926 包装容器 木构件 GB/T 18927 包装容器 金属辅件 YB/T 025 ，包装用钢带 YB/T 5002 一般用途圆钢钉中国石油天然气集团公司视觉形象手册应用设计系统－6（装备制造产品） Q/SY 1452.8—2012
4.12包装的防锈应符合 GB/T 4879 的规定。 4.13包装箱的质量界限及其运输条件应符合 GB/T1589和GB/T 16471的规定。 4.14底座放上内装物后，在未装侧面端面之前，不得单靠底座进行起吊等装卸作业 4.15在正常的储运、装卸条件下，应能保证产品自制造厂发货之日起，至少一年内不应因出现箱体破损或严重变形而影响产品质量的现象。
5包装前的准备
5.1内装物的准备 5.1.1发动机箱内的包装产品应按有关规定进行防护处理，完成内包装，并附有合格证，方可进行外包装。 5.1.2各种主（重）要零件、组件、部件均应按本部分要求设计制造包装箱，其基本尺寸系列按 GB/T 4892 的规定选用。 5.1.3随机备件、配件、附件应单件包装，并应附带零件名称（出口时应有中外文对照）标签。对小件、精密偶件应盒装或密封包装，必要时加少量干燥剂。 5.1.4随发动机一起装箱的配件（蓄电池、滤芯、备件箱、工具箱、扭力扳手、空气滤清器等零部件）经检验合格，做好防护处理后，方可进行内外包装，随机文件（各种配件说明书、技术证明书等）应齐全 5.1.5零部件包装箱须用打包带（绳）可靠地固定在机器旁的最佳位置，做到稳定、牢固。 5.1.6凸出的影响妨碍包装的零部件在不影响产品的使用性能和精度的情况下经技术认可后卸下另行包装并标明记号。 5.1.7按装箱单清点发动机、零部件和技术文件配置是否备全，检查规格、型号、数量及质量的符合性。 5.2包装场地与设备的准备 5.2.1包装场地通风良好、清洁、干燥、无有害物质。温度应不高于35℃，相对湿度应不大于 75% 。 5.2.2包装用的设备（起吊装置、装钉设备、梯子）应配置齐全、安全，操作性能良好。
６　包装要求
6.1　外观 6.1.1发动机包装箱外观按8.4的规定执行。有要求时可按供货协议（合同）执行。 6.1.2包装箱的箱顶一般采用平顶式，封闭箱装。
6.2外包装箱
木箱箱顶应是独立的框架结构。横梁的布局在5m范围内不得少于7根，根据钢丝绳的起吊位置可以适当调整横梁位置。箱板如使用胶合板时，允许在胶合板拼接的位置增加横筋。 6.3内包装箱 6.3.1配件包装箱应符合本部分的要求。储运、装卸条件同4.15，如有特殊要求可按供需双方协议进行。 Q/SY 1452. 8—2012
6.3.2配件包装箱应根据配件的储运特点、装卸条件以及用户的要求进行设计，并应做到包装紧凑、 防护周密、安全可靠。 6.3.3分箱包装时，每个包装箱都应带一份装箱清单，并将各分箱单组成一个总的装箱单，装在第号箱内，在装箱清单上注明零件相应的箱号。 6.4包装材料 6.4.1木材 6.4.1.1木材的选用
包装箱主要受力构件以落叶松、马尾松、紫云松、白松为主，也可采用与上述木材物理性能相近的其他木材。出口产品包装箱的滑木、枕木、框架、箱挡应选用一等木材。顶板、底板及箱板等用二等木材，木材等级符合GB/T153的规定。 6.4.1.2含水率
箱板、箱挡木板的含水率为8%～20%，滑木、枕木及框架的含水率不大于25%。 6.4.1.3缺陷度
木材各部位允许缺陷度符合GB/T18926的规定
6.4.1.4尺寸
尺寸偏差参见表1。
表1木材尺寸偏差
单位为毫米
尺寸范围 <200 200～1000 >1000
公差 1 ± 2 ± 3
6.4.1.5许用强度
木材的许用强度符合表2的规定。
表2木材的许用强度
单位为兆帕
抗压强度f。
抗拉强度f
抗弯强度fb
11. 0
7. 0
14.0
注：应用时可根据树种的使用强度与本表的许用强度之比，改变其使用量或构件尺寸。
6.4.1.6防虫害处理
出口包装箱用木材应进行药物熏蒸或热处理等除虫害处理。 6.4.2胶合板 6.4.2.1箱板（包括侧面、端面、顶盖）用胶合板的幅面尺寸、质量、验收、外观、标志与标签应
