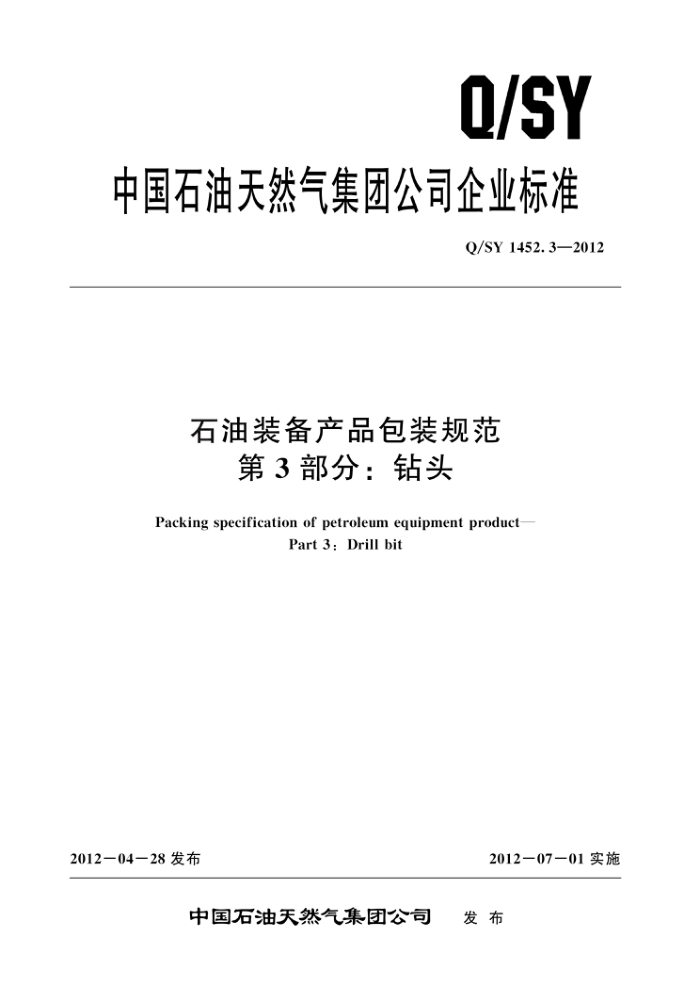

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1452.3—2012
石油装备产品包装规范
第3部分：钻头
Packing specification of petroleum equipment product
Part 3: Drill bit
2012—04—28 发布
2012一07一01 实施 目 次
前言
TT
范围规范性引用文件术语和定义包装总则
2
3
4
5 包装前的准备
包装要求包装方法
6
7
8 检验与试验 标识
9
附录A （(规范性附录) 钻头本体及随机文件标识参考文献·
T 前言
Q/SY1452《石油装备产品包装规范》分为13个部分：
第1部分：钻机和修井机；第2部分：钻井泵；一第3部分：钻头；第 4 部分：抽油机；第5部分：井下管柱类设备及工具； -第6部分：潜油电泵机组；第 7部分：高压往复式柱塞泵; 一第8部分：发动机；
-
第9部分：动力机组；第10部分：往复式压缩机；第11部分：石油管材；第12部分：射孔器材；
-
一第 13部分：石油专用车辆。 本部分为Q/SY1452的第3部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出并归口。
本部分负责起草单位：渤海石油装备中成机械制造公司、宝鸡石油机械有限责任公司。 本部分主要起草人：曹丽萍、刘金同、魏向辉、于连杰、郝健、徐彤、周涛。
I 5包装前的准备
5.11 包装前，钻头连接螺纹应涂螺纹脂。 5.2钻头喷漆部位的漆膜已干燥。 5.3钻头本体标识应符合附录 A的要求。 5.4随机文件包括产品合格证、质量证明书（必要时提供）、产品说明书，见附录A。
6包装要求
6.11 包装型式
包装方式为箱装加内衬物。箱有金属箱、木箱或瓦楞纸箱三种材料，金刚石钻头和高档的牙轮钻头采用金属箱，一般牙轮钻头采用木箱或瓦楞纸箱。按钻头放置的方式，包装箱拥有卧式和立式两种型式，金刚石钻头采用卧式包装，牙轮钻头一般采用立式包装，牙轮朝下，连接螺纹朝上。 6.2结构 6.2.1金属箱由钢板压制并焊接而成，箱体每个面上不得有拼接。必要时包装箱外底部加支撑脚。 6.2.2木箱由胶合板与角钢和扁钢焊接成的边框所构成，底部有支撑脚。 6.2.3卧式金属包装箱长度方向两侧应有活动把手。 6.2.4金属箱、木箱箱盖与箱体应焊有2副合页门轴连接，另一边应配有锁具或插销。 6.2.5金属箱内表面应有加强筋，并用胶合板做衬板。 6. 2.6 瓦楞纸箱根据内装物的重量，按GB/T6543一2008表1选择纸箱的种类，瓦楞纸箱的箱型为开槽型，箱内四周可用瓦楞纸做衬垫，箱内底部衬3mm胶合板。 6.2.7　包装箱结构示意图见图 1 和图 2。
2
1一门鼻；2一加强筋；3—衬垫；4一把手
图1直径不大于241.3mm（9/2in）钻头包装箱结构示意图
6.3　支撑
6.3.1金刚石钻头公称直径不大于241.3mm（92in）的钻头包装箱，内部应有上下两块与钻头直径相适应的硬质整体泡沫衬垫，见图1。 2 2
1一门鼻；2一加强筋；3一支撑；4一把手；5一支撑脚
图2直径大于241.3mm（9in）钻头包装箱结构示意图
6. 3. 2 金刚石钻头公称直径大于241.3mm（9l2in）的钻头包装箱，内部应设置两块与钻头直径相适应的支撑。圆弧面应有防磕碰保护，见图2。 6.3.3牙轮钻头的连接螺纹套塑料防护帽，再外套泡沫衬垫。
6.4 包装箱尺寸
包装箱的尺寸系列应根据表1进行计算，但应按GB/T4892一2008表1和表2内的值圆整尺寸，尽量保证几个包装箱排列拼合在一起时，底平面达到GB/T15233一2008表1规定的1200mm× 1000mm 或 1100mm×1100mm。
表1 包装箱内部尺寸系列
单位为毫米
项目长宽高钢板厚度加强筋支撑脚合页门轴支撑
钻头直径不大于241.3（9in）的包装箱
钻头直径大于241.3（9in）的包装箱
（钻头公称长度尺寸90）±2 （钻头公称直径尺寸100）±2 （钻头公称直径尺寸 70） ±2
（钻头公称长度尺寸100）±2 （钻头公称直径尺寸70）±2 （钻头公称直径尺寸50）±2
>2
≥3.5
宽×厚：40×10
无
宽×高：（60～80） × 50
g10
无
宽×高：40×100；[ 圆弧底与箱底的最小距离30
6.5材料
6.5.1 箱体、加强筋、支撑角、支撑材料应符合GB/T700一2006中Q235的规定。 6.5.2把手、门轴合页用材料应符合GB/T701一2008中Q235的规定。
3 6.6强度
包装箱应能承受GB/T5398一1999规定的起吊试验、跌落试验，并满足下列要求：
各焊缝不应有开裂现象。 箱体不应有明显的变形。 把手活动自如。 箱盖开启灵活。
6.7外观 6.7.1箱体端正，表面光滑平整。 6.7.2各焊缝连续、均匀美观，不应有焊漏及焊渣飞溅现象 6.7.31 包装箱外表面应喷漆，色泽均匀一致，漆膜光滑，不得有明显的流挂、皱纹等缺陷。 6.7.4包装箱表面不应有尖角和毛刺。 6.7.5 箱盖开关灵活，门鼻位置正确。
7包装方法
7.1直径不大于241.3mm（91in）钻头，装入包装箱中带有上下两块与钻头外径相适应的泡沫衬垫内，放人随机文件，合上包装箱盖，上锁。 7.2直径大于241.3mm（9in）的钻头，将钻头用气泡塑料布包裹两层，置于箱内的枕木上，放人随机文件，合上包装箱盖，上锁。 7.3必要时，可将包装箱与包装物的间隙用碎纸屑或其他软质填充物塞紧。 7.4包装箱运输和储存时，最大堆码高度不大于三层
87 检验与试验
8.1 试验类型及内容
试验方法分型式试验和出厂检验，试验类型及内容见表2。
表2检验试验内容
序号 1 2 3
检验试验方法
出厂检验 /
型式试验
技术要求 6. 4 6. 6 6. 7
检验试验项目
尺寸强度试验外观
/ / ~
8. 3. 1 8.3. 2 8.3.3
~
8.2抽样 8.2.1J 凡新设计的包装箱或包装材料、箱体结构有较大变化时，应用两个包装箱进行型式试验。 8.2.2出厂检验按每批按10%（当10%不足两个时，应选两个）进行抽检。 8.3检验试验方法 8.3.1尺寸：用钢卷尺或钢直尺、卡尺检验各部尺寸。 8.3.2强度试验：起吊试验、跌落试验按GB/T5398 —1999的规定进行。 8.3.3 外观：目测。 8.3.4开、合箱盖时，无卡阻现象，门鼻位置正确。
9标识
9.1包装箱标识内容及位置：
a）“中国石油装备”标识见图3。 b) 包装箱标识内容及位置见图4。
11
35
4
3
单独使用时不可侵人范围
2
中国石油装备
11
单独使用时不可侵人范围图3中图石油装备标识
4510
中国石油装备
产品名称：规格：型号：序列号：重量：生产厂家：网址：注册商标：
产地：
0
图4包装箱标识内容及位置
c） 标识图样的缩放效果应符合《中国石油天然气集团公司视觉形象手册应用设计系统－6（装
备制造产品）》的规定。
9.2标识喷涂应清晰、醒目，粘贴牢固。 9.3包装箱上应有“向上”标识。
