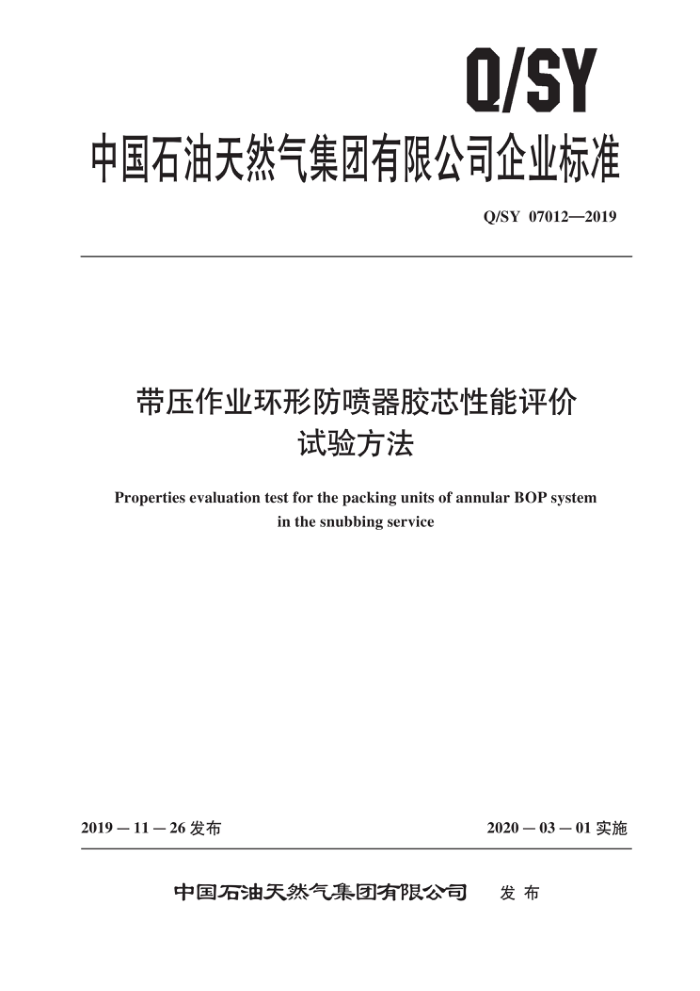

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 07012—2019
带压作业环形防喷器胶芯性能评价
试验方法
Properties evaluation test for the packing units of annular BOP system
in the snubbing service
2020－03－01实施
2019－11－26 发布
中国石油天然气集团有限公司 发布 Q/SY 07012—2019
目 次
前言·
Ⅲ
范围规范性引用文件术语和定义样品来源
1
2
3
4
5评价试验项目及技术要求 5.1评价试验项目 5.2　技术要求 6带压作业性能评价试验方法 6.1　评价试验工况 I 6.2　评价试验工况 Ⅱ 6.3评价试验工况Ⅲ
评价试验报告附录A（资料性附录）评价试验报告样式
7 Q/SY 07012—2019
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团有限公司标准化委员会石油石化设备与材料专业标准化技术委员会
提出并归口。
本标准起草单位：勘探开发研究院、吉林油田分公司、大庆油田公司。 本标准主要起草人：韩伟业、黄守志、李涛、陈俊峰、陈强、李益良、孙强、明尔扬、张绍林、
周永国、王大彪、李俊厚、温少启。
III Q/SY 07012—2019
5评价试验项目及技术要求 5.1评价试验项目 5.1.1评价试验项目包括基础评价试验项目和带压作业性能评价试验项目。 5.1.2基础评价试验用于检验胶芯是否满足常规井下作业的关闭、疲劳、承压起下钻寿命、高低温等最低性能要求的台架试验。 5.1.3带压作业性能评价试验用于检验胶芯是否满足油水井带压作业承压起下钻寿命最低性能要求的台架试验。根据油田带压作业施工的井口压力可将评价试验工况分为三种类型：评价试验工况类型 I、评价试验工况类型Ⅱ、评价试验工况类型Ⅲ。评价试验工况类型I适用于井口压力7MPa 以下的油水井带压作业，试验井口压力6.89MPa；评价试验工况类型Ⅱ适用于井口压力7MPa～14MPa的油水井带压作业，试验井口压力12MPa；评价试验工况类型Ⅲ适用于井口压力14MPa以下的油水井带压作业，试验井口压力分别为6.89MPa和12MPa。 5.2技术要求 5.2.1 基础评价试验技术要求见表1。
表1基础评价试验技术要求
序号 > 2
项目关闭试验疲劳试验
最低性能要求
按照GB/T20174—2006中8.5.8.7.2的规程试验，胶芯应无可见的泄漏按照GB/T20174—2006中C.3.2的规程试验，应完成364个开关循环或52 个压力循环按照GB/T20174—2006中C.3.4的规程试验，应至少完成起下钻杆试验芯
承压起下钻寿命试验 轴2500次循环（过5000个接头）且胶芯泄漏速率小于4L/min
3
按照GB/T20174—2006中D.3的规程试验，保压不小于60min 按照GB/T20174—2006中D.5的规程试验，应完成21次开关循环或3次压力循环
4
高温验证试验
5
低温循环试验
注：根据制造方与使用方约定确定相应的试验项目。
2带压作业性能评价试验技术要求见表2。
5.2.2
表2带压作业性能评价试验技术要求
项目
试验工况类型
最低性能要求
a）在6.89MPa的试验井压下，完成起下油管试验芯轴1200次循环（过2400
工况类型I
个油管接头）且胶芯泄漏速率小于4L/min，并保证支撑筋未刮蹭管柱。 b）无单个质量大于20g的磨损胶块 a）在12MPa试验井压下，完成起下油管试验芯轴400次循环（过800个油
工况类型Ⅱ
管接头）且胶芯泄漏速率小于4L/min，并保证支撑筋未刮蹭管柱。 b）无单个质量大于20g的磨损胶块 a）在6.89MPa的试验井压下，完成起下油管试验芯轴600次循环（过1200
带压作业性能评价试验
个油管接头）且胶芯泄漏速率小于4L/min，并保证支撑筋未刮蹭管柱。 b）在12MPa试验井压下，完成起下油管试验芯轴200次循环（过400个油
工况类型Ⅲ
管接头）且胶芯泄漏速率小于4L/min，并保证支撑筋未刮蹭管柱。 c）无单个质量大于20g的磨损胶块
2
