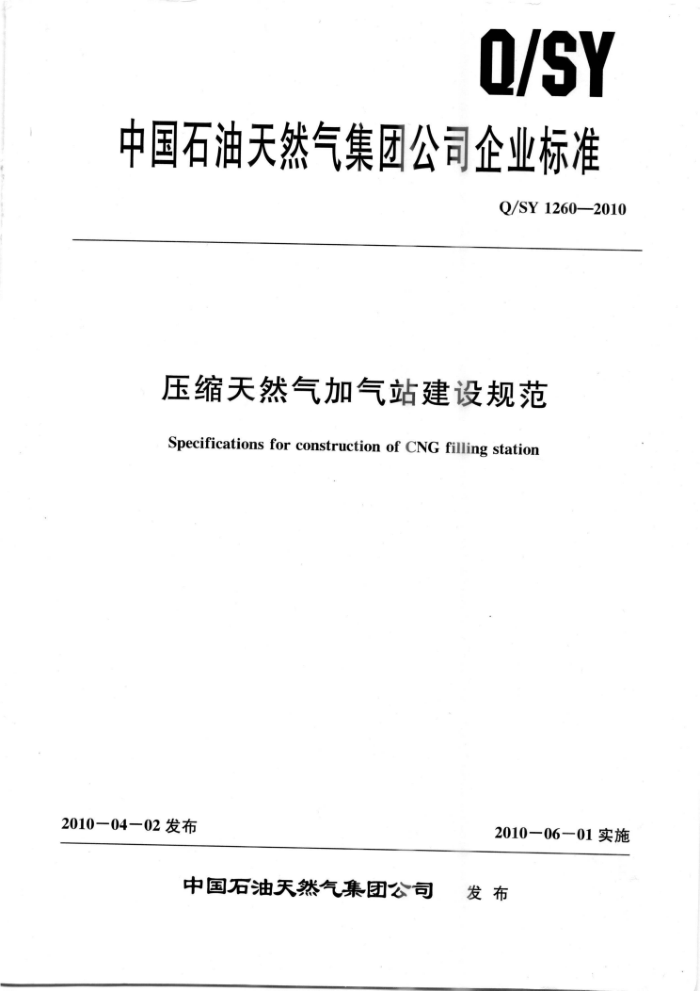

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1260—2010
压缩天然气加气站建设规范
Specifications for construction of CNG filling station
201004—02发布
2010—06—01实施
中国石油天然气集团公司 发布 Q/SY 1260—2010
目
次
前言
范围规范性引用文件
1
....
2
3 术语和定义 4 建设分类 . 5 单元划分
建设要求工程施工
6 A
8 工程验收 Q/SY1260—2010
前 言
本标准由中国石油天然气集团公司天然气与管道专业标准化技术委员会提出并归口。 本标准起草单位：中国石油乌鲁木齐石化公司设计院、中国石油昆仑天然气利用有限公司、新疆
中油油气技术有限公司、中国石油天然气股份有限公司西南油气田分公司。
本标准主要起草人：竺剑峰、马殿军、张学惠、段新耿、国建伟、张琳琳、邵春宇、马小兵、宋大立、徐高峰、尹朋朋、朱小华、张西川、练金池。
Ⅱ Q/SY1260—2010
压缩天然气加气站建设规范
1范围
本标准规定了压缩天然气加气站的设计、工程施工及工程验收的要求。 本标准适用于压缩天然气加气站的新建、改（扩）建项目的建设。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB2894安全标志及其使用导则 GB 12348 ，工厂企业厂界环境噪声排放标准 GB17820天然气 GB 18047 车用压缩天然气 GB 19158 站用压缩天然气钢瓶 GB 50016 建筑设计防火规范 GB 50019 采暖通风与空气调节设计规范 GB 50028 城镇燃气设计规范 GB 50058 爆炸和火灾危险环境电力装置设计规范 GB 50093 自动化仪表工程施工及验收规范 GB 50140 建筑灭火器配置设计规范 GB 50156 汽车加油加气站设计与施工规范 GB 50189 公共建筑节能设计标准 GB50235 工业金属管道工程施工及验收规范 GB 50242 建筑给水排水及采暖工程施工质量验收规范 GB 50243 通风与空调工程施工质量验收规范 GB 50275 压缩机、风机、泵安装工程施工及验收规范 SY6355石油天然气生产专用安全标志 SY/T6535高压气地下储气井 SH3063石油化工企业可燃气体和有毒气体检测报警设计规范
3术语和定义
下列术语和定义适用于本标准。
3.1
储气瓶组group gas storage cylinder 加气站内多个储气钢瓶采用立式或卧式排列组合，并用管线将钢瓶连接成一个整体的储气设施。 车用压缩天然气瓶组 multiple CNG cylinder installations 具有压缩天然气加（卸）气系统和安全防护及安全放散等设施，且固定在瓶筐上的多个压缩天然
3.2
1 Q/SY1260—2010
关规定。 6.2.5加气站地坪宜高于道路中心线标高。 6.2.6加气站罩棚宜靠近道路，并与道路平行布置。 6.2.7罩棚应以站房长边中心线对称布置。罩棚宜搭接在站房上，搭接长度可为0.5m或1.0m。 6.2.8站房面向罩棚一侧与加气岛中心线距离不宜小于7.0m。 6.2.9加气配套设施单元、加气工艺设施单元场地及行车道应采用混凝土地面，行车道路基础与路面结构应按行车产生的荷载应力进行设计。 6.2.10加气站内爆炸危险区域内的场地地面及房间地坪应采用不发火地面。 6.2.11子站和母站气瓶车停车位应标示出固定车位，每个固定车位宽度不应小于4.5m，长度宜为气瓶车长度，在固定车位场地上应标有车位明显的界线。固定车位前应留有足够的回车场地。气瓶车作业中应停靠在固定车位处，并采取固定措施，严禁移动。 6.2.12母站站内应设置环形消防通道，消防通道宽度不应小于3.5m。 6.3建、构筑物 6.3.1罩棚棚体形状宜以矩形平顶为基本型，罩棚边缘与加气机的平面距离不宜小于4.0m。 6.3.2罩棚主体材料应采用非燃烧材料制作。罩棚结构应采用螺栓球网架或钢筋混凝土结构，沿海多台风地区可采用钢筋混凝土结构。 6.3.3罩棚棚顶宜采用有组织排水，棚顶水经天沟集中后由柱侧（或柱内）排水管排出，北方地区也可由两侧天沟直接排出。 6.3.4罩棚支柱根据排布方式可分为单排式、双排式和三排式。支柱结构可采用钢结构或钢筋混凝土结构。单排支柱式罩棚应采用双柱式支柱，加气机布置在双柱中间位置。 6.3.5加气岛、卸气岛两端为圆弧形，单柱岛长度4.2m，双柱岛长度4.8m，无柱岛长度2.6m，岛宽度应为1.2m。岛附近应设防撞柱（栏），防撞栏的高度不应低于0.6m，宽度宜为1.0m。 6.3.6站房布置原则：站房应能满足作业用房的需要，具有综合功能。站房的设置宜含有营业室、 综合办公室（含财务）、男/女卫生间、仪控室、配电间。站房门、窗应外开。营业室宜布置在站房中部，面向罩棚。发电间、配电间等有防火距离要求的房间应远离加气机布置。 6.3.7辅助用房布置原则：辅助用房应能满足生活用房的需要。辅助用房的设置宜含有男/女休息室、盟洗间、男/女卫生间、发电间、锅炉间（北方地区）、厨房、餐厅。 6.3.8压缩机房布置原则：压缩机房应能满足生产、检修的需要。结构型式宜为轻型房屋钢结构或屋面为非燃烧材料的轻型结构。压缩机房内应一字形布置脱水干燥设备、缓冲罐和压缩机。 6.3.9站房、辅助用房、压缩机房结构型式应根据使用要求及当地抗震设防烈度采用砖混结构或钢筋混凝土框架结构。 6.3.10站房、辅助用房、压缩机房的建筑材料应根据当地材料供应及使用要求确定，墙体材料和屋面防水材料应符合当地环保部门的要求。 6.3.11站房宜采用一层建筑，结构形式为矩形平顶，有特殊要求时可设二层建筑。一层站房层高宜为3.6m，室内吊顶后净空高度不宜小于3.0m。正面台阶宽为1.2m，高0.15m，房屋周围散水宽为0.8m。 6.3.12站房造型应简捷明快。营业室正立面窗宜采用大玻璃窗（窗台高0.3m）和玻璃弹簧门。钢化玻璃厚度不小于12mm，北方宜采用中空玻璃，规格为（8128）mm。 6.3.13节能：站房、辅助用房应进行节能设计。门窗采用节能型密封措施，外墙和屋面采用隔热、 保温处理，外墙和屋面隔热、保温层的材料及厚度应符合GB50189的规定。 6.4加气工艺设施 6.4.1加气站进站天然气的质量应符合GB17820中的Ⅱ类气质标准，加气站内进人储气设施及出站的压缩天然气的质量应符合GB18047的规定。
3 Q/SY1260—2010 6.4.2加气站内压缩天然气储气设施的工作压力不应大于25.0MPa（表压）。车用压缩天然气瓶组的充装压力不应大于20.0MPa（表压）。燃气汽车气瓶组的充装压力不应大于20.0MPa（表压）。 6.4.3供给加气站的天然气中硫化氢含量超过GB18047的规定时，应进行脱硫处理，脱硫装置应设在室外。 6.4.4加气站内压缩天然气储气设施应选用储气瓶组或储气井，在条件许可时宜优先选用储气井。 6.4.5储气井的设计、施工和检验应符合SY/T6535的规定。储气瓶的设计、制造和检验应符合 GB19158的规定。 6.4.6储气瓶组（井）与站内车行通道相邻一侧，应设防撞柱（栏）。 6.4.7加气机、卸气柱不应设在室内。进人加气机、卸气柱前的工艺管道上应设便于操作的紧急切断阀，紧急切断阀宜设置在加气机、卸气柱附近。在紧急切断阀处应设操作井，操作井不应设置在车道下，且井盖应用不发火的轻质材料制作。 6.4.8天然气进站管道上应设置自动紧急切断阀，紧急切断阀应带有就地操作功能，只能手动复位。 6.4.9天然气进出站管道上应设置绝缘法兰，出站管道上应设置切断阀门。 6.4.10天然气压缩机的选型应根据当地的气候条件及节能要求选择适当的冷却方式（风冷、水冷、 混冷方式）。 6.4.11天然气压缩机的选型应符合GB50156中关于压缩机组安全运行的有关规定。 6.5自控、电视监控 6.5.1天然气压缩机组的控制系统应随设备成套提供，实现压缩机及压缩机辅助设施的检测及控制，并完成多台机组的联合运行及负荷分配等控制。压缩机机组控制系统应通过标准通信接口与加气站计算机控制系统进行数据通信，压缩机组的运行状态、故障报警和紧急停车命令等信号应通过控制电缆连接到加气站计算机控制系统。加气站计算机控制系统可监视机组的运行情况，并实现事故停车和保护。 6.5.2加气站应设置电视监控系统，对营业室收银台、综合办公室（含财务室）、加（卸）气区域、 工艺设备区域及进出站口等场所进行视频监控。 6.5.3加气站应采用计算机进行站级管理，并根据需要统一安装设置具有联网功能的加气站管理系统。 6.5.4加气站应有与当地通信网络连接的通信设备。 6.6形象包装 6.6.1罩棚要求 6.6.1.1檐面高度宜为1.2m和1.5m两种规格，檐面长边长度小于25.0m时，檐面高度为1.2m，檐面长边长度大于或等于25.0m时，檐面高度为1.5m。 6.6.1.2檐面包装应以铝塑板与亚克力吸塑字、吸塑黄杠相结合，“宝石花标志和中国石油、CNG” 局部透光的包装形式。对有特殊包装要求的罩棚可采用亚克力吸塑灯箱，檐面整体发光的包装形式。 多风沙或沿海气候潮湿地区加气站罩棚宜采用彩钢板或烤漆板包装形式，檐面不发光。 6.6.1.3钢结构罩棚吊顶包装为铝扣板，颜色为乳白色 6.6.1.4罩棚支柱包装后宜为矩形，横截面的规格尺寸可为0.6m×0.6m，0.7m×0.7m，0.8m× 0.8m三种，支柱上部为乳白色，下部距地面起1.2m处裙脚为银灰色。钢结构支柱采用铝塑板包装，四角为半径0.06m的铝型材圆角。 6.6.2站房要求 6.6.2.1站房一般为一层单体建筑，应以简捷明快为主要格调。营业室正面为玻璃幕墙，突出通透感。 6.6.2.2站房室内地面均采用防滑地面砖，站房室内墙面除卫生间、淋浴间采用内墙釉面瓷砖外，均采用内墙乳胶漆，营业室、综合办公室、卫生间吊顶应采用铝扣板。 4
