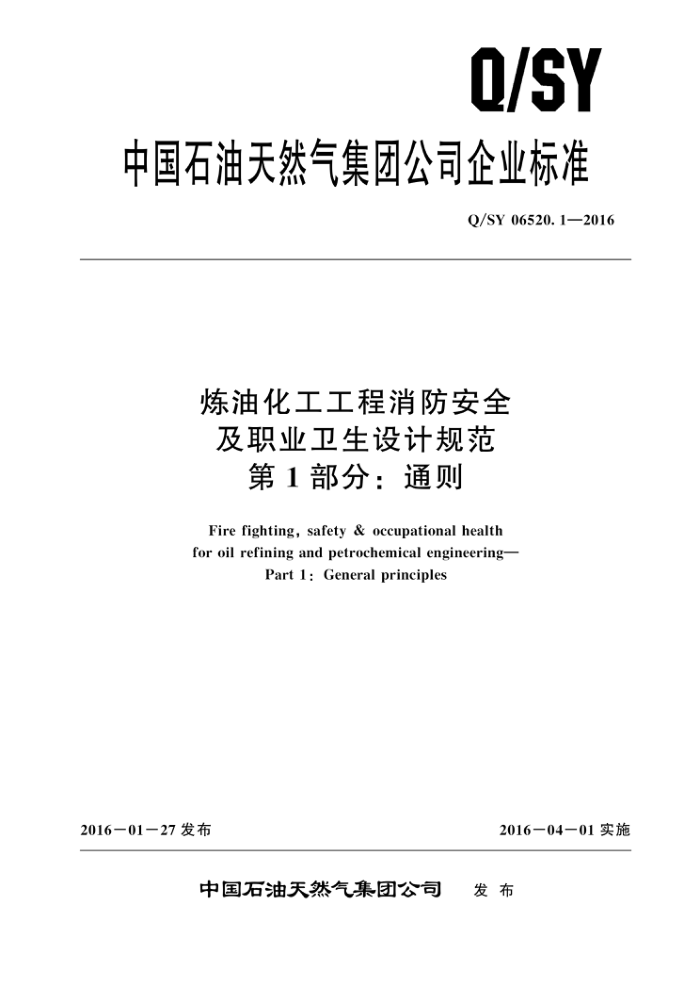

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06520.1—2016
炼油化工工程消防安全及职业卫生设计规范
第1部分：通则
Fire fighting, safety & occupational health for oil refining and petrochemical engineering-
Part 1: General principles
2016—01－27发布
2016－04－01 实施
中国石油天然气集团公司
发布 Q/SY 06520.1—2016
目 次
前言
范围 2 规范性引用文件 3 般要求
1
消防站的设置灭火剂水消防系统泡沫灭火系统 8 干粉灭火系统 9 蒸汽灭火系统 10 气体灭火系统· 11 灭火器 12 消防灭火设施的启动控制 13 个体防护装备参考文献
4
5 6 7
2 Q/SY 06520.1—2016
前 創言
Q/SY 06520《炼油化工工程消防安全及职业卫生设计规范》是炼油化工工程设计系列标准之一。 该标准分为以下14个部分：
第1部分：通则; 第2部分：灭火剂；第3部分：水消防系统；
一第 4 部分：泡沫灭火系统;
第5部分：干粉灭火系统；一第6部分：蒸汽灭火系统：
第7部分：气体灭火系统；第8部分：消火栓； -第9部分：消防炮；
一
第10部分：灭火器；第11部分：个体防护装备；第12部分：安全设施设计专篇；
一
一第 13 部分：消防设计专篇；
第14部分：职业病防护设施设计专篇。 本部分为Q/SY06520的第1部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本标准主要起草人：黄云松、吕梓翔、张志辰、舒小芹、王书、刘玉东、刘建林。
II Q/SY 06520.1—2016
炼油化工工程消防安全及职业卫生设计规范
第1部分：通则
1范围
Q/SY06520的本部分规定了消防、安全及职业卫生设计的总体原则及要求本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩
建或改建工程消防系统和设备设计
本部分不适用于码头、船舶、海上石油平台、民用建筑及其他设施等场所消防安全及职业卫生的设计。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50016 建筑设计防火规范 GB 50084 自动喷水灭火系统设计规范 GB 50116 火灾自动报警系统设计规范 GB 50160 石油化工企业设计防火规范 GB 50347 干粉灭火系统设计规范 GB 50370气体灭火系统设计规范 GB 50974 消防给水及消火栓系统技术规范 Q/SY06520.2　炼油化工工程消防安全及职业卫生设计规范 第2部分：灭火剂 Q/SY 06520.3　炼油化工工程消防安全及职业卫生设计规范 第3部分：水消防系统 Q/SY06520.4　炼油化工工程消防安全及职业卫生设计规范 第4部分：泡沫灭火系统 Q/SY 06520.5炼油化工工程消防安全及职业卫生设计规范 第5部分：干粉灭火系统 Q/SY06520.6　炼油化工工程消防安全及职业卫生设计规范 第6部分：蒸汽灭火系统 Q/SY 06520.7炼油化工工程消防安全及职业卫生设计规范 第7部分：气体灭火系统 Q/SY06520.8　炼油化工工程消防安全及职业卫生设计规范 第8部分：消火栓 Q/SY06520.9炼油化工工程消防安全及职业卫生设计规范 第9部分：消防炮 Q/SY06520.10　炼油化工工程消防安全及职业卫生设计规范　第10部分：灭火器 Q/SY 06520.11炼油化工工程消防安全及职业卫生设计规范　第11部分：个体防护装备
3　一般要求
3.1炼油化工企业应设置与生产、储存、运输的物料和操作条件相适应的消防安全及职业卫生设施，供专职消防人员和岗位操作人员使用。 3.2坚持全面规划、合理布局、突出重点、兼顾一般原则，通过消防安全及职业卫生系统设计综合整治危险。 3.3消防安全及职业卫生系统和设备的设计应坚持实事求是、因地制宜的原则，从实际出发，安全、
1 Q/SY 06520.1—2016
7 泡沫灭火系统
7.1可能发生可燃液体火灾的场所宜采用低倍数泡沫灭火系统 7.2应根据工程实际情况和相关规范确定泡沫灭火系统方案。 7.3泡沫灭火系统由泡沫消防水泵、泡沫液泵（泡沫混合液泵）、泡沫比例混合器（装置）、泡沫液储罐、泡沫产生器、喷头、控制阀门以及管道等组成。 7.4泡沫灭火系统设计应满足Q/SY 06520.4的要求。 7.5　泡沫一水喷淋系统执行 GB50084。
8 3干粉灭火系统
8.1干粉灭火系统适用于下列场所：
a）灭火前可切断气源的气体火灾。 b） 易燃、可燃液体或可熔化固体的火灾
可燃气体和可燃液体喷射的火灾。
c）
d）室内外变压器、油浸开关等电气设备火灾。 e）木材、纸张、纺织品、胶带等明火燃烧的火灾。 f）烷基类金属火灾。
8. 2 干粉灭火系统不适用于下列场所：
a）不能用于炸药等无空气仍能迅速氧化的化学物质。 b）不能扑救燃烧过程能释放氧气或提供氧源的化合物，如硝化纤维、过氧化物的火灾。 c）不能扑救钾、钠、镁、钛、锆等活泼金属及其氢化物的火灾。
不能扑救深度阴燃物质的火灾。
d)
e）不宜扑救精密仪器和精密电气设备的火灾。 8.3系统设计要求：
a）应根据工程实际情况和相关规范确定干粉灭火方案。 b）储存装置宜由干粉储存容器、容器阀、安全泄压装置、驱动气体储瓶、瓶头阀、集流管、
减压阀、压力报警及控制装置等组成。 c） 驱动气体应选用惰性气体，宜选用氮气。 d）干粉灭火系统设计应满足 Q/SY 06520.5的要求。 e）干粉灭火系统管网计算应满足GB 50347等相关规范的要求。
9 蒸汽灭火系统
9.1适用场所
工艺装置有蒸汽供给系统时，宜设固定式或半固定式蒸汽灭火系统，但在使用蒸汽可能造成事故的部位不得采用蒸汽灭火。 9.2 系统设计 9.2.1蒸汽灭火系统一般由蒸汽源、输汽管线、控制阀门、蒸汽筛孔管等组成。 9.2.2蒸汽灭火系统设计应满足 Q/SY 06520.6 的要求。
3 Q/SY 06520.1—2016
10　气体灭火系统
10.1气体灭火系统适用于下列场所：
a）电气火灾。 b）固体表面火灾。 c）液体火灾。 d）灭火前能切断气源的气体火灾。 注：除电缆隧道（夹层、井）及自备发电机房外，K型和其他型热气溶胶预制灭火系统不得用于其他电气火灾，
10.2气体灭火系统不适用于下列场所：
a） 硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾。 b） 钾、钠、镁、钛、锆、铀等活泼金属火灾。 c） 氢化钾、氢化钠等金属氢化物火灾。 d） 过氧化氢、联胺等能自行分解的化学物质火灾。 e）可燃固体物质的深位火灾。
10.3系统设计要求：
a） 应根据工程实际情况和相关规范确定气体灭火方案 b）气体灭火系统设计应满足Q/SY06520.7的要求。 c）气体灭火系统管网计算应满足GB 50370 等相关规范的要求。
11灭火器
11.1生产区内宜设置干粉型或泡沫型灭火器，控制室、机柜间、计算机室、电信站、化验室等宜设置气体型灭火器。 11.2　非生产区宜设置干粉灭火器， 11.3工艺装置内手提式干粉型灭火器的选型及配置应符合下列规定：
a）扑救可燃气体、可燃液体火灾宜选用钠盐干粉灭火剂，扑救可燃固体表面火灾应采用磷酸铵
盐干粉灭火剂，扑救烷基铝类火灾宜采用D类干粉灭火剂。
b） 甲类装置灭火器的最大保护距离不宜超过9m，乙、丙类装置不宜超过12m。 c）每一配置点的灭火器数量不应少于两具，多层构架应分层配置。 d）危险的重要场所宜增设推车式灭火器。
11.4同一场所应选用灭火剂相容的灭火器，同时还应考虑灭火剂与当地消防车采用的灭火剂相容。 11.5灭火器的配置及采购技术要求应满足Q/SY 06520.10的要求。
12消防灭火设施的启动控制
12.1 水消防系统 12.1.1消防水泵应在接到报警后 2min 以内投入运行。稳高压消防给水系统的消防水泵应能依靠管网压降信号自动启动。 12.1.2消防稳压泵的启闭应由压力联动装置自动控制 12.1.3自动喷水灭火系统应设有自动控制、手动控制和机械应急操作三种启动方式， 12.1.4水喷雾灭火系统应设有自动控制、手动控制和机械应急操作三种启动方式。当响应时间大于 60s时，可采用手动控制和应急操作两种控制方式 4
