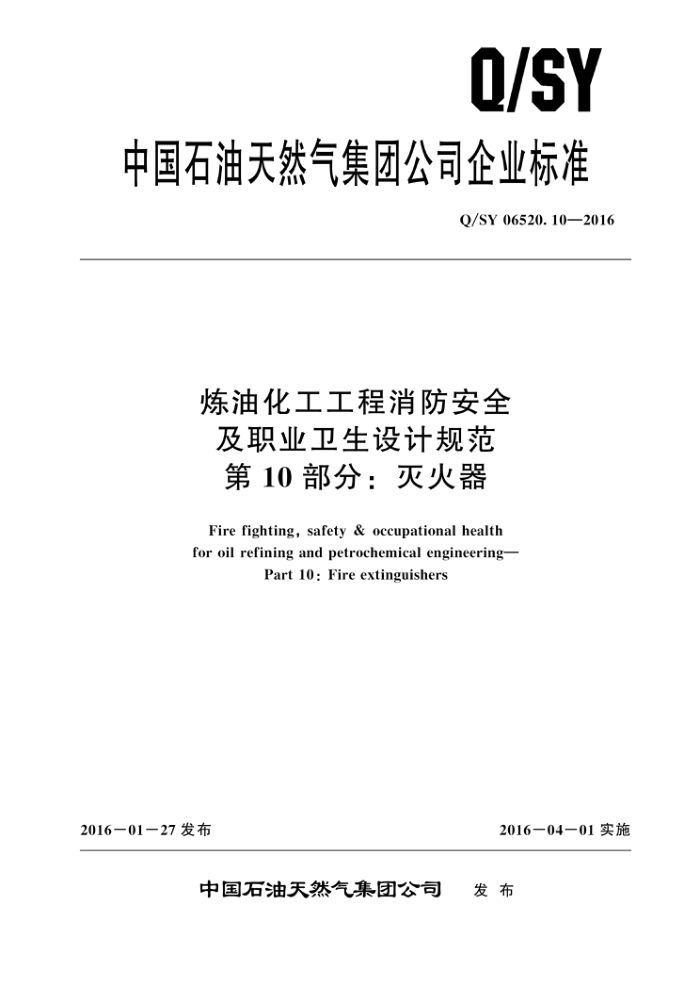

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06520.10—2016
炼油化工工程消防安全及职业卫生设计规范
第10部分：灭火器
Fire fighting, safety & occupational health for oil refining and petrochemical engineering-
Part 10: Fire extinguishers
2016－01－27发布
2016－04一01实施
中国石油天然气集团公司
发布 Q/SY 06520.10—2016
目 次
前言
范围规范性引用文件
1
2.
3灭火器设计要点 3.1灭火器类型 3.2灭火器配置 3.3设计中的注意事项 4　采购技术文件编制内容
4. 1 项目概述 4. 2 设计参数 4.3 操作要求 4. 4 铭牌 4. 5 其他要求 4. 6 供货范围 4.7 包装与运输 4. 8 服务范围 4. 9 文件要求 4.10 质量保证· 4. 11 HSE管理 4. 12 符合性
.........
....
...........
....
.......
... Q/SY 06520.10—2016
前 創言
Q/SY 06520《炼油化工工程消防安全及职业卫生设计规范》是炼油化工工程设计系列标准之一。 该标准分为以下14个部分：
第1部分：通则; 第2部分：灭火剂；第3部分：水消防系统;
一第 4部分：泡沫灭火系统;
第5部分：干粉灭火系统；一第6部分：蒸汽灭火系统；
第7部分：气体灭火系统；第8部分：消火栓； -第9部分：消防炮；
一
第10部分：灭火器；第11部分：个体防护装备；第12部分：安全设施设计专篇；
一
一第 13 部分：消防设计专篇；
第14部分：职业病防护设施设计专篇。 本部分为Q/SY06520的第10部分本部分按照GB/T 1.1一2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：扈洁琼、舒小芹、黄云松、赵欣、赵晓静、吕梓翔、李立三、刘建林。
II Q/SY 06520.10—2016
炼油化工工程消防安全及职业卫生设计规范
第10部分：灭火器
1范围
Q/SY06520的本部分规定了炼油化工工程灭火器的选用及供货技术要求等内容本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩
建或改建工程的灭火器配置设计及采购工作。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50140建筑灭火器配置设计规范 GB50160　石油化工企业设计防火规范
灭火器设计要点
3
3.1灭火器类型
按充装的灭火剂种类分为水型灭火器、泡沫型灭火器、干粉型灭火器和二氧化碳型灭火器等；按其移动方式分为手提式灭火器和推车式灭火器。 3.2灭火器配置
灭火器配置场所的火灾种类和危险等级、灭火器的选择、灭火器的设置、灭火器的配置及设计计
算按照 GB 50140 及GB50160 执行。 3.3设计中的注意事项 3.3.1相对于扑灭同一火灾而言，不同种类灭火器灭火有效程度的差异。 3.3.2灭火器设置场所的环境温度对于灭火器性能的影响。 3.3.3灭火器对保护物品污损程度的不同。 3.3.4使用灭火器人员的身体素质差异。
4　采购技术文件编制内容
4.1项目概述
4.1.1项目概述主要包括项目名称、项目业主、项目地址、承包商（或设计院）、项目性质等内容。 4.1.2现场气象条件，项目统一规定及业主对项目设计或采购的要求也应一并列入其中。 4.2　设计参数 4.2.1设计参数应在技术规定或数据表中详细列出
1 Q/SY 06520.10—2016
4.2.2设计参数应包括但不限于：名称、数量、类型（手提或推车）、布置位置（室内或室外）、产品型号、火灾级别、温度要求、灭火剂种类、填充量及额定性能。 4.3操作要求 4.3.1买方应要求供货商提供操作手册。 4.3. 2 ，灭火器应确保操作方便、安全，并易于维护。 4.4铭牌 4.4.1铭牌应牢固地固定在灭火器本体明显位置处 4. 4. 2 铭牌内容应包括：
a） 灭火器名称; b） 制造厂名称; c） 灭火器规格和型号； d） 制造年月。
4. 5 其他要求
产品型式认可证书、检验报告等有效资质和文件。 4. 6 供货范围
供货范围应包括灭火器及其配套灭火器箱。 4.7包装与运输 4.7.1买方应要求供货商按照项目关于包装、运输的统一规定（如有）要求或是双方协定对灭火器进行包装和运输。 4. 7. 2 所有装运的灭火器均应带有适当的标牌或做出标记。 4.7.3买方应要求供货商对灭火器进行适当包装，以保证灭火器在无保护的现场条件下存放。 4. 7. 4 买方应要求所有的灭火器在运输期间，需有适当的包装、捆扎和保护措施，以防运输中损坏。 4.8　服务范围 4.8.1买方应明确供货商的工作范围包括但不限于：
a) 灭火器使用、维护说明； b）样本图纸; c） 设备制造和装配； d）设备的车间试验和检验、涂漆、包装、装运和运送到现场;； e）移交灭火器检查、试验的原始记录
4. 8. 2 买方应要求供货商提供灭火器的检验报告、产品型式认可证书（如采购进口设备，则需提供 FM/UL认证)。 4.9文件要求 4.9.1买方应要求供货商按照买方技术规定确定的时间表提交技术文件。 4.9.2买方应要求供货商按照项目关于图纸文件的规定或双方协定的格式、版次、数量等提交相关图纸及文件。 2 Q/SY 06520.10—2016
4. 10 质量保证 4.10. 1 灭火器质量保证期应满足买方要求。 4. 10. 2 买方应要求供货商提供相关资质及质量控制程序说明 4. 11 HSE管理 4. 11. 1 买方宜对供货商提出HSE政策和管理策划的要求， 4. 11. 2 买方宜要求供货商提供相关资质及HSE控制程序说明。 4. 12 符合性
买方应要求供货商明确说明与技术要求的符合性。
3
