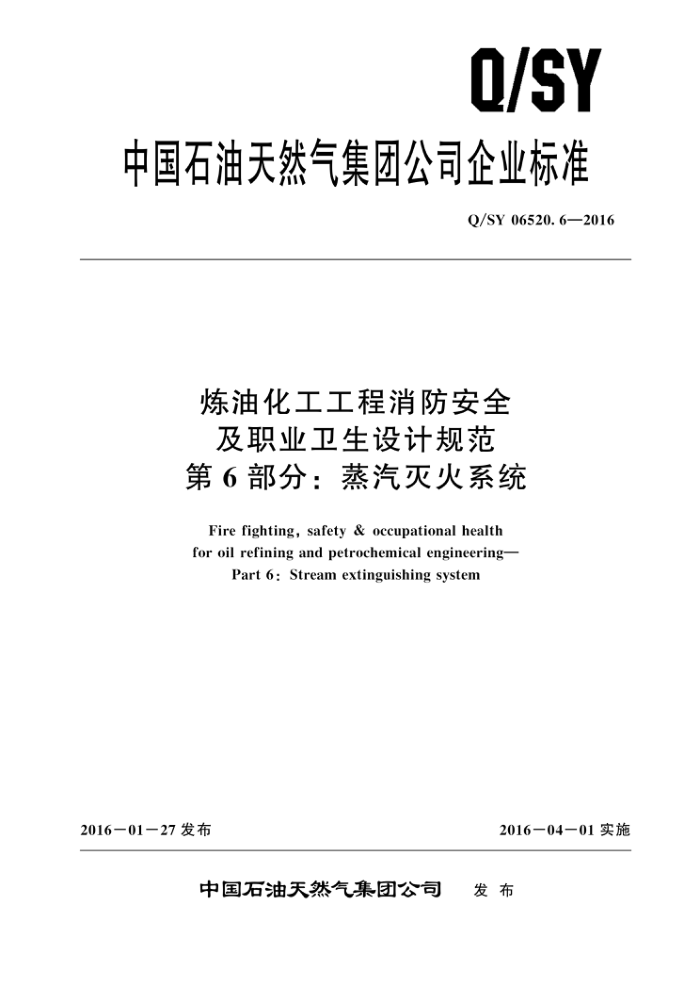

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06520.6—2016
炼油化工工程消防安全及职业卫生设计规范第6部分：蒸汽灭火系统
Fire fighting, safety & occupational health for oil refining and petrochemical engineering-
Part 6: Stream extinguishing system
2016－01－27发布
2016－04一01实施
中国石油天然气集团公司 发布 Q/SY 06520. 6—2016
目 次
前言
I1
.....
范围 2 术语和定义 3 系统分类系统设置
1
4
设计要求安全环保要求
5
2
6
2
L Q/SY 06520.6—2016
前 創言
Q/SY 06520《炼油化工工程消防安全及职业卫生设计规范》是炼油化工工程设计系列标准之一。 该标准分为以下14个部分：
第1部分：通则; 第2部分：灭火剂；第3部分：水消防系统;
一第 4 部分：泡沫灭火系统;
第5部分：干粉灭火系统；一第6部分：蒸汽灭火系统;
第7部分：气体灭火系统；第8部分：消火栓； -第9部分：消防炮；
一
第10部分：灭火器；第11部分：个体防护装备；第12部分：安全设施设计专篇；
一
一第 13 部分：消防设计专篇；
第14部分：职业病防护设施设计专篇。 本部分为Q/SY06520的第6部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：赵欣、黄云松、刘玉东、张志辰、袁印实、扈洁琼、王书。
I Q/SY 06520.6—2016
炼油化工工程消防安全及职业卫生设计规范
第6部分：蒸汽灭火系统
1范围
Q/SY06520的本部分规定了蒸汽灭火系统的分类、系统设置、设计及安全环保要求。 本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩
建或改建工程的蒸汽灭火系统工程设计。
术语和定义
2
下列术语和定义适用于本文件。
2. 1
蒸汽灭火系统stream extinguishing system 由固定管网、阀门及蒸汽喷射设备组成，用于扑救整个房间火灾，使着火燃烧房间惰性化的灭火
方法。该系统使用的灭火介质为蒸汽。
3系统分类
3.1蒸汽灭火系统按灭火方式分为全淹没灭火系统和局部应用灭火系统。其中：
a）全没灭火系统是通过建立蒸汽灭火浓度实现灭火，保护整个空间。 b）局部应用灭火系统保护某一局部区域或设备，采用直接喷射灭火方式，布置管网时也仅在
被保护设备的上方或周围设置蒸汽管道。
3.2蒸汽灭火系统按设备安装方式分类，有固定式和半固定式两种类型。其中：
a）固定式蒸汽灭火系统多采用全淹没式灭火方式，用于扑救整个房间的火灾，使着火燃烧房间
惰性化灭火。固定式蒸汽灭火系统常用于生产厂房、油泵房等场所。对建筑物容积小于 500m3的保护空间，灭火效果较理想
b）半固定式蒸汽灭火系统用于扑灭局部火灾，利用蒸汽的稀释达到稀释可燃气体，并瞬间在
火焰周围形成蒸汽层扑灭火灾。例如用于露天生产装置区的高大炼制塔、地上可燃气体储罐和可燃液体储罐、厂房内局部的油品设备、加热炉等。
4系统设置
4.1蒸汽灭火系统一般由蒸汽源、控制阀门、输汽管线、蒸汽筛孔管等组成 4.2蒸汽源：由于灭火蒸汽应处于经常战备状态，蒸汽灭火系统不宜设置独立的灭火蒸汽锅炉，所以，灭火蒸汽的蒸汽源通常为装置中设置的软管站。在设计时应核实蒸汽源能否满足灭火需要 4.3控制阀门：为了保证蒸汽灭火系统按设计要求正常工作，在蒸汽管线上应设置必要的阀门，用以开启或关闭灭火蒸汽管线。对于同时保护多个区域的固定式蒸汽灭火系统，在分配管上应设置选择阀（释放阀），用以开启或关闭发生单个保护区域的蒸汽管。控制阀门通常选用手动，位于被保护区外易操作、宜接近的位置
1 Q/SY 06520.6—2016
4.4输汽管线：输汽灭火管线包括输气干管、支管和配气管。输气干管、支管主要用来输送灭火蒸汽；配汽管用途是将灭火蒸汽均匀分配在保护空间。蒸汽灭火系统的蒸汽管线应符合高压蒸汽的有关要求。
5设计要求
5.1蒸汽灭火体积浓度不宜小于35%，蒸汽压力不宜大于1MPa，灭火时间不宜超过5min。
2蒸汽筛孔管排汽孔径宜取3mm～5mm，孔心间距30mm～80mm，孔径宜从进汽端开始由小逐
5. 2
渐增大。开孔方向应能使蒸汽水平方向喷射。
安全环保要求
6
6.1灭火用的蒸汽源不应被易燃、可燃液体或可燃气体所污染。 6. 2 生产、生活和消防合用蒸汽源时，在生产或生活用的蒸汽管线上，应设置单向阀和控制阀门，以防止其管线内的蒸汽倒流。 6.3蒸汽灭火系统的输汽管线应设置防止烫伤的防护措施。
2
