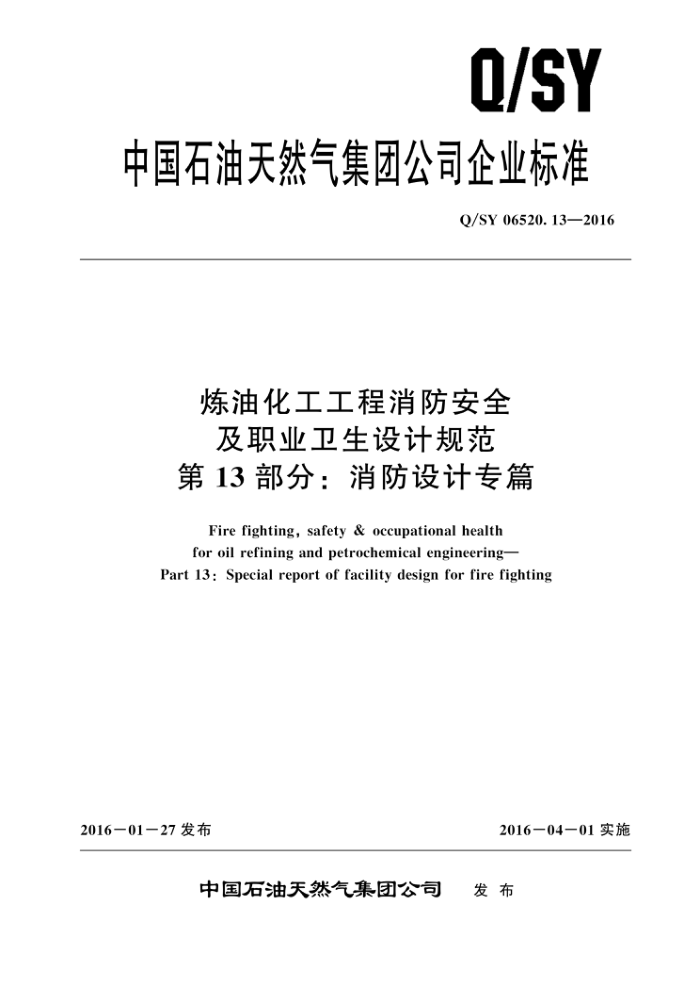

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06520.13—2016
炼油化工工程消防安全及职业卫生设计规范第13部分：消防设计专篇
Fire fighting, safety & occupational health for oil refining and petrochemical engineering-
Part 13: Special report of facility design for fire fighting
2016－01－27发布
2016－04一01实施
中国石油天然气集团公司
发布 Q/SY 06520.13—2016
目 次
前言
范围 2 术语和定义专篇主要内容
1
3
3. 1 设计依据 3. 2 建设项目概述 3.3 火灾危险性分析 3. 4 总平面 3. 5 建筑、结构防火 3.6 电气安全 3.7 危险物料的工艺安全和自动化控制
消防设施设计 3. 9 火灾报警系统及电信设施 3.10 建筑物防排烟和通风
3.8
消防废水收集和处理·
3. 11 附图和文
4
专篇组成及格式要求 5.1专篇组成 5.2　格式要求附录A (规范性附录) 专篇格式参考文献
5
2 Q/SY 06520.13—2016
前 創言
Q/SY 06520《炼油化工工程消防安全及职业卫生设计规范》是炼油化工工程设计系列标准之一。 该标准分为以下14个部分：
第1部分：通则; 第2部分：灭火剂；第3部分：水消防系统;
一第 4部分：泡沫灭火系统;
第5部分：干粉灭火系统；一第6部分：蒸汽灭火系统；
第7部分：气体灭火系统；第8部分：消火栓； -第9部分：消防炮；
一
第10部分：灭火器；第11部分：个体防护装备；第12部分：安全设施设计专篇；
一第 13 部分：消防设计专篇；
第14部分：职业病防护设施设计专篇。 本部分为Q/SY06520的第13部分本部分按照GB/T 1.1一2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：高斌海、刘玉东、黄云松、舒小芹、洁琼、王书、张海芳、刘建林。
II Q/SY 06520.13—2016
炼油化工工程消防安全及职业卫生设计规范
第13部分：消防设计专篇
1范围
Q/SY06520 的本部分规定了消防设计专篇的编制内容和格式要求。 本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩
建或改建工程的项目的消防设计专篇的编制。
，术语和定义
2
GB/T 5907 界定的术语和定义适用于本文件。
3专篇主要内容
3.1设计依据
设计依据应按下列要求编写：
建设项目的批复（核准、备案）文件。
a）
b）国家、行业及地方相关法律、法规、规章及规范性文件。 c） 国家、行业及地方相关标准、规范（包括标准的名称、编号、年号和版本号）。 d） 建设项目安全评价报告及建设项目安全条件审查意见书。 e) 设计合同。 f) 项目其他相关文件。 建设项目概述
3. 2
建设项目概述应包括下列内容： a）工程总概述。 b） 建设性质。 c) 项目组成。 d）项目占地面积。 e）设计范围及分工。 f）工业生产设计规模。 g）产品方案。 h）生产方法和工艺过程。 i）工程消防环境现状依托情况的说明。 火灾危险性分析
3.3
火灾危险性分析应包括下列内容： a）物料的火灾危险性分析中应按表 1和表2的要求列出危险性物料的相关信息。 b） 生产过程的火灾危险性分析
1 Q/SY 06520.13—2016
c) 爆炸危险区域划分。
表1 主要物料的物理性一览表
序号 物质 物质 相对密度 相对分 熔点 沸点 闪点 自燃温度 备注
名称 相态 (水/空气) 子质量 ℃
℃
℃
℃
表2主要物料的危险性一览表
序号 物质名称 （体积分数） (体积分数) 火灾危险 职业接
爆炸下限 爆炸上限 %
触限值 危害程
度分级 灭火剂 备注
性分级
%
mg/m3
3.4总平面
总平面的消防安全设计应按下列要求编写： a) 项目所在区域位置。 b) 项目场地内原有设施（装置、建筑物、构筑物等）以及保留、拆除的情况。 c） 新建工艺装置或设施、建筑物、构筑物满足防火间距的情况。 d) 功能分区，竖向布置方式。 e) 人流和车流的组织、出入口、停车场（库）的布置及停车数量的确定。 f）全厂道路及消防车道的宽度和上部净空高度说明，消防车回车场等。
3. 5 建筑、结构防火
建筑、结构的消防安全设计应按下列要求编写： a） 建筑面积、建筑层数和总高，建筑防火类别、耐火等级和结构选型 b） 建筑物构件的构造及燃烧性能、耐火极限。 c) 建筑物使用功能和工艺要求。 d) 建筑的功能分区、平面布局、立面造型及与周围环境的关系。 e) 建筑的安全疏散、消防电梯等的布局。 f) 防火、防烟分区的划分等。 g) 建筑物的抗爆和泄压设计。 h) 构筑物及钢结构的耐火保护。
3.6 电气安全
电气的消防安全设计应按下列要求编写：
用电负荷等级、供电电源的安全配置
a） b）
消防电源、配电线路及电器装置、包括消防电源供电负荷等级确定、消防用电设备的配电线路选择及敷设方式、备用电源性能要求及启动方式。 变、配、发电站的位置、数量、容量及设备技术条件和选型要求。
c)
d) 消防技术标准有要求的导线、电缆的材质和敷设方式，以及配电设备、灯具的选型、安装
方式。 消防应急照明的照度值、电源型式、灯具配置、线路选择及敷设方式、控制方式、持续
e）
2 Q/SY 06520.13—2016
时间。 f）消防疏散指示标志的设置部位、照度、供电时间等。 g） 防雷保护、防静电集聚保护以及各种接地保护等 h）爆炸危险区域内的电气选择。
3.7危险物料的工艺安全和自动化控制
危险物料的工艺安全和自动化控制设计应按下列要求编写： a）正常工况下危险物料的安全控制（包括工艺和自动化控制）。 b）非正常工况下危险物料的控制（安全泄压、紧急切断、退料、联锁保护等）。 c）危险物料的泄漏检测和报警说明。 d）爆炸危险区域内的仪表选择。 e）仪表空气的供应保障。 ：消防设施设计
3.8
应按照下列要求分系统说明消防设施设计： a）消防水系统：包括消防水源及消防泵、消防供水管网、消防栓及消防炮系统、自动喷水灭火
系统、水喷雾灭火系统等。 b） 泡沫灭火系统：包括泡沫站、泡沫系统管网、泡沫消火栓、泡沫产生器、泡沫系统水源等。 c）气体灭火系统：包括气体灭火介质、钢瓶间、供气管网、保护区火警探测和喷放控制等。 d） 蒸汽灭火系统：包括蒸汽源、管网和系统控制等 e）干粉灭火系统：包括干粉灭火介质储存和驱动、供粉管网、保护区火警探测和喷放控制等。 f）灭火器：包括干粉灭火器、气体灭火器等。 g） 消防站、气防站的设置说明。
3. 9 火灾报警系统及电信设施
应按照下列要求分系统说明火灾报警系统及电信设计： a）火灾报警系统。 b）消防电话。 c）消防应急广播。
3.10　3 建筑物防排烟和通风
应按下列要求说明建筑物内的防排烟和通风措施： a）建筑物内设置防排烟的区域及方式。 b）机械防排烟系统送风量、排烟量的确定，防排烟系统及设施配置、控制方式。
3.11消防废水收集和处理
应按下列要求说明消防废水的收集和处理： a）消防废水、泄漏物料和前期雨水的收集和存放。 b）消防废水的处理和排放。
4附图和文件
新建项目的消防设计专篇应按下列要求附图纸和文件，改、扩建项目应在下列附图纸和文件中表
3 Q/SY 06520.13—2016
示出改扩建部分与原有装置和设施的关系：
a) 区域位置图 b) 总平面布置图。 c 建筑物平面图、立面图和剖面图。 d) 主要装置的设备布置图。 e) 爆炸危险区域划分图。 f) 防雷、防静电接地系统图。 g) 火灾自动报警系统图。 h) 气体检测器系统及平面布置图。 i) 消防设施布置图。 j) 消防给水系统的系统图。 k) 泡沫灭火系统的系统图。 1) 气体灭火系统的系统图。 m) 蒸汽灭火系统的系统图。 n) 干粉灭火系统的系统图 o） 消防设施一览表。 p) 防烟系统的系统图。 q) 排烟系统的系统图。
，专篇组成及格式要求
5
5. 1 专篇组成
消防设计专篇应由下列项组成： a) 封面为项目建设单位信息。 b） 靡页为设计单位信息 c) 封三为设计单位资质证书影印件。 d） 封四为专篇编写人员表。 e）封五为目录。 f）专篇主要内容。
5. 2 格式要求
专篇的格式要求详见附录 A。
4
