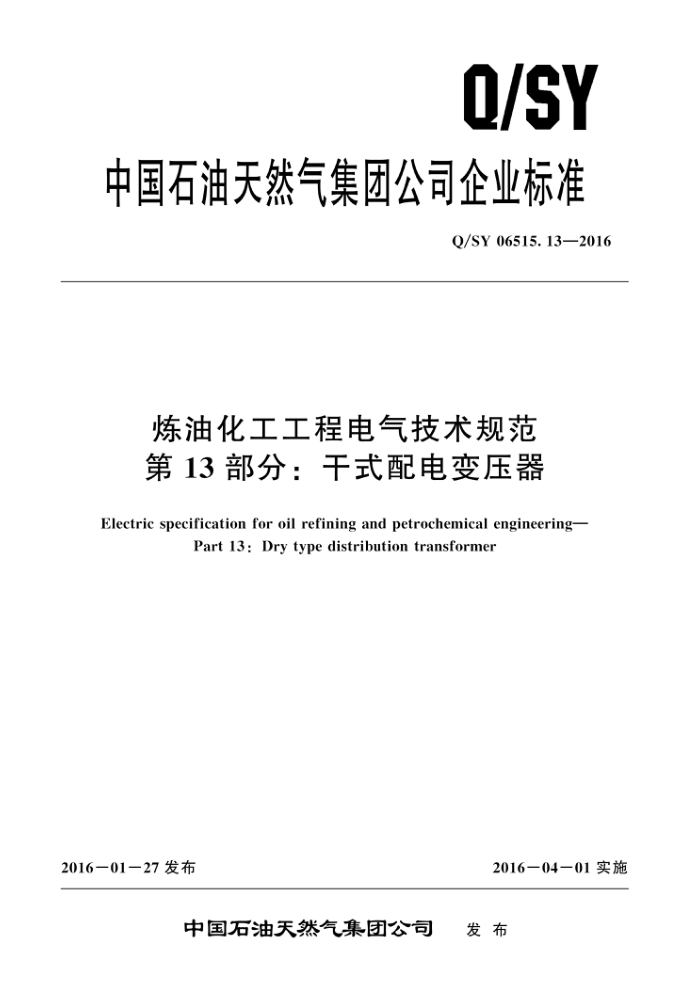

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06515.13—2016
炼油化工工程电气技术规范第13部分：干式配电变压器
Electric specification for oil refining and petrochemical engineering-
Part 13 : Dry type distribution transformer
201601一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06515.13—2016
目 次
前言
1
范围规范性引用文件
2
3使用条件
3. 1 地区环境条件 3. 2 安装场所 3. 3 电网电源使用条件 4　技术要求 4. 1 总体要求
主要参数及性能要求 4. 3 结构要求 5附件 ： (组件) 5. 1 温度控制器 5. 2 电流互感器 5.3 其他 6 铭牌
4. 2
........
.....
检验和试验 7. 1 概述 7. 2 型式试验 7. 3 例行试验 7. 4 现场试验 7.5特殊试验 8供货商提供的技术文件图表
C
包装、运输和储存参考文献
9
人 Q/SY 06515.13—2016
前言
Q/SY 06515《炼油化工工程电气技术规范》是炼油化工工程设计系列标准之一。该标准分为以下14个部分：
第1部分：通则;
一
-第2部分：变电站微机自动化系统；一第3部分：110kV气体绝缘开关设备（GIS);
第4部分：6（10）kV开关柜; 第5部分：低压开关柜；第6部分：消弧线圈装置; 第7部分：电力变压器；第8部分：电力电缆; 第9部分：交流不间断电源；第10部分：直流电源；第11部分：并联电容器装置；第12部分：低压变频器；
一
一第13 部分：干式配电变压器; 一第14部分：油浸式配电变压器。 本部分为Q/SY06515的第13部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：刘雯、张可、弓普站、王勤东、赵净、赵凌智、万茜、周沅树。
I Q/SY 06515.13—2016
3.3电网电源使用条件
干式配电变压器应在额定电压为10（6）kV的电网中使用，电压质量满足GB/T12325规定的电压波动范围，电网的频率应为50Hz，频率偏差满足GB/T15945规定的波动范围。
4技术要求
4.1总体要求
干式配电变压器应选用高可靠性、紧凑型及低损耗的产品。 干式配电变压器的额定容量应符合GB1094.1的规定。
4.2主要参数及性能要求
4.2.1一般要求
10kV及以下干式配电变压器，一次侧电压为10（6）kV，二次侧电压一般为0.4kV，调压方式般为无励磁调压，干式配电变压器的冷却方式可以分为风机冷却和自然冷却。
当变压器装有风机进行辅助冷却时，其有、无风机时的标称额定容量应由供需双方协商确定，并应在铭牌上标示出来。
变压器一次侧和二次侧的绕组联结组别及联结图参见GB1094.1一2013中的附录C。 自冷变压器的额定容量、电压组合、联结组标号、空载损耗、负载损耗、空载电流及短路阻抗应
符合GB/T10228—2015中表1的规定。 4.2.2 温升
在正常运行条件下，满载稳定运行的变压器，根据GB1094.11的规定进行试验时，每个绕组的温升均不应超过表1所列出的限值。
表1绕组温升限值
绝缘系统温度
额定电流下的绕组平均温升限值
℃ 105 (A) 120 (E) 130 (B) 155 (F) 180 (H) 220 (C)
K 60 75 80 100 125 150
铁芯、金属部件及其相邻材料的温度不应对变压器任何部分造成损坏
如果安装场所条件不符合正常使用条件要求，温升限值应根据GB1094.11一2007中的11.2和 11.3做相应的修正。温升限值不允许有正偏差。 4.2.3负载能力
额定容量是与连续负载工况相对应的，如果有短时特殊情况，可允许变压器在过负载下运行，有
2 Q/SY 06515.13—2016
关过负载运行的导则应符合GB/T1094.12的相关规定。 4.2.4承受短路能力
干式配电变压器的承受短路的能力应满足GB1094.5的相关规定。 4.2.5局部放电
干式配电变压器均应进行局部放电测量，测量方法应按照GB1094.11的规定进行。 局部放电测量应在Um≥3.6kV的绕组上进行。 局部放电水平的最大值应不超过10pC。
4.2.6耐工频电压及耐雷击电压水平
干式配电变压器的耐工频电压及耐雷击电压水平要求应满足表2的要求。
表2变压器绕组的绝缘水平
额定雷电冲击耐受电压 (峰值)
额定短时外施耐受压
系统标称电压 (均方根值)
设备最高电压 (均方根值)
kV
(均方根值)
kv ≤1 3 6 10
kv 3 10 20 35
组 I
kV ≤1. 1 3. 6 7. 2 12
组 I
20 40 60
40 60 75
如用户另有要求，绝缘水平也可以参照GB1094.11一2007中附录C的规定选取，但应在订货合同中注明。 4.3结构要求 4.3.1概述
干式变压器的铁芯和绕组均不浸于绝缘液体中，从型式上分为全封闭、封闭、非封闭干式变压器。干式变压器应具有安全、防火、无污染、体积小、适合在潮湿性环境运行等特点。 4.3.2铁芯
干式配电变压器的铁芯应选用同一厂家生产的同一批次的优质、全新、低损耗的冷轧硅钢片，尽量减少硅钢片的加工毛刺，铁芯叠装宜采用全斜接缝、无孔绑扎技术，铁芯组件应均衡严紧，不应由于运输和运行中的振动而松动。
干式配电变压器铁芯和较大金属结构零件均应可靠连接后接地，所有变压器的铁芯均通过接线板引出可靠接地，并配置接地线引下支持绝缘子，接地处有明显的接地符号或“接地”字样。 4.3.3绕组
干式配电变压器高压绕组应采用同一厂家、同一批次的（无氧）铜导线绕制，优先选用半硬铜导线。低压绕组采用铜箔或铜导线绕制。
干式配电变压器的低压绕组根据其结构和型式的不同做法亦不相同。 环氧树脂浇注干式配电变压器的绝缘等级一般为F级，如有特殊要求也可以为H级
3 Q/SY 06515.13—2016
绕组应能承受短路、过载和过电压而不发生局部过热，绕组和引线应绑扎得足够宰固，组成一个
整体，以防止由于运输、振动和运行中短路时，产生相对位移。 4.3.4冷却
干式配电变压器的冷却方式有两种：自然空气循环（AN）及强迫空气循环（AF），或者在采用自然空气循环运行时达到一定额定容量，在采用强迫空气循环时可以达到更大容量运行（AN／AF）。
干式变压器采用强迫空气循环时，由温度控制器控制风机的启停，风机应有过载、短路及断相运行的保护装置。当风机在运行中发生故障时，应能发出事故信号
冷却系统风机的电源电压宜采用380V（AC），控制电源电压为220V（AC）。 4.3.5主接线
干式配电变压器在配电室内布置时，一般提供外壳，宜与低压配电柜并排布置。 根据GB 4208 的规定，外壳的防护等级一般为 IP21，特殊情况可以达到IP23。 变压器高压侧一般为电缆接线，低压侧为母线出线。 变压器箱体内应有足够的空间用来安装母线槽或电缆及其密封头。
4.3.6分接
干式配电变压器一般为无励磁调压变压器，分接的选择应在无励磁状态下，采用连接片或无励磁开关来实现，调节范围一般为±5%，挡位数量可以选择5挡或3挡。分接位置一般设在高压绕组上而不是在低压绕组上，电压比大时更应如此。
4.3.7噪声
干式配电变压器的噪声测量方法应按照GB/T 1094.10 的规定进行。噪声水平应按照JB/T 10088执行。
5附件 (组件)
5.1温度控制器
温度控制系统的测温元件应埋设在变压器内部，可以自动监测并显示三相绕组及铁芯的工作温度。当绕组温度达到设定温度时，温度控制装置可控制启动风机、停止风机、报警和跳闸。用户也可以根据要求调整设定温度。温度控制装置可根据用户需要配带4mA～20mA模拟量输出或通信接口，可实现远程集中控制。温度控制装置安装在外壳上，具体位置参照制造厂标准。抗干扰性能应符合 JB/T 7631—2005 的要求。 5.2电流互感器
电流互感器根据具体项目情况设置。 电流互感器的端子应引至就地的端子箱，互感器的二次绕组的一侧应接地。电流互感器应为环形
或方形，安装在变压器零序母排上。
电流互感器的额定一次电流应根据其所在装设地点的变压器容量来确定，通常取按变压器容量计算出的电流值的1.0～1.2倍，考虑到线路保护等原因可适当增大，但应修正到符合GB 20840.2的规定。
电流互感器的二次引线应经金属屏蔽引至变压器端子接线箱的端子板上，引线一般采用截面不小
