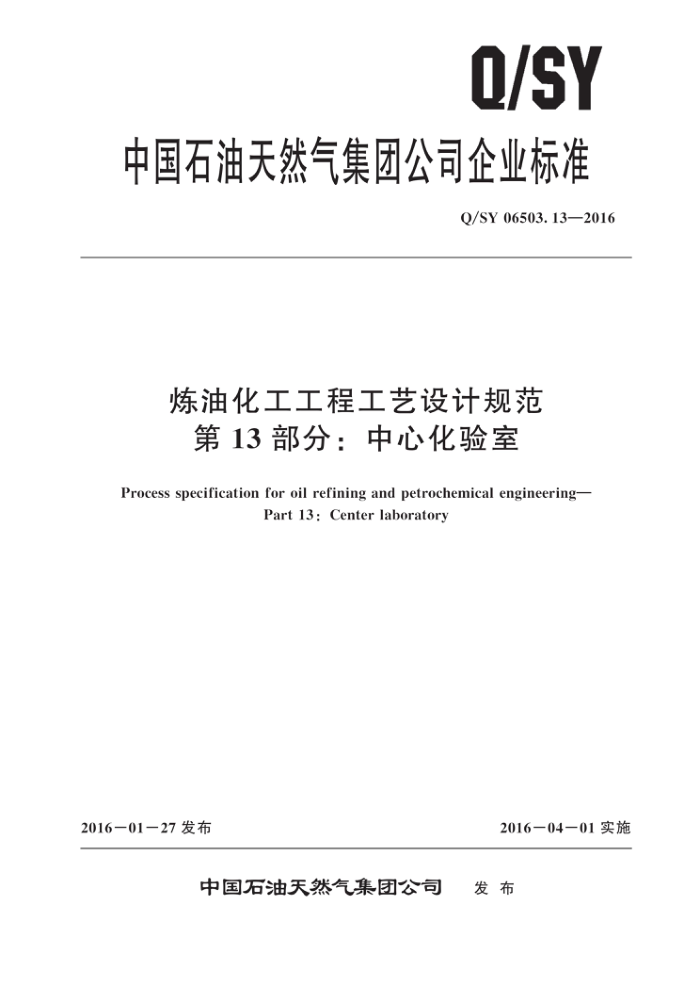

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06503.13—2016
炼油化工工程工艺设计规范
第13部分：中心化验室
Process specification for oil refining and petrochemical engineering-
Part 13: Center laboratory
2016一01一27发布
2016一04一01 实施
中国石油天然气集团公司 发布 Q/SY 06503.13—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
一般规定 5 组成及布置 6 分析仪器设备配置
4
气体管道设计 8 土建设计
7
4
采暖通风与空气调节设计 10 给排水设计 11 电气设计 12 电信及信息管理系统设计 13 仪表自控设计 14 HSE设计
9
6 Q/SY 06503. 13—2016
前創言
Q/SY06503《炼油化工工程工艺设计规范》是炼油化工工程设计系列标准之一。该标准分为以下13个部分：
第1部分：通则；第2部分：工艺成套设备；第3部分：泵；第4部分：压缩机；第5部分：塔器；
一第6部分：管壳式换热器；
第7部分：空冷器；第8部分：石油化工容器；第9部分：安全泄压系统；第10部分：燃料系统；第11部分：空分站；
一
第12部分：空压站；第13部分：中心化验室。
本部分为Q/SY06503的第13部分。 本部分按照GB/T1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：吴帆、郭少环、王欣月、郭涛、朱隽、唐轩、张鹏。
I Q/SY 06503.13—2016
炼油化工工程工艺设计规范第13部分：中心化验室
1范围
Q/SY06503的本部分规定了炼油化工中心化验室设计的一般规定、组成及布置、分析仪器设备
配置、气体管道、土建、采暖通风与空气调节、给排水、电气、电信及信息管理系统、仪表自控、 HSE等方面的设计要求
本部分适用于中国石油天然气集团公司石油炼制、石油化工工程及其他相关工程中新建炼油化工中心化验室的设计。装置化验室及改建、扩建的中心化验室可参考执行本部分
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50015 5建筑给排水设计规范 GB 50016 建筑设计防火规范 GB 50019工业建筑供暖通风与空气调节设计规范 GB 50052 供配电系统设计规范 GB 50140 建筑灭火器配置设计规范 GB 50160 石油化工企业设计防火规范 GA 1002剧毒化学品、放射源存放场所治安防范要求 HG/T 20698 化工采暖通风与空气调节设计规定 JGJ91科学实验建筑设计规范 SH/T 3004　石油化工采暖通风与空气调节设计规范 SH/T 3017　石油化工生产建筑设计规范 SH/T 3060　石油化工企业工厂电力系统设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
中心化验室central laboratory 承担各生产装置的原料及辅助原料规格分析、生产装置中间产品控制分析、产品及副产品质量分
析、公用工程指标分析，对出厂产品的质量进行监督检查以及其他辅助任务的全厂性化验室。 3. 2
装置化验室plant laboratory 在装置内设置的负责该装置中间产品质量控制分析的化验室。
3.3
分析化验功能间 ] analytical room
I Q/SY 06503.13—2016
进行化验分析及与之紧密相关的功能房间。
3. 4
辅助房间　auxiliary room 不进行化验分析，为化验分析提供服务的必要房间
3. 5
化验家具laboratory furniture 分析化验用的中央实验台、单边实验台、仪器台、天平台、通风柜、试剂柜（架）、药品柜、洗
涤盆等的总称。 3. 6
实验室信息管理系统laboratory information management system （LIMS) 通过计算机对实验室的各种信息进行管理的计算机软、硬件系统。
4一般规定
4.1工厂宜设一个中心化验室，相同装置或不同装置之间性质相同或相似的化验分析项目宜统筹考虑、优化整合，避免重复设计。 4.2当分析频率较高或分析样品性质不稳定，延迟分析其性质就会发生改变而不能反映当时的实际情况时，可设置装置化验室。 4.3中心化验室的功能设计应以工厂的工艺装置组成、产品结构方案以及下列任务为主要依据：
a）进厂原料及辅助原料规格质量分析。 b）工艺装置生产控制分析。 c） 公用工程的指标分析。 d）出厂产品质量检验和监督检查。 e）分析用标准溶液和试剂的配制。 f）分析仪器设备日常维护。
4.4中心化验室的总图布置应符合GB 50160有关化验室的布置要求，且应远离振动、电磁干扰 4.5中心化验室建筑物宜南北朝向，宜设置在厂前区，全年最小频率风向的下风向，其周围宜设有绿化设施及人行道。 4.6中心化验室的使用面积应根据生产装置的分析项目及分析频率、仪器设备配置、定员和辅助设施等需要而确定。 4.7中心化验室的废弃油样，应集中收集后由全厂统一进行处理。
5　组成及布置
5.1 组成 5.1.1中心化验室根据用途和功能划分，由分析化验功能间及辅助房间组成。 5.1.2分析化验功能间宜设：化学分析室、精密仪器分析室、热值分析室、色谱分析室、油品分析室、样品制备室、物性检测室、标准溶液室、加热室、天平室等。 5.1.3辅助房间宜设：保留样品室、药品室、样品室、毒品库、洗涤室、器材库、空调机房、配电间、电信间、钢瓶间、交接班室、办公室、更衣室、资料室、数据处理室等。
2 Q/SY 06503.13—2016
5.2　布置 5.2.1　功能间布置 5.2.1.1分析化验功能间宜设大开间，特殊分析项目宜设专用分析房间。 5.2.1.2色谱分析室、精密仪器分析室、热值分析室、药品室、样品室、保留样品室及天平室应避免阳光直射。其中热值分析室不宜靠近加热室，宜设置前室防止气流干扰；天平室宜设前室并防止震动及气流干扰 5.2.1.3对温度、湿度有严格要求的化纤物性检测室及塑料、橡胶物性检测室，应将其所需要的恒温恒湿空调机房布置于附近，便于温湿度调节。 5.2.1.4配电室的上方不宜布置仪器分析室，其上层房间不应设置给排水点。 5.2.1.5使用钢瓶气的房间宜布置在靠近钢瓶间的一侧。 5.2.1.6用于石油焦分析、酸性气分析、硫磺分析等较脏、气味较大的功能间宜设置在底层一侧，通风系统应独立设置。 5.2.1.7需要设置空气调节的实验室在满足布置要求的前提下宜集中布置。 5.2.2　化验家具布置 5.2.2.1分析化验功能间内应根据需要设置中央实验台、单边实验台、仪器台、天平台、通风柜、 试剂柜（架）、洗涤盆；辅助房间内应根据需要设置药品柜、留样柜及留样架。 5.2.2.2分析化验功能间的实验台、仪器台宜布置在房间的中央或两侧，通风柜宜布置在房间的两侧。 5.2.2.3当上下房间都需要布置通风柜时，通风柜的布置应考虑风管和风机布置的合理性。 5.2.2.4使用气体管道的仪器台应离墙布置，留出的维修净空间不宜小于600mm。 5.2.2.5化验室内各种台、柜之间的间距应符合人体工程学的要求，并满足操作要求 5.2.3分析仪器布置 5.2.3.1对分析精度要求较高的分析仪器，宜布置在不受磁场、振动、噪声等干扰的房间内。 5.2.3.2大型精密仪器或有振动的仪器宜布置在建筑物的底层；大型塑料橡胶制样设备宜单独布置在底层的制样间或独立厂房内；辛烷值机和十六烷值机应布置在独立的单层房间内，宜考虑房间内防震基础、降噪设施及通风的设置。
6分析仪器设备配置
6.1分析仪器设备的选型应以满足工艺生产需求、技术先进、质量可靠、经济实用为原则。 6.2应根据工厂设计规模、进厂原材料性质、工艺装置的组成及其分析项目、控制指标、分析频率、 分析方法以及工厂产品结构方案、产品标准等确定主要分析仪器设备配置的种类及数量，并进行优化整合。 6.3中心化验室宜设立实验室信息管理系统（LIMS)，故带数据处理的分析仪器宜考虑网络连接，便于数据上传。 6.4中心化验室宜配备分析仪器设备日常维护的工具。
7气体管道设计
7.1气体管道根据气体来源有以下分类：
