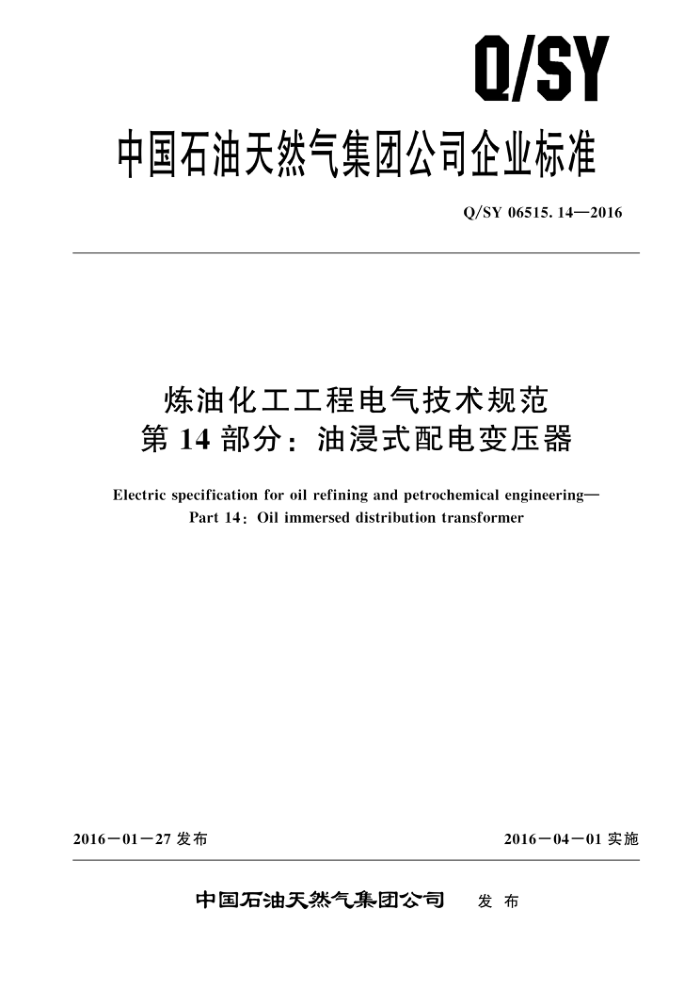

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06515.14—2016
炼油化工工程电气技术规范第14部分：油浸式配电变压器
Electric specification for oil refining and petrochemical engineering-
Part 14 : Oil immersed distribution transformer
2016－01一27 发布
2016一04一01实施
中国石油天然气集团公司
发布 Q/SY 06515.14—2016
次
目
前言
范围 2 规范性引用文件使用条件
3
3. 1 地区环境条件 3. 2 安装场所 3.3 电网电源使用条件 4 技术要求 4. 1 总体要求 4. 2 主要参数及性能要求 4. 3 结构要求 5附件 (组件) 5. 1 气体继电器 5.2 压力保护装置 5.3 油温测量装置 5. 4 电流互感器 5.5 端子箱 5. 6 其他 6 铭牌
...
.. .....
.........
检验和试验 7. 1 概述 7. 2 型式试验 7. 3 例行试验
7
7. 4 现场试验 7. 5 特殊试验供货商提供的技术文件图表包装、运输和储存
8
9 Q/SY 06515.14—2016
前言
Q/SY06515《炼油化工工程电气技术规范》是炼油化工工程设计系列标准之一。该标准分为以
下14个部分：
第1部分：通则；第2部分：变电站微机自动化系统；第3部分：110kV气体绝缘开关设备（GIS); 第 4部分：6（10）kV开关柜；第 5部分：低压开关柜；第6部分：消弧线圈装置；第7部分：电力变压器；
一
第8部分：电力电缆； -第9部分：交流不间断电源；第10部分：直流电源；第11部分：并联电容器装置; 第 12部分：低压变频器；第13部分：干式配电变压器；第14部分：油浸式配电变压器。
一
本部分为 Q/SY 06515 的第14部分。 本部分按照GB/T 1.1一2009 《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：刘雯、张可、弓普站、王勤东、张文成、薛宏彬、周沅树、赵
II Q/SY 06515.14—2016
炼油化工工程电气技术规范第14部分：油浸式配电变压器
1范围
Q/SY06515的本部分规定了10kV及以下油浸式配电变压器的设计、选择、采购、检查和试验
的基本要求。
本部分适用于中国石油天然气集团公司石油炼制、石油化工工程及其他相关工程的新建、扩建或改建工程的工艺生产装置（单元）及辅助设施中的油浸式配电变压器，其他类型工程参照执行
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 1094.1　电力变压器　第1部分：总则 GB 1094.2　电力变压器　第2部分：液浸式变压器的温升 GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB 1094.5　电力变压器　第 5 部分：承受短路的能力 GB/T 1094.7　电力变压器第7部分：油浸式电力变压器负载导则 GB/T 1094.10　电力变压器　第 10 部分：声级测定 GB 2536电工流体变压器和开关用的未使用过的矿物绝缘油 GB/T 4109交流电压高于 1000V 的绝缘套管 GB 4208外壳防护等级（IP 代码) GB/T 6451油浸式电力变压器技术参数和要求 GB 10230　分接开关 GB/T 12325　电能质量供电电压偏差 GB/T 15945电能质量电力系统频率偏差 GB50150　电气装置安装工程　电气设备交接试验标准 JB/T 100886kV～500kV级电力变压器声级 IEC 60076 电力变压器（Dry-type power transformers)
3使用条件
3.1地区环境条件
油浸式配电变压器应能在GB1094.1和IEC 60076 规定的环境条件下工作，如果有其他特殊使用条件，应与制造厂协商并在合同中规定
热带产品的气候防护类型分为湿热型（TH）、干热型（TA）和干湿热混合型（T）。对于湿热带工业污秽较严重及沿海地区户外产品，应考虑潮湿、污秽及盐雾的影响，其所使用的绝缘子和套管应选用加强绝缘型或防污移型产品，且产品结构应加强防雷措施。
1 Q/SY 06515.14—2016
3.2安装场所
油浸式配电变压器应安装在非爆炸危险区的变配电所内，宜为露天或半露天布置，极端天气地区可根据工程情况布置，变压器的布置应综合考虑方便进出线、检维修、储油及排油等。 3.3电网电源使用条件
油浸式配电变压器应在额定电压为10（6）kV的电网中使用，电压质量满足GB/T12325规定的电压波动范围，电网的频率应为50Hz，频率偏差满足GB/T15945规定的波动范围
4技术要求
4.1总体要求
油浸式配电变压器应选用高可靠性、紧凑型、低损耗、维护量少的产品。 油浸式配电变压器容量应符合GB1094.1中的相关规定。
4.2主要参数及性能要求 4.2.1一般要求
油浸式配电变压器的一次侧电压应为10（6）kV，二次侧电压宜为0.4（kV），一般为无励磁调
压方式，调节范围一般为±5%及±2×2.5%，冷却方式宜为ONAN，绝缘等级为A级。
油浸式配电变压器一次侧和二次侧的绕组联结组别及联结图参见GB1094.1一2013中的附录C。 油浸式配电变压器的性能参数不低于GB/T 6451 中规定的性能指标。
4.2.2 温升
油浸式电力变压器在连续额定容量下连续运行，且外部冷却介质年平均温度为20C时的稳态条件下的限值应满足表1的要求。
表1温升限值
要求顶层绝缘液体 ON及OF冷却方式 OD冷却方式绕组热点
温升限值，K
60 65 70 78
绕组平均 (用电阻法测量)
对于变压器的铁芯、裸露的电气连接线、电磁屏蔽及油箱上的结构件，均不规定温升限值，但仍要求其温升不能过高，以免使与其相邻的部件受到热损坏或使绝缘液体过度老化
对于更高绝缘等级的绝缘系统或浸于难燃液体中的变压器，其温升限值应按照技术协议规定执行。
如果安装场所条件不符合正常使用条件要求，温升限值应根据GB1094.2一2013中的6.3做相应的修正。
温升限值不允许有正偏差。
2 Q/SY 06515.14—2016
4.2.3负载能力
变压器的负载能力应满足GB/T1094.7的相关规定。 4.2.4承受短路能力
油浸式配电变压器的承受短路的能力应满足GB1094.5的相关规定
4.2.5局部放电
油浸式配电变压器均应进行局部放电测量，测量应按照GB1094.3的规定进行，6kV时测量电
压为7.2kV，10kV时为12kV。
4.2.6耐工频电压及耐雷击电压水平
油浸式配电变压器的工频耐受电压及雷电冲击耐受电压应满足表2的要求。
表2变压器绕组的额定耐受电压
额定雷电冲击耐受电压 (峰值)
额定短时外施耐受压
系统标称电压 (均方根值)
设备最高电压 (均方根值)
kV
(均方根值)
kv 25 35
全波 60 75
截波 65 85
kV 6 10
kV 7. 2 12
4.3结构要求 4.3.1铁芯
油浸式配电变压器的铁芯应选用同一厂家生产的同一批次的优质、全新、低损耗的冷轧硅钢片，加工过程中尽量减少硅钢片的毛刺，铁芯叠装采用全斜接缝、无孔绑扎技术，铁芯组件均衡严紧，不应由于运输和运行中的振动而松动。
油浸式配电变压器铁芯和较大金属结构零件均通过油箱可靠接地，所有变压器的铁芯均通过接线板从油箱下部引出可靠接地，并配置接地线引下支持绝缘子，接地处有明显的接地符号或“接地” 字样。 4.3.2绕组
同一电压等级的变压器绕组应采用同一厂家、同一批次的（无氧）铜导体绕制，优先选用半硬铜
导体。股线间应有合理的换位，使附加损耗降至最低，换位导线应采用自黏性换位导线。
变压器绕组应能承受短路、过载和过电压而不发生局部过热，绕组和引线应绑扎得足够牢固，组成一个整体，以防止由于运输、振动和运行中短路时，产生相对位移。
变压器的冷却油道应通畅，油流分布相对均匀，避免局部过热。 4.3.3油箱
油浸式配电变压器的油箱及油箱盖应为制造厂的标准设计，应充油并带有供取样和过滤的排放孔。
油箱应带散热器，根据制造厂不同可以为全密封波纹壁构成，也可以为膨胀散热器，散热器无需
3 Q/SY 06515. 14—2016
完全倒空油箱即可装卸。
油箱的机械强度应承受住正压为 50kPa 的机械强度试验，油箱不得有损伤和不允许的永久变形变压器安装在水平基础上，油箱设计及油管安装应考虑变压器安装后气体可以有效进人气体继电
，
器，变压器不得有存气现象。
如果变压器装有储油柜，其结构宜便于清理内部。容积应保证在最高环境温度允许过载状态下油不溢出，在最低环境温度未投入运行时观察油位，应有油位指示。储油柜应有注油、放油、放气和排污装置及带有油封的硅胶吸湿器
油箱装有带报警接点的压力释放装置，通常为1常开和1常闭的无源接点。 油箱底部应有排油装置。
4.3.4绝缘
油浸式配电变压器的绝缘水平应满足运行中各种过电压和长期最高工作电压作用的要求，与绝缘配合有关。变压器的绝缘水平执行GB 1094.3的规定。
油浸配电变压器内部绝缘应均匀一致。 各类绝缘材料（纸、布、胶、漆、油等）彼此之间以及与铜、铁均应有良好的相容性。 绝缘纸板、绝缘木板应选用纯度高、密度大、灰分低、耐热性好的优质材料。 用作压板或托板的绝缘板材料，应采取必要的工艺措施改善油的渗透效果。
4.3.5主接线
油浸式配电变压器高压侧主端子宜与电缆连接，低压侧宜与母线槽连接。每个端子应明确标有相序，高压侧用大写字母，低压侧用小写字母。
变压器套管应满足GB/T 4109 的要求，爬电距离应适合安装的环境全密闭式配电变压器宜提供带空气绝缘套管的高、低压接线箱。接线箱应安装在油箱顶部。露天
或半露天布置变压器，接线箱外壳的防护等级根据GB4208 的要求，一般不低于IP54。
接线箱应有足够的空间用来安装母线槽或电缆
4.3.6分接头和开关
油浸式配电变压器的分接头应符合GB/T 6451的要求，一般按以下原则设置：
在高压绕组上而不是在低压绕组上，电压比大时更应如此。
a)
b）油浸式配电变压器一般选择无励磁分接开关 c） 分接开关应符合 GB 10230 的相关要求。 d） 无励磁分接开关应尽量减少分接数目，可根据电压变动范围只设最大、最小和额定分接。
无励磁分接开关应为可靠的瞬动触点转换开关。
e）抽头位置指示装设在箱壁上便于观察。 f）抽头切换开关的操作应不用借助工具就能安全操作，分接头位置应清楚标记。
4.3.7噪声
变压器的噪声测量方法按GB/T1094.10 的规定进行，噪声水平按照JB/T10088 执行。
5附件 (组件)
5.1气体继电器
800kV·A及以上的油浸式配电变压器应装有气体继电器，其接点容量不小于66V·A（交流
4
