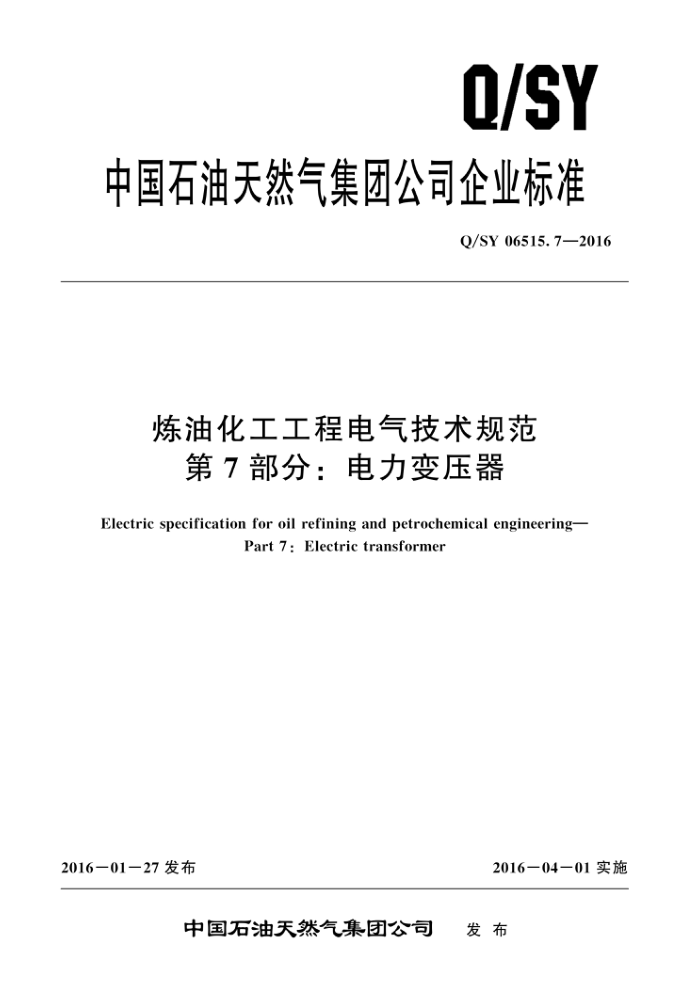

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06515.7—2016
炼油化工工程电气技术规范
第7部分：电力变压器
Electric specification for oil refining and petrochemical engineering-
Part 7 : Electric transformer
201601一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06515.7—2016
目 次
前言
1
范围规范性引用文件
2
3使用条件
3. 1 地区环境条件 3. 2 安装场所 3. 3 电网电源使用条件 4　技术要求 4. 1 总体要求
主要参数及性能要求 4. 3 结构要求 5附件 (组件) 5. 1 油温测量装置 5. 2 气体继电器 5.3压力保护装置 5. 4 油位计 5. 5 套管电流互感器 5.6 端子箱 5.7 其他 6 铭牌
4. 2
........
.....
检验和试验 7. 1 概述 7. 2 型式试验 7.3例行试验 7.4　现场交接试验 7.5特殊试验供货商提供的技术文件图表
7
人
人
8
包装、运输和储存
10
9 Q/SY 06515.7—2016
前言
Q/SY06515《炼油化工工程电气技术规范》是炼油化工工程设计系列标准之一。该标准分为以下14个部分：
第1部分：通则;
一
-第2部分：变电站微机自动化系统；一第3部分：110kV气体绝缘开关设备（GIS);
第4部分：6（10）kV开关柜; 第5部分：低压开关柜；第6部分：消弧线圈装置; 第7部分：电力变压器；第8部分：电力电缆；第9部分：交流不间断电源；第10部分：直流电源；第11部分：并联电容器装置；第12部分：低压变频器； -第13部分：干式配电变压器；
一
一第14部分：油浸式配电变压器。 本部分为 Q/SY 06515的第 7部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部：标准的结构和编写》给出的规则起草。 本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：刘雯、张可、弓普站、赵凌智、张文成、王勤东、李兵、陈锦。
I Q/SY 06515.7—2016
3.2安装场所
电力变压器应安装在非爆炸危险区的变电所（站）内，宜为露天或半露天布置，变压器的布置应综合考虑方便进出线、检维修、储油及排油等。 3.3电网电源使用条件
电力变压器应在额定电压为35，66，110（kV）的电网中使用，电压质量满足GB/T12325规定的电压波动范围，电网的频率应为50Hz，频率偏差满足GB/T15945规定的波动范围。
4技术要求
4.1总体要求
电力变压器应选用高可靠性、紧凑型、低损耗、维护量少的成熟产品。 电力变压器容量应符合GB1094.1中的相关规定
4.2主要参数及性能要求 4.2.1一般要求
35kV～110kV电力变压器，一次侧电压应为110，66，35（kV），二次侧电压应为0.4，3.15， 6.3, 10.5, 38.5 (kV)。
变压器调压方式应根据电网的电压条件选择，挡位数量根据工程具体情况确定，调节范围应参照 GB/T6451 中的推荐值。
电力变压器的冷却方式应根据变压器容量及运行方式确定。 电力变压器的绝缘等级为A级。 电力变压器一次侧和二次侧的绕组联结组别及联结图参见GB1094.1一2013中的附录C。 电力变压器的性能参数应不低于GB/T 6451中规定的性能指标。
4.2.2温升
电力变压器在连续额定容量下连续运行，且外部冷却介质年平均温度为20°C时的稳态条件下的限值不应超过表1规定的数值。
表1温升限值
要求顶层绝缘液体 ON及OF冷却方式
温升限值，K
60 65 70 78
绕组平均
(用电阻法测量) OD冷却方式
绕组热点
对于铁芯、裸露的电气连接线、电磁屏蔽及油箱上的结构件，均不规定温升限值，但仍要求其温
升不能过高，以免使与其相邻的部件受到热损坏或使绝缘液体过度老化。
对于更高绝缘等级的绝缘系统或浸于难燃液体中的变压器，其温升限值应按照技术协议规定
执行。 2 Q/SY 06515. 7—2016
如果安装场所条件不符合正常使用条件要求，温升限值应根据GB1094.2一2013中的6.3做相应的修正。
温升限值不允许有正偏差。 4.2.3负载能力
油浸式电力变压器负载能力应执行GB/T1094.7的相关规定对于任何超过额定容量负载，在较高的外部冷却介质温度或降低的温升限值下运行的特殊要求均
应由用户在询价及订货时规定。并规定出任何附加的试验和计算方法，以验证产品符合这些特殊要求。 4.2.4承受短路能力
电力变压器的承受短路的能力应满足GB1094.5的相关规定。
4.2.5耐工频电压及耐雷击电压水平
电力变压器的耐工频电压及耐雷击电压水平应满足表2和表3中的数值。
表2变压器绕组的额定耐受电压
额定雷电冲击耐受电压 (峰值)
额定短时外施耐受压
系统标称电压 (均方根值)
设备最高电压 (均方根值)
kV
(均方根值)
全波 200 325 480
截波 220 360 530
kV 35 66 110
kV 40. 5 72. 5 126
kV 85 140 200
表3 分级绝缘变压器中性点端子的额定耐受电压设备最高电压
系统标称电压 (均方根值)
额定短时外施耐受电压
雷电全波冲击耐受电压
中性点接地方式不直接接地
（均方根值）
(均方根值)
(峰值) kv 250
kv 95
kV 110
kV 126
当油浸式电力变压器与GIS连接时，应考虑快速瞬变过电压对变压器绝缘的影响
4.2.6局部放电
电力变压器的承受短路的能力应满足GB1094.3的相关规定。 4.3结构要求 4.3.1 铁芯
电力变压器的铁芯应选用同一厂家生产的同一批次的优质、全新、低损耗的晶粒取向冷轧硅钢片，在加工过程中尽量减少硅钢片的毛刺，铁芯叠装亦采用全斜接缝、无孔绑扎技术，铁芯组件均衡严紧，不应由于运输和运行中的振动而松动。
电力变压器铁芯和较大金属结构零件均应通过油箱可靠接地，所有变压器的铁芯均通过接线板从
3 Q/SY 06515.7—2016 油箱下部引出可靠接地，并配置接地线引下支持绝缘子，接地处有明显的接地符号或“接地”字样。 4.3.2 绕组
同一电压等级的绕组应采用同一厂家、同一批次的（无氧）铜导线绕制，优先选用半硬铜导线。 股线间应有合理的换位，使附加损耗降至最低，换位导线应采用自黏性换位导线。
变压器绕组应能承受短路、过载和过电压而不发生局部过热，绕组和引线应绑扎得足够牢固，组成一个整体，以防止由于运输、振动和运行中短路时，产生相对位移。
变压器的冷却油道应通畅，油流分布相对均匀，避免局部过热 4.3.3油箱
电力变压器油箱可为钟罩式或其他型式，具体型式在技术协议中确定。 电力变压器油箱如采用焊接，应焊缝饱满，光滑平整，粗细均匀，确保焊缝不渗油。油箱表面喷
砂处理后采用粉末喷涂，漆膜牢固。
油箱的结构型式可根据制造厂标准有所不同，油箱的机械强度应满足在正常起吊和运输状态下无
损伤与不允许的永久变形。4000kV·A及以上的变压器油箱应承受住真空度为 50kPa 和正压力为 60kPa 的机械强度试验，小于 4000k·A的变压器油箱应承受住正压力为 50kPa 的机械强度试验。
油箱应无局部过热和局部放电现象。 8000kV·A及以上变压器油箱下部应设置供千斤顶顶起变压器的装置和水平牵引装置。油箱上
部应设滤油阀，下部装有足够大的事故放油阀并设置专用取油样阀。
变压器应装有储油柜，其结构型式宜为金属波纹式储油柜，具有工作寿命长、无老化、抗破损及免维护等特点。容积应保证在最高环境温度允许过载状态下油不溢出，在最低环境温度未投人运行时观察油位应有油位指示。储油柜应有注油、放油、放气和排污装置及带有油封的硅胶吸湿器。
变压器应采取相应的防油老化的措施，用户有要求可装设净油器。 为使气体易于汇集在气体继电器内，要求升高座的联管、变压器与储油柜的联管和水平面有约
1.5°的升高坡度。
油箱壳体上对应于套管尾部的位置应有便于检查和装配的手孔。 箱体上装设爬梯，爬梯位置应便于运行维护并且可以加锁。
4.3.4绝缘
电力变压器内部绝缘应均匀一致。各类绝缘材料（纸、布、胶、漆、油等）彼此之间以及与铜、 铁均应有良好的相容性。
绝缘纸板、绝缘木板应选用纯度高、密度大、灰分低、耐热性好的优质材料。用作压板或托板的绝缘板材料，应采取必要的工艺措施改善油的渗透效果。 4.3.5　冷却系统
电力变压器冷却系统宜采用可拆卸的片式散热器，要求不渗漏油，有良好的防锈蚀性能当变压器采用强制风冷方式时，冷却系统应按负载情况或温升情况自动或手动投人或切除相应数
量的风机。当环境温度小于或等于40℃时，变压器长期运行负荷小于额定容量的60%时，风机不需启动。当运行中的变压器顶层油温或变压器负荷达到规定值时，风机自动投入，并能发出信号。在变压器顶层油温和变压器负荷降到规定值时，风机自动退出。
冷却系统控制箱应随变压器成套供货，控制箱、风机配属电动机通常为户外式，防护等级不低于
IP54，风机故障可以发出事故信号。
冷却系统控制箱宜安装在本体上，利于维护和检修。
4 Q/SY 06515.7—2016
冷却风机应有过载、短路及断相运行的保护装置。当风机在运行中发生故障时，应能发出事故信号。
冷却系统电动机的电源电压宜采用380V（AC），控制电源电压为220V（AC）。 当风机停止变压器在空载情况下也无法长期运行时，应选择两路电源供风机使用。
4.3.6　主接线
电力变压器应提供带空气绝缘套管的高、低压接线端子。接线端子应安装在油箱顶部。 变压器套管应满足GB/T 4109的要求，爬电距离应适合安装的环境。 电力变压器高压侧接线通常采用架空线或电缆。 电力变压器低压侧接线通常为电缆或母线，当采用封闭母线时，为了方便连接，低压侧设有接线
箱，接线箱应有足够的空间用来安装母线，根据GB 4208 的要求，外壳的防护等级应不小于IP54。 4.3.7　分接头和开关
分接头和开关应符合GB/T 6451 的要求，一般按以下原则设置：
在高压绕组上而不是在低压绕组上，电压比大时更应如此。 在星形联结绕组上，而不是在三角形联结的绕组上（特殊情况除外，如变压器DYN 联结时，可在D绕组上设分接头）。
有载分接开关应符合 GB 10230 的相关要求。 有载分接开关的切换装置应装于与变压器主油箱分隔且不渗漏的独立油室内，其中的切换开关芯
子可单独吊出检修。
有载分接开关切换油室应有单独的储油柜、吸湿器、压力释放装置和保护用继电器等。 有载分接开关应能远距离操作，也可在变压器旁就地手动操作。应具备累计切换次数的动作记录
器和分接位置指示器。
有载分接开关的性能要求：分接开关长期载流的触头，在1.2倍额定电流下，对变压器油的稳定温升不超过 20K。
有载分接开关应能在不吊油箱的情况下方便地进行维护和检修。 4.3.8噪声
电力变压器的噪声测量方法应按GB/T1094.10的规定进行。噪声水平应按照JB/T10088执行。
5附件 (组件)
5.1油温测量装置
电力变压器应装有供安装温度计的管座，管座应设在油箱的顶部，并伸入油内为120mm ±10mm。
1000kV·A及以上的变压器，需装设本体式信号温度计，信号接点容量在交流220V时，容量不小于 50V·A，直流有感负载时不小于15W。温度计的准确等级应符合相应标准，信号温度计的安装位置应便于观察。
8000kV·A及以上（或根据具体项目要求）变压器，应装有远距离测温用的测温元件，将变压器温度转换成 4mA～20mA的信号，并带有RS－485通信接口，可以在变电站微机自动化系统上实时监测油温变化。
对于强制风冷式变压器，油温测量装置可具有使风机分组启动、报警和跳闸接点，并能将无源接点信号送出至变压器保护屏。
5
