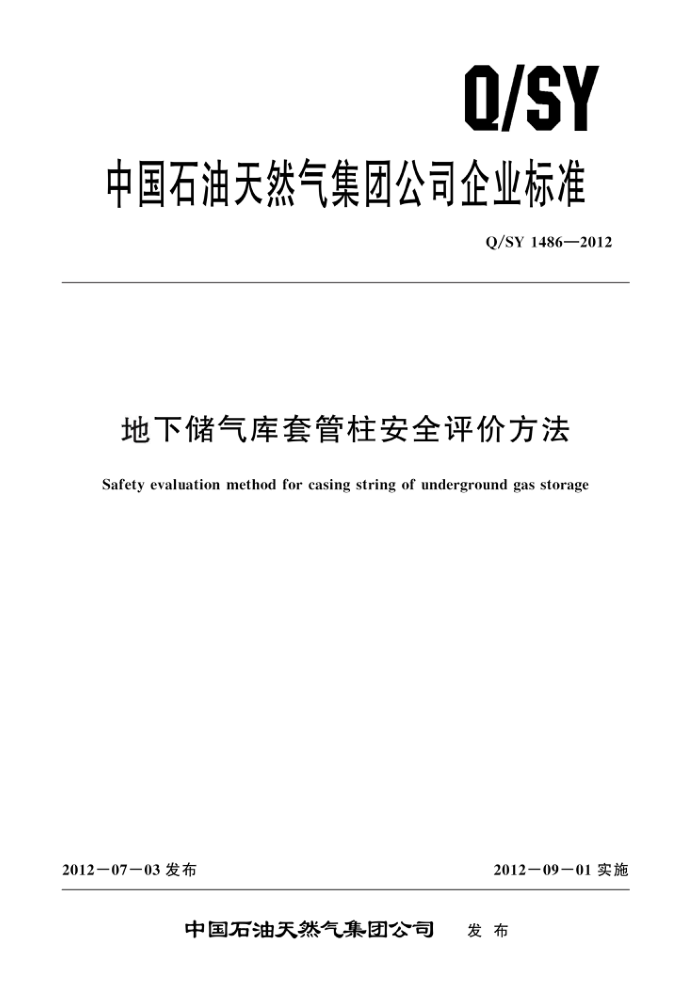

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1486—2012
地下储气库套管柱安全评价方法
Safety evaluation method for casing string of underground gas storage
2012－07－03 发布
2012一09一01 实施
发布
中国石油天然气集团公司 Q/SY 1486—2012
目 次
前言范围
II
规范性引用文件 3术语和定义 4符号、代号和缩略语 5　总论
2
安全评价的准则与要求 5. 2 检测与强度分析 5. 3 评价报告与结论 6 技术检测 6. 1 目的 6. 2 套管柱的技术检测 6. 3 套管外空间的技术检测 6. 4 地球物理测井方法 6. 5 气体动力学检测方法 6. 6 近井口部分的技术检测.· 6.7 采气树和井口装置安全评价套管剩余强度计算
5. 1
.. .....
6
10
11
7
12
7. 1 计算要求 7. 2 几何尺寸· 7. 3 在役套管强度计算 7.4载荷分析…. 7.5　安全系数计算·
12 12 13 14 15 15 15 15 16
8套管柱剩余使用寿命预测 8.1 -般原则 8. 2 套管柱剩余使用寿命· 9　安全期限· 9.1 通则· 9.2 地下储气库分类· 9. 3 安全生产期限·…· 10　安全生产评价结论 10.1　主题内容 10.2　安全生产建议附录A（资料性附录） 井的安全生产评价工作流程
16 17 17
18
18 18 20 1
...
.... Q/SY 1486—2012
附录B (资料性附录) 采气树和井口装置安全生产评价附录C（资料性附录) 采气树与井口装置的技术状况卡片附录D (资料性附录) 采气树与井口装置结构图·· 附录E（资料性附录） 仪器检验示意图·····
23
.........................
28 38 41
.................... .......
..................................
.
..............................
I Q/SY 1486—2012
前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。
本标准起草单位：中石油北京天然气管道有限公司、中国石油集团石油管工程技术研究院、中国石油天然气与管道分公司。
本标准主要起草人：何学良、王建军、陈俊、林凯、雷宏峰、申昭熙、阳小平、郑贤斌、李磊、 潘志勇、刘文红、徐俊杰。
II Q/SY 1486—2012
地下储气库套管柱安全评价方法
1范围
本标准规定了地下储气库套管柱的检测评价和安全评价方法本标准适用于地下储气库在用生产套管柱的检测评价和安全评价，依据不同工况需求，为确定在
用套管柱安全生产期限提供了一般做法。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 150.1～150.4　压力容器 SY/T 5327 放射性核素载体法示踪测井技术规范 SY/T 5600 石油电缆测井作业技术规范 SY/T 5724 套管柱结构与强度设计 SY/T 6449 固井质量检测仪刻度及评价方法 SY/T 6488 电、声成像测井资料处理解释规范 SY/T 6592 固井质量评价方法 ISO 10400石油天然气工业套管、油管、钻杆和管线管性能公式及计算（Petroleum and
natural gas industriesEquations and calculations for the properties of casing, tubing, drill pipe and line pipe used as casing or tubing)
ISO 13679石油天然气工业套管和油管连接试验程序（Petroleum and natural gas industries Procedures for testing casing and tubing connections)
API Spec 5CT套管和油管规范（Specification for casing and tubing) API Spec 6A井口装置和采油树设备规范（Specification for wellhead and christmas tree equip-
ment)
3术语和定义
下列术语和定义适用于本文件。
3. 1
评价对象 evaluation object 地下储气库在用生产套管柱及井口装置。
3. 2
安全评价 safety evaluation 对评价对象与其安全生产要求之间的符合情况进行评价，提出安全对策建议。
3.3
临界状态 critical state
