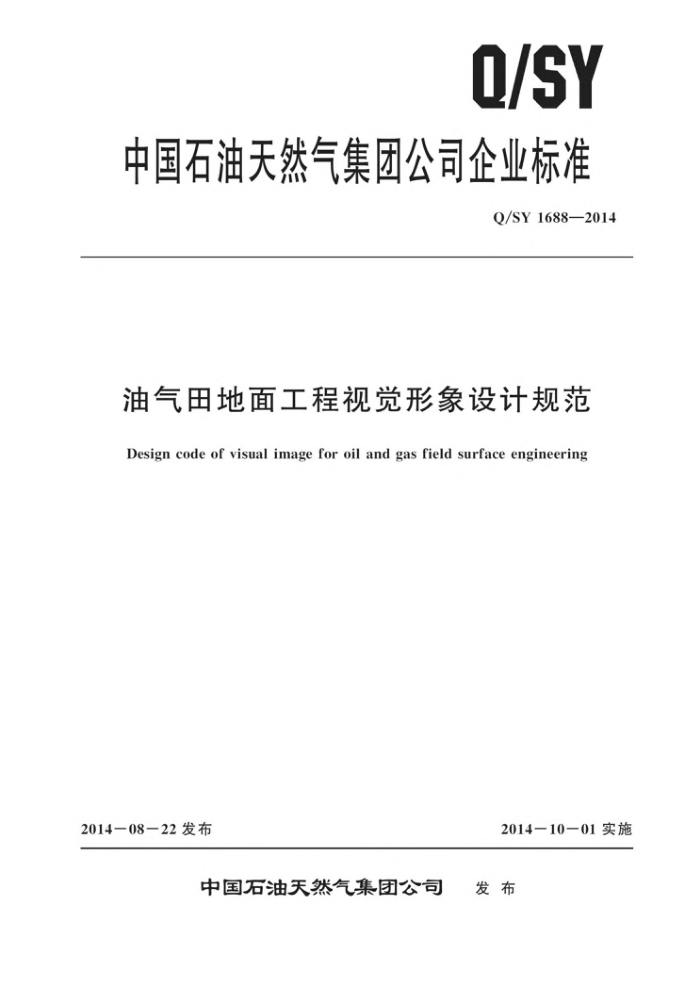

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1688—2014
油气田地面工程视觉形象设计规范
Design code of visual image for oil and gas field surface engineering
2014一08—22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY 1688—2014
目 次
前言
II
范围 2 规范性引用文件
1
术语和定义基本规定 4. 1 站场类型划分 4.2井场视觉形象设计 4. 3 小型厂站视觉形象设计
3
4
中型厂站视觉形象设计
4. 4
4. 5 大型厂站视觉形象设计 4. 6 特大型厂站视觉形象设计基础要素 5. 1 标准色 5. 2 标准字 5. 3 宝石花标识 5. 4 宝石花与中国石油组合标识 5. 5 标识色带 5. 6 警示色带 5. 7 警戒色带涂色与标识
5
6
6. 1 管道涂色与标识 6. 2 设备、设施涂色与标识· 6. 3 井口设施涂色与标识…· 标识牌 7. 1 井场、井号名称牌 7. 2 厂站名称牌· 7. 3 HSE标识牌 7. 4 进站须知牌· 7. 5 厂站简介牌 7. 6 生产功能用房名称牌 8建筑物 8. 1 平屋顶 8. 2 坡屋顶
7
21
21 23 25 28 30 30
31
31 33
构筑物 9. 1 围墙
9
35
35
1 Q/SY 1688—2014 9. 2 大门· 10其他 10. 1 风向标 10. 2 通信设施 10.3路灯附录A(资料性附录) 站场视觉形象设计图集
37 43 43 44 45 46
Ⅱ Q/SY 1688-2014
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气股份有限公司勘探与生产分公司提出。 本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本标准起草单位：西安长庆科技工程有限责任公司、中国石油天然气股份有限公司勘探与生产分
公司、中国石油规划总院。
本标准主要起草人：汤林、李时宣、庞永莉、班兴安、林罡、刘宏梅、苏海平、李秋忙、丁建宇、云庆、郑晓利、李言、王国柱、朱利捷、解晓丽、张小龙、白剑峰、李庆。
II Q/SY 1688—2014
油气田地面工程视觉形象设计规范
1范围
本标准规定了油气田地面工程视觉形象标准化设计的基本要素、涂色与标识、标识牌、建筑物、
构筑物及其他要求。
本标准适用于油气田及滩海油气田陆岸终端新建、改建及扩建工程中的站场所涉及的地面设备、 管道、设施、建（构）筑物视觉形象设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2894安全标志及其使用导则
3术语和定义
下列术语和定义适用于本文件。
3. 1
标识 mark 在管道、设备、建（构）筑物等外表面局部范围内涂刷的明显标志，包括宝石花、字样、代
号等。 3. 2
标准色standard colour 采用CMYK，RGB配色体系的要求形成标准的颜色
3.3
标准字 standard font 采用规定的字体及宽度比例，表示设备与管道的名称、代号的文字。
3. 4
站场 stations 各类井场和各种功能厂站的总称，包括其占有的场地、设施等。
3.5
井场 well site 完成井的生产过程的场所。
3. 6
厂站 plants and stations 除井场外其他各种功能站的总称。
3. 7
名称牌 nameboard
1
