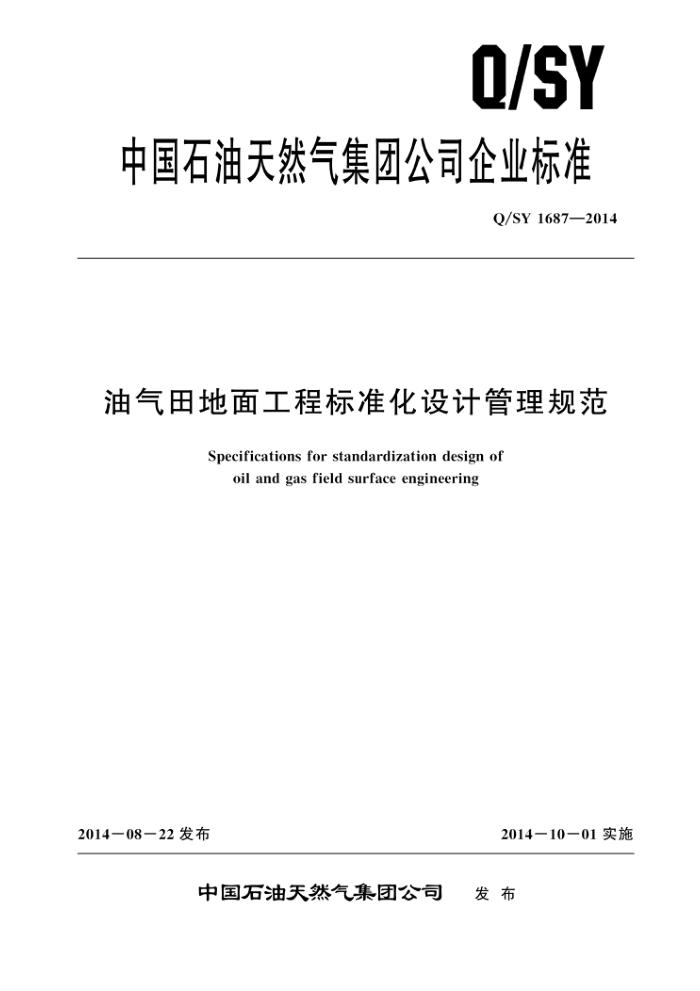

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1687—2014
油气田地面工程标准化设计管理规范
Specifications for standardization design of
oil and gas field surface engineering
2014一08一22 发布
2014一10一01 实施
中国石油天然气集团公司 发布 Q/SY 1687—2014
目 次
前言
H
范围规范性引用文件
1
2
3 基本要求 4 组织与管理
标准化工程设计 6 规模化采购
0
工厂化预制及组装化施工 8 数字化建设
7
标准化计价科技创新
9
10
11 验收与考核附录A (资料性附录) 站场类型划分 Q/SY 1687—2014
前創言
本标准按照GB/T 1.1一2009《标准化工作导则第1 部分：标准的结构和编写》给出的规则
起草。
本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会提出并归口。
本标准起草单位：中国石油天然气股份有限公司勘探与生产分公司、中国石油天然气股份有限公司规划总院。
本标准主要起草人：汤林、白晓东、孙铁民、梁月玖、李秋忙、班兴安、胡玉涛、丁建宇、云庆、李庆、张效羽、苗新康、张维智、崔新村、李志彪、严明。
Ⅱ Q/SY 1687—2014
油气田地面工程标准化设计管理规范
1范围
本标准规定了油气田地面工程标准化设计管理的要求，主要包括标准化设计工作的组织与管理、 标准化工程设计、规模化采购、工厂化预制、组装化施工、数字化建设、标准化计价、科技创新、验收与考核等内容。
本标准适用于国内陆上及滩海陆采油气田地面工程新建、改建和扩建项目。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
Q/SY1685　油气田地面工程标准化设计文件体系编制导则 Q/SY 1686油气田地面工程标准化设计技术导则 Q/SY 1688　油气田地面工程视觉形象设计规范中国石油油气田生产作业区综合公寓标准化设计规定（试行）油勘【2011］155号油气田地面工程数字化建设规定油勘【2011］255 号油田地面工程项目、气田地面工程项目及天然气处理厂工程项目可行性研究报告编制规定补充规
定油勘【2012］213号
石油天然气工程初步设计内容规范补充规定油勘【2012】213号
3基本要求
3.1地面工程标准化设计应包括标准化工程设计、规模化采购、工厂化预制、市场化运作、组装化施工、数字化建设和标准化计价等内容。 3.2地面工程标准化设计应遵循优化简化、技术先进、安全环保、节能减排、经济高效、标准统一、 持续改进的原则。 3.3地面工程标准化设计应达到下列指标：
a）按投资额计算，标准化设计覆盖率小型站场应达到95%，中型站场应达到90%，大型站场
应达到 60%。站场类型划分参见附录A。
b）按投资额计算，规模化采购率应达到85%，工厂预制化率应达到80%。 c）与常规设计相比，设计工期缩短 30%，建设工期缩短 15%，新井当年贡献率提高 5%，地
面工程投资及综合成本降低3%。
4组织与管理
4.1地面工程标准化设计工作应实行股份公司和油气田公司两级管理 4.2股份公司：
1 Q/SY 1687—2014
a）应负责总体目标、相关标准与规定的制、修定等工作。 b）应负责地面工程标准化设计工作检查和指导工作。
4.3油气田公司：
a）应负责本公司标准化设计工作部署、体系建立、工作流程与内容以及相关管理制度的制、修
定等工作。
b） 分管地面工程的领导应兼管标准化设计工作，负责标准化设计工作的组织、协调和指导 c）应按照简捷、高效的原则，健全标准化设计文件体系，包括技术及业务管理文件、工程设计
文件等，以保障地面工程标准化设计工作规范化、常态化。 d）应制定一套保护设计单位知识产权与利益的政策和措施，采用标准化设计的工程项目设计
费计取应实行保护政策，促进标准化设计成果共享和推广。 e）各油气田公司应建立推行标准化设计工作的奖励机制，奖励在应用、推广标准化设计工作中
成果显著、贡献突出的单位和个人。
5标准化工程设计
5.1标准化工程设计内容应包括技术规定的制定、标准化模块分解、定型图设计、基础库（数据库、 图形库、资料库）的建立、设计参数优选、三维设计软件和相关计算软件的使用等内容。 5.2标准化工程设计应统一站场标准化设计，包括工艺流程、平面布局、设备选型、模块划分和建设标准等内容。 5.3标准化工程设计模块应通用性强、可重复利用，并满足工厂化预制、组装化施工的要求 5.4油气田公司应积极推进一体化集成装置的研发和推广工作，具备条件的油气田公司应实现研发设计、加工制造、运行维护产业化发展。 5.5一体化集成装置应满足集成度高、自动化程度高、安全环保、运行稳定、维护方便、无人值守、 经济高效等要求，应替代常规中小型站场和大型站场的生产单元。 5.6标准化工程设计应采用三维绘图计算机辅助设计，建立完善三维设计数据库，数据库建设应满足 Q/SY 1685 的要求。 5.7标准化工程设计选用的设计参数应科学和先进，以促进项目投产后低耗高效运行，应满足 Q/SY 1686 的要求。 5.8标准化工程设计文件复用时，应根据所开发油田的实际情况，结合油气藏类型、油气物性、地理环境条件以及开发方式等因素进行复核。若不能直接复用，应在已有标准化设计文件的基础上编制具体工程设计文件。 5.9各单位应建立和完善标准化设计工作制度和管理程序，加强标准化设计各环节的质量控制，持续改进标准化设计方法，提升标准化设计质量。 5.10在项目前期论证和工程实施中，各相关单位应积极推广采用标准化设计成果。油气田地面工程初步设计文件中应增加标准化设计实施方案内容，对选用的标准化设计成果加以论证和说明，应满足 《油田地面工程项目、气田地面工程项目及天然气处理厂工程项目可行性研究报告编制规定补充规定》 （油勘【2012］213号）和《石油天然气工程初步设计内容规范补充规定》（油勘【2012］213号）的要求。 5.11油气田公司应做好标准化设计文件编制、审核和发布工作，并定期修改和完善，以保持标准化设计的先进性和适应性。 5.12新建作业区公寓建设标准应满足《中国石油油气田生产作业区综合公寓标准化设计规定（试行）》（油勘【2011］155号）的要求，站场视觉形象应满足Q/SY1688 的要求。 2 Q/SY 1687—2014
6　规模化采购
6.1经油气田公司及以上审查确认后的标准化设计文件可作为编制规模化物资采购的依据之一 6.2设备材料采购计划应根据标准化设计文件形成批量采购清单，应经油气田公司主管部门审批后，实施规模化采购，以缩短采购周期，提高采购质量，降低采购成本。 6.3油气田公司应通过市场调研和生产应用，优选供货商，建立战略合作关系，以提高设备、材料质量，降低工程投资
7工厂化预制及组装化施工
7.1工厂化预制工作应充分利用社会和油田两种资源，采用基地预制为主、现场预制为辅的方式进行预制。 7.2预制单位应与设计单位紧密结合，应用三维软件，建立预制模块图库，不断拓宽预制模块系列，增强预制模块功能 7.3施工单位应制定工厂化预制管理制度和管理程序，完善质量保证体系，确保预制产品质量。 7.4预制及施工单位应根据工厂化预制、组装化施工的特点，制定工厂化预制和组装化施工工法，以统一标准、规范操作。 7.5建设单位应加强工程预制阶段的工程监理和质量监督工作，确保产品预制质量。
8数字化建设
8.1油气田公司应根据中国石油天然气股份有限公司（以下简称股份公司）标准化设计及信息化建设总体安排，利用“数据采集、信息传输、自动控制、安全保护、视频监控”等技术和手段，宜以 “站场监控中心一区域生产管理中心一采油（气）厂生产调度中心一油气田公司生产指挥中心”为架构，并根据具体情况尽量简化架构层级，大力开展数字化建设，实现生产运行数据自动采集、生产过程自动监控、紧急状态自动保护、生产场所智能防护、油气田统一调度管理。 8.2地面工程数字化建设应满足《油气田地面工程数字化建设规定》（油勘【2011］255号）的要求。
9标准化计价
9.1油气田公司应按照市场化运作机制，结合不同类型标准化设计工程的建设特点，建立标准化设计计价指标体系，包括估算、概算和预算三级计价指标体系文件和三级计价指标体系文件数据库 9.2油气田公司应根据工艺技术、价格和定额变化情况适时修订标准化计价指标体系文件，实行动态管理。
10科技创新
10.1股份公司和油气田公司应按照“先进适用、经济有效、系统集成、规模应用”的原则做好标准化设计关键技术研发工作，形成具有自主知识产权的核心技术，并加强成熟适用新技术推广力度。 10.2股份公司应集中资金和力量，重点做好提高地面工程水平的关键技术研发工作，油气田公司应做好制约本油气田公司发展的瓶颈技术攻关研究。
3 Q/SY 1687—2014
，股份公司和油气田公司应定期组织标准化设计技术交流，促进科技成果推广与共享
10.3
10.4油气田公司应大力开展一体化集成装置的研发工作，促进一体化集成装置向更大的范围、更高的层次发展。同时应加强工厂化模块预制、现场组装化施工工法的研究，着力转变施工方式
11 验收与考核
11.1 项目验收时，油气田公司除应按股份公司规定要求验收外，还应按本标准要求指标进行考核。 11.2 ，竣工验收时，油气田公司应认真总结项目标准化设计应用的经验和存在问题，并作为标准化设计修改和完善的依据 11.3 ，股份公司和油气田公司应定期对标准化设计工作实施情况进行统一考核、评比
4
