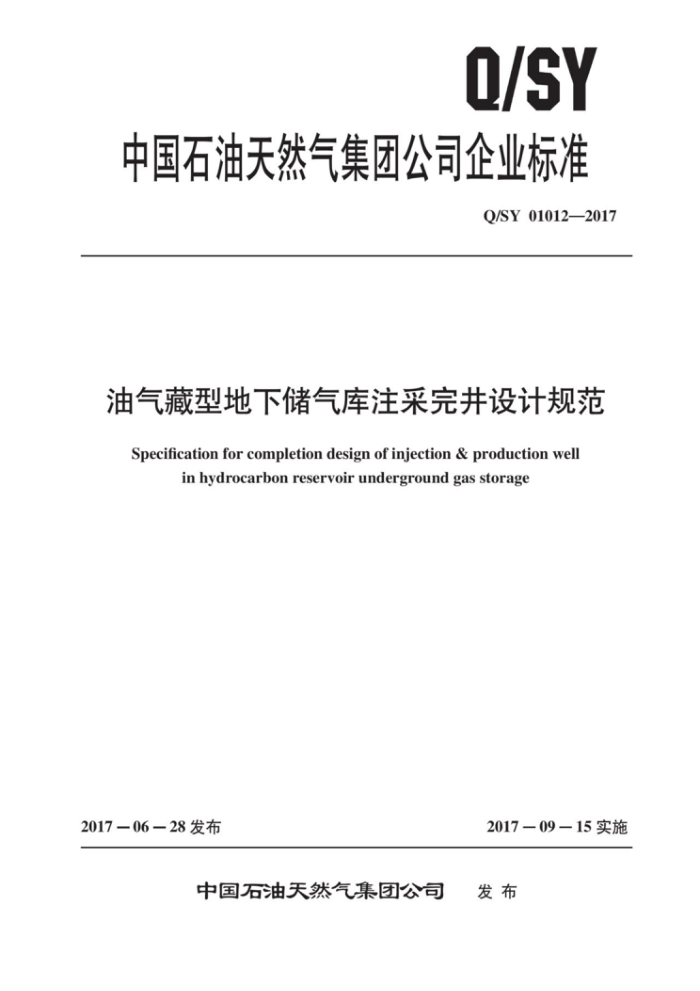

Q/SY
中国石油天然气集团公司企业标准
Q/SY 01012—2017
油气藏型地下储气库注采完井设计规范
Specification for completion design of injection & production well
in hydrocarbon reservoir underground gas storage
2017—06—28发布
2017—09—15实施
中国石油天然气集团公司 发布 Q/SY 01012—2017
目 次
前言· 范围 2 规范性引用文件 3 术语和定义
Ⅱ
1
设计基本原则设计资料要求
4
2
5
2
6注采完井方案设计 7 井控设计
2
5
健康、安全和环境保护附录A（资料性附录） 注采工艺设计参数表
8
5
6 Q/SY 01012—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气股份有限公司华北油田分公司采油工程研究院、中国石油天然
气股份有限公司新疆油田分公司工程技术研究院、中国石油天然气股份有限公司西南油气田分公司工程技术研究院。
本标准主要起草人：丁建东、薛承文、何轶果、裴宗贤、张国红、汪传磊、杨永祥、张亚明、 赵卫峰、荣伟、刘靓雯、潘众、李华彦。
II Q/SY 01012—2017
油气藏型地下储气库注采完井设计规范
1范围
本标准规定了油气藏型储气库注采井及监测井完井设计的基本原则、资料要求、方案设计内容、 井控设计要求及健康、安全、环境要求。
本标准适用于油气藏型储气库注采完井方案设计和工程设计。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T22513石油天然气工业钻井和采油设备井口装置和采油树 SY/T5727 并下作业安全规程 SY/T 6276 石油天然气工业健康、安全与环境管理体系 SY/T 6616 含硫油气井钻井井控装置配套、安装和使用规范 SY/T6805 油气藏型地下储气库安全技术规程 Q/SY 1002.1 健康、安全与环境管理体系第1部分：规范 Q/SY1553 井下作业井控技术规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
油气藏型储气库 hydrocarbonreservoirundergroundgasstorage 利用封闭的油气藏构造改建成储存天然气的地下储气库。
3.2
注采井injection&productionwell 用于地下储气库注气和采气的井。
3.3
采气井 production well 用于从地下储气库采气的井。
3.4
排液井dischargewell 用于排出地下储气库地层中液体的井。
3.5
监测井 monitoringwell 用于监测地下储气库运行状况的井。
1 Q/SY01012—2017
安全接头、可取式封隔器、坐封工作筒、筛管、减震器、点火装置、射孔枪等。 6.2.2.13射孔一完井一测试联作完井管柱推荐结构（二）（自上而下）：油管挂、安全阀、循环滑套、锚定密封、永久式封隔器、磨铣延伸筒、坐封工作筒、筛管、丢手工具、减震器、点火装置、射孔枪等。 6.2.2.14封隔器下入位置推荐选择在盖层井段内或固井质量优质段。 6.2.2.15井下安全阀下入深度宜距井口80m～200m。 6.2.3管柱受力分析 6.2.3.1 注采管柱受力分析应根据注采运行工况及参数进行分析。 6.2.3.2 2注采管柱受力分析应包含但不限于以下节点：坐封状态、注气状态、采气状态、解封状态。 受力分析时应考虑环空保护液漏失、油套环空带压等影响因素。 6.2.3.3完井管柱应进行三轴、抗拉、抗内压和抗外挤强度校核。 6.2.3.4井下工具及配套附件的抗内压、抗外挤和抗拉强度应大于或等于管柱强度。 6.3井口装置选型 6.3.1井口装置设计应满足温度、压力、配产、腐蚀性介质等工况条件以及安全和使用功能的要求。 6.3.2 2井口装置压力级别应依据井口预测最高运行压力选择 6.3.3井口装置温度级别应依据井口预测最高温度和地面环境温度选择。 6.3.4井口装置材料级别应依据流体组分、温度压力等腐蚀因素分析选择。 6.3.5 5井口装置性能级别应依据GB/T22513执行。 6.3.6采气树结构设计应依据注采井、监测井的使用要求和安全要求配置，注采井采气树应采用双主阀双翼阀结构，监测井采气树可根据监测要求和安全要求选用双主阀单翼阀结构 6.3.7井口采气树主通径与生产管柱配套，主阀门内通径尺寸及油管挂内通径尺寸应不小于油管内径尺寸。 6.3.8井口采气树应配备井口安全阀，井口安全阀宜安装在翼阀上。 6.3.9井口采气树翼阀、油管头翼侧、顶阀及各级套管环空应安装监测压力表。 6.4 安全控制系统设计 6.4.1基本要求 6.4.1.1 在发生火灾情况下，可自动关井。 6.4.1.2 2在井口压力异常时，可自动关井。 6.4.1.3 在井口装置遭到破坏时，可自动关井。 6.4.1.4 在工作需要时，可就地或远程关井。 6.4.1.5 能够实现有序关井。 6.4.2 安全控制系统组成 6.4.2.1 安全控制系统主要由井下安全系统、井口安全系统和安全控制柜等组成。 6.4.2.2 井下安全系统包含井下安全阀、安全阀控制管线、压力表等。 6.4.2.3 井口安全系统包含井口安全阀、高低压导阀、易熔塞、紧急关断阀和压力表等。 6.4.2.4 安全控制柜包含并下安全控制集成、并口安全控制集成、系统控制集成等。 6.4.3 安全控制系统设计 6.4.3.1 安全控制系统应每口单井具有独立控制系统，同一井场具有联合控制功能。 4
