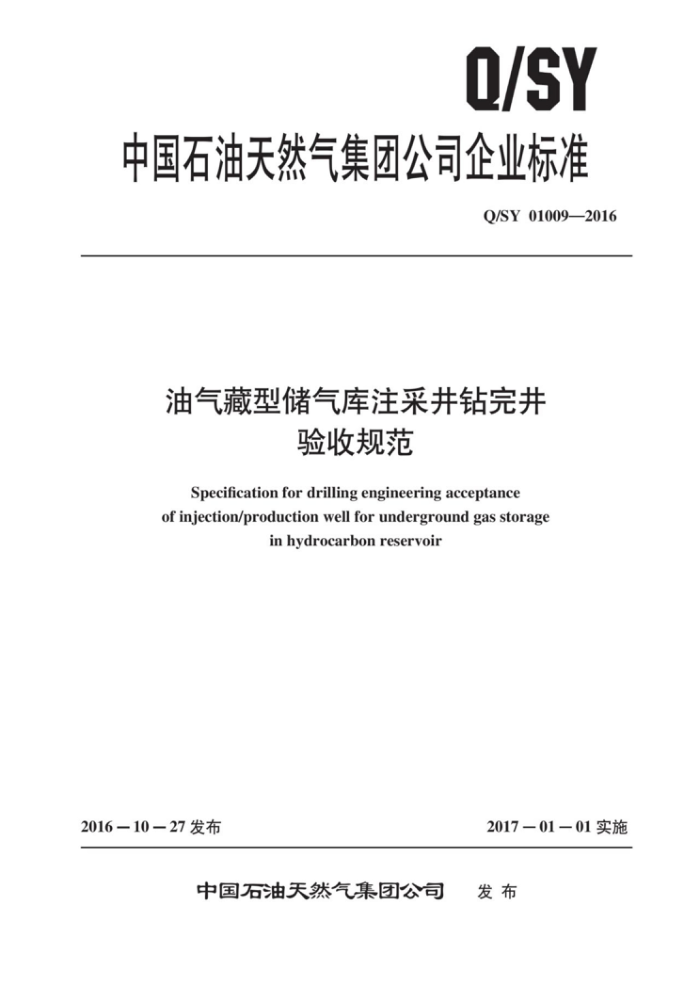

Q/SY
中国石油天然气集团公司企业标准
Q/SY 01009—2016
油气藏型储气库注采井钻完井
验收规范
Specification for drilling engineering acceptance of injection/production well for underground gas storage
inhydrocarbonreservoir
2016—10—27发布
201701一01实施
中国石油天然气集团公司 发布 Q/SY01009—2016
目 次
前言·
I
范围规范性引用文件术语和定义验收依据
1
2
3 4 5 验收内容
2
验收组织与程序附录A（资料性附录） 钻完井工程资料清单附录B（资料性附录） 钻完井验收报告格式
6 Q/SY 01009—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：中国石油华北油田公司、中国石油集团钻井工程技术研究院、中国石油勘探开
发研究院廊坊分院。
本标准主要起草人：宋长伟、马志宏、付凯、范荣增、袁光杰、金根泰、夏焱、路立君、蓝海峰、丁国生。
II Q/SY01009—2016
油气藏型储气库注采井钻完井验收规范
1范围
本标准规定了油气藏型储气库注采井钻完井工程资料、工程质量、井口装置与井场验收规范。 本标准适用于油气藏型储气库注采井钻完井验收。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5088钻井井身质量控制规范 SY/T 5467 套管柱试压规范 SY/T5678 钻井完井交接验收规则 SY/T 6789 套管头使用规范 Q/SY 1561 枯竭型气藏储气库钻完井技术规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
套管气密封检测gasleakinginspectionforcasingconnectionthread 利用高压氮混合气介质为检测气体，配合氮质谱检漏仪进行现场检测套管螺纹连接密封性能的
方法。 3.2
套管气密封检测压力 inspectionpressure 在检测套管或油管螺纹连接气密封性能时，在管柱内施加于螺纹连接部位的压力。
4验收依据
验收依据包括： a）钻井工程合同及补充合同。 b）钻井工程设计、固井工程设计、补充或变更设计。 c）Q/SY1561及其他相关规定及管理办法。 d）地质资料：钻井地质设计，岩屑录井、气测录井解释成果，综合录井图，地质总结报告。 e）测井资料：井径、井斜数据表，综合测井图，测井解释成果表，测井解释报告，固井质量测
井图、分析报告。 f）监理和其他资料。
1 Q/SY01009—2016
5验收内容 5.1工程资料 5.1.1钻井工程资料
钻井工程资料包括：钻井施工设计，井位坐标初测、复测报告，地漏、地破试验记录，钻开储层前、固井前钻井液全套性能检测报告，钻井、钻井液、定向井技术总结报告，各层套管、井口试压报告，钻井井史。 5.1.2 2完井工程资料
完井工程资料包括：固井施工设计，固井水泥性能检测报告，水泥浆性能试验数据及检验报告，固井施工综合数据记录表，套管和套管附件检验报告单，套管程序表，气密封套管上扣扭矩图，气密封套管螺纹气密封检测报告，固井工程总结报告。 5.2 工程质量 5.2.1完钻井深
完钻井深达到设计要求。 5.2.2 井身质量
井眼轨迹（井斜角（°）、井斜方位角（°）、水平位移（m）、全角变化率【（°）/25m或（）/30m)、 靶区半径（m）、纵偏移（m）、横偏移（m））、井径扩大率等指标符合设计要求。
直井段和斜井段采用测井数据为计算依据，水平段应采用MWD/LWD数据，计算方法按SY/T 5088的要求执行。 5.2.3上扣扭矩
气密封套管上扣扭矩符合厂家推荐扭矩值，扭矩图形满足标准图形要求。 5.2.4套管气密封检测
气密封套管螺纹连接气密封检测合格率达到100%，套管气密封检测压力不低于气库运行上限压力的1.1倍
5.2.5 固井质量
固井质量评价以声幅变密度测井结果为主，必要时可根据设计要求增加超声波成像测井：各层套
管固井水泥返高至地面；评价标准参照Q/SY1561的要求执行。
5.2.6套管柱试压
表层套管、技术套管柱试压按照SY/T5467的要求执行，生产套管柱试压按照Q/SY1561及设计要求进行，试压合格率达到100%。
2 Q/SY 01009—2016
5.3 3井口装置与井场 5.3.1井口 5.3.1.1 1井口装置安装与试压满足SY/T6789的要求。 5.3.1.2同一井场采气树手轮朝向应一致，且宜考虑当地季风风向。 5.3.1.3 3生产套管头上法兰端面应高出地面10cm~20cm。 5.3.2场地
按照SY/T5678的要求执行，特殊情况下以不妨碍下步施工为原则。 5.3.3环境
井场及生活区保持基本平整，地面无污物、污油、污水，各项污染物及废弃物的处理符合设计要求和环境保护的有关规定。
6 验收组织与程序 6.1申请
钻完井工程竣工后30d内，由施工方按5.1备齐各项工程资料，并参照附录A提供资料清单，向建设方提出书面验收申请。 6.2 2验收组织 6.2.1 建设单位组织，由建设单位、设计单位、监理单位等组成验收小组，并确定验收安排。 6.2.2 验收小组对工程资料、工作量、质量、现场等完成验收。 6.2.3 形成验收报告，格式参见附录B。
3 Q/SY 01009—2016
附录A （资料性附录）
钻完井工程资料清单
钻完井工程资料清单见表A.1。
表A.1钻完井工程资料清单
类别
名称
份数
说明
钻井施工设计并位坐标初测、复测报告地漏、地破试验记录
钻井 钻开储层前、固井前钻井液全套性能检测报告工程
资料 钻井、钻井液、定向井技术总结报告
各层套管、井口试压报告钻井井史其他固井施工设计固井水泥性能检测报告水泥浆性能试验数据及检验报告固井施工综合数据记录表
完井 套管和套管附件检验报告单工程
资料 套管程序表
气密封套管上扣扭矩图气密封套管螺纹气密封检测报告固井工程总结报告其他
4
