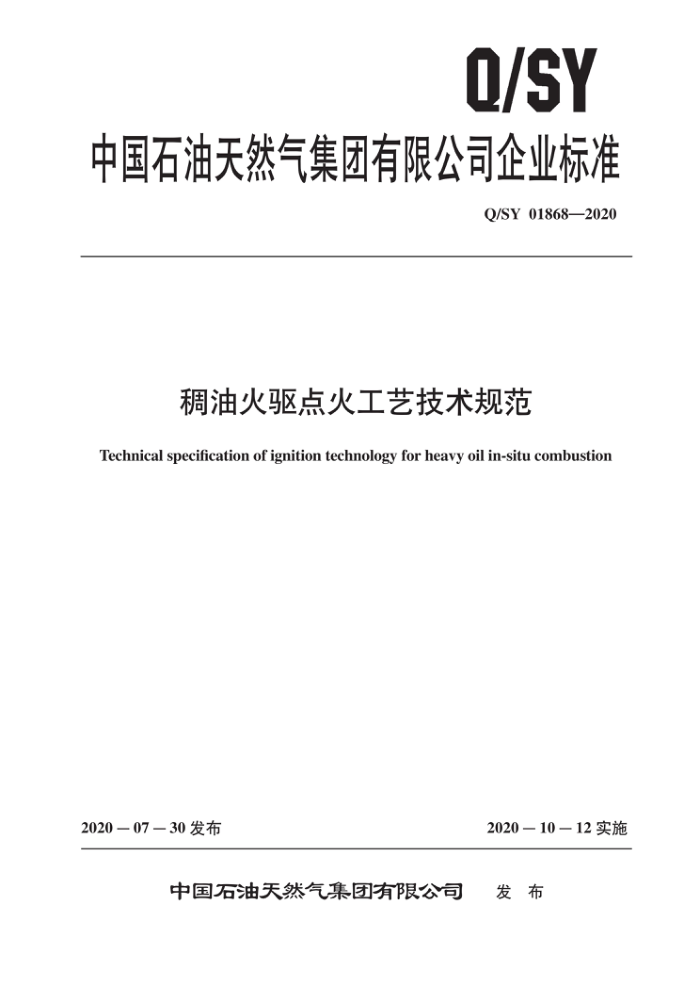

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 01868—2020
稠油火驱点火工艺技术规范
Technical specification of ignition technology for heavy oil in-situ combustion
2020－10－12实施
2020一07—30 发布
中国石油天然气集团有限公司 发布 Q/SY 01868—2020
目 次
前言· 1 范围
Ⅱ
2
规范性引用文件 3 术语和定义点火设计
4
4.1 地质设计 4.2 工程设计 4.3 施工设计点火作业
2 2
5
5.1 作业前准备 5.2 点火作业程序资料录取
6
6
6 Q/SY 01868—2020
前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团有限公司标准化委员会勘探与生产专业标准化技术委员会提出并
归口。
本标准起草单位：新疆油田分公司、辽河油田分公司、勘探开发研究院本标准主要起草人：坎尼扎提、潘竟军、朱志宏、杨显志、蔡罡、栾海军、陈龙、郭秀媛、曹晓辉、
周汉鹏、孟菊、关文龙、陈森、赵超、唐君实、张福兴、黄波。
II Q/SY 01868—2020
稠油火驱点火工艺技术规范
1 范围
本标准规定了稠油火驱实施过程中的地质设计、工程设计、施工设计、点火作业、资料录取、质量控制等内容。
本标准适用于稠油火驱注气井电点火工艺设计及施工作业。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 6127一2017油气水井井下作业资料录取项目规范 Q/SY 02553—2018　井下作业井控技术规范 Q/SY06505.4—一2016　炼油化工工程仪表自动化设计规范　第4部分：可燃气体／有毒气体检测
系统（GDS）
Q/SY 08124.3—2018 3石油企业现场安全检查规范　第3部分：修井作业
3术语和定义
下列术语和定义适用于本文件
3.1
电点火工艺electric ignition 利用电能将油层加热并点燃油层的方法。
3.2
固定式点火工艺 fixed-type ignition 用油管柱将电点火器下入井下，通过油管外捆绑电缆方式对点火器供电和控制，对注入空气加热
将油层点燃。点火完成后，点火器和点火电缆均留在井内。 3.3
移动式点火工艺 moveable-type ignition 利用移动点火设备将点火器及点火电缆下人井下实施点火，点火器及点火电缆可带压起下、重复
使用的一种油层点火工艺。 3.4
点火电缆ignition cable 用以传输电力和监控信号，连接井下电点火器和地面控制设备的特制电缆。
1 Q/SY 01868—2020
4　点火设计
4.1地质设计
4.1.1 ，设计要求
地质设计要求包括但不限于以下内容： a）明确点火井的油藏和目标油层参数。 b）明确点火井的点火参数和注气参数。 c）明确点火井的井身结构和管柱结构及参数。 d）明确点火井场及环境风险和防范措施。
4.1.2 所需资料
地质设计所需资料包括但不限于以下内容： a）油层参数。 b）完井管柱及参数。 c）生产数据。 d）邻井生产及作业。
4.1.3 ，设计内容
地质设计应包括以下内容： a）基本数据：油藏基础数据、生产油气层基本数据、射孔数据、固井质量解释结果。 b）生产数据：本井生产情况、邻井生产情况。 c）历次作业情况简述。 d）施工目的及要求。 e）与井控相关的情况提示。 f）有害气体提示。 g）井况、井身结构数据及生产管柱图。 h）对于下入封隔器的注气井应提供油层段及顶界以上 100m内的套管接箍位置。
4.2 工程设计
4.2.1 ，设计要求
工程设计要求包括但不限于以下内容 ： a）明确点火管柱结构及下入深度 b）明确点火方式、点火器的类型及下入位置。 c）明确所需油管和工用具的类型及数量。 d）明确洗井作业要求。 e）明确点火注气量、点火温度、点火持续时间等基本参数。 f）明确井口点火注气管汇流程及空气注人参数、压力、温度等调控参数。 g）根据监测需求，应明确产出物监测井号、监测项目和监测频次。 h）提示作业风险和井场环境风险，消减和防范措施
2 Q/SY 01868—2020
4.2.2所需资料
工程设计所需资料包括不限于以下方面： a）地质设计。 b）井口装置及管材技术资料。 c）井口管汇仪器、仪表技术资料，包括温度计、压力计、流量计等。 d）点火工艺设备技术资料。
4.2.3设计内容 4.2.3.1管柱工程设计
管柱工程设计应包括但不限于以下内容： a）基本数据：包括但不限于油层物性参数、完并井身结构、射孔参数。 b）点火管柱：确定油管规格、管柱结构、下入深度，以及所需油管和类型及数量。 c）点火管柱应下至设计位置 ±1m。 d）井口装置：应配备调节阀，满足油管、套管调节气量的要求。固定式点火的井口装置应满足
过电缆密封的要求。 e）洗井：应符合Q/SY08124.3一2018中7.4的规定。稠油点火井，洗井液可采用热水正循环洗
井。超稠油点火井，可挤注蒸汽清除管柱和油套环空内的原油。洗至井口返出液无可见油为合格。
f）安全措施：明确点火 HSE 风险，消减和防范措施。 g）试压：在点火设备、井口装置和地面注空气管汇连接安装完成后，按照Q/SY02553一2018
中 5.2.2 的要求进行试压。 h）井控要求应符合 Q/SY02553一2018中第6章和第8章的规定。
4.2.3.2点火工程设计
点火工程设计应包括但不限于以下内容： a）设计依据及施工目的。 b）点火井基础数据及点火管柱结构。 c）点火参数：确定点火注气量、点火温度，并预计点火持续时间。 d）点火装备：应根据井深、注气压力，以及所需点火温度和点火功率等参数选择合适的点火装备。 e）仪器、仪表：井口注气管汇的流量计、压力计和温度计等计量仪表，应采用数字式仪表，以
便于数据储存、显示和远传。 f）试注气：点火前，通过试注气将井筒中的液体挤入油层，直到地层吸气正常、井口注气压力
保持稳定。试注气体可依据井下点火管柱工艺和作业情况选用空气或氮气。试注应符合以下要求： 1）对油套环空无封隔器、点火管柱下入后进行了洗井作业的点火井，可采用空气试注，但
在试注前需对点火井进行可燃气体和有毒有害气体检测及安全性评价，确认符合安全规范后方可实施空气试注。
2）对油套环空有封隔器、点火管柱下入后未进行洗井作业的井，需首先采用氮气试注，待
井筒被氮气置换后，可切换为空气试注。 3）在试注初期，井筒处于排液阶段，注气流量可大于设计点火注气流量。 4）待井口油套压稳定、确认地层吸气平稳后，应将注气流量调整为设计点火注气流量，并
3
