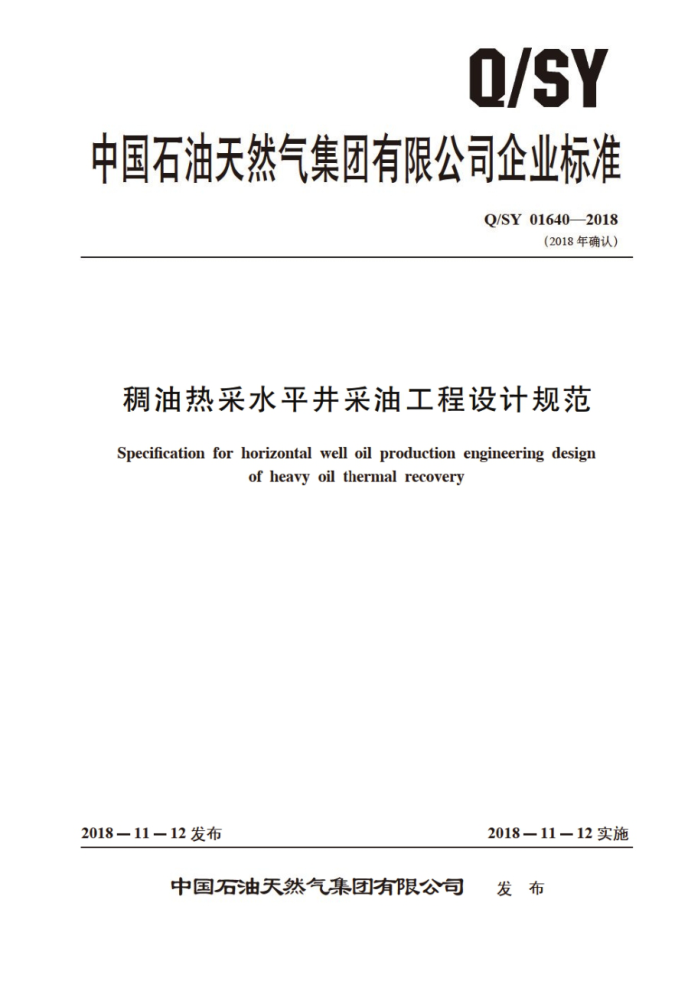

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY016402018
（2018年确认）
稠油热采水平井采油工程设计规范
Specification for horizontal well oil production engineering design
of heavy oil thermal recovery
2018—11—12实施
2018—11—12发布
中国石油天然气集团有限公司 发布 Q/SY016402018
再版说明
本标准于2018年复审，复审结论为继续有效。 本标准在发市复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号】的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1640—2013修改为Q/SY01640—2018 一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司” Q/SY016402018
目 次
前言
范围 2 术语和定义
1
设计书格式设计书内容
3
4
-.
附录A（资料性附录） 稠汕热采水平汕井基础效据表.
S
O
1 Q/SY016402018
前 言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团有限公司勘探与生产专业标准化技术委员会提出并归口：本标准起草单位：辽河田公司，新疆油田分公司本标准主要起草人：檀德库，栾玉湖、余中红。伊宏亮。孙振宇。姚智博，吴晓明，赵吉成，陈
捷，邵占辉。袁爱武。杨昕
S
二
ⅡI Q/SY 016402018
稠油热采水平井采油工程设计规范
范围
1
本标准规定了稠油热采水平井采油工程设计的术语和定义，设计书规格要求及主要内容等本标准适用于稠油水平开热力开采采油工程设计的缩写，儿他油品热采水平井工程设计可参照本
标准执行。
2术语和定义
下列术语和定义适用于本文件
2.1
焖井 #soaking 注蒸汽完成后停注关井·使证人 （近井地带储层的杰汽与储层岩石，道体进行充分热交换并尽可能
向远处扩展的过程。 2. 2
放喷 blowout 注蒸汽焖井结束后，井口有控制地开井，使地层中流体通过注汽管柱流到地面的过程。
3 设计书格式
3.1 设计书包括封面、审批页、目录及正文。
a） 设计书封面：包括设计编号、设计名称、区块名称、设计井号、目的层、井控级别、委托单
位、设计单位、设计完皮日期 b) 审批页：包括设计人。设计日期、审核意见。审核人。审核日期、审批意见、审批人，审
批日期。
3.2设计书纸张规格及字体，字号要求：
a） 纸张大小：采用210mm b) 字号和字体：设计书的中文采用宋体。英文和数字采用Arial体，字号和字体参见表1。
表1设计书中的宇号和字体
序号 1 2
页别
文字内容
字号及字体
设计编号。区块名称，设计井号，目的层，井控级别、委托单位。设计单位、设计完成日期设计名称设计人，设计日期，审核意见，审核人，审核日期，审批意见，审批人，审批日期
四号宋体，加粗
封面
一号未体，加粗
审批页
四号宋体，加粗
1 Q/SY 016402018
表1(续) 文字内容
序号 4 n 0 F 8 9 10
页别
字号及字体三号宋体，加粗四号宋体小四号宋体小三号宋体。加粗四号宋体：加粗五号宋体小四号宋体
目录级标题文字二级标题文字一级标题文字级标插文字表中的文宇其余文
目录
正文
设计书内容
4.1 基础资料：
油井基础数据表： 见表A.1. b) 并身结构数据表： 参吧表A c) 实钻井斜数据表： 参见表A.3。 d) 油藏物性数据表： 参见表A.
a
流体物性数据表：参见表A.5。 原油黏温关系表：参见表
g) 原井状况：包括井口型号，井内管柱结构井内液体类型及密度等。 h) HS提示：包括钻啡过程中及区生产过程中HS监测情况 D 邻井生产情况：包括邻井目前状态，生产井段。动液面，产液量，油压及套压等。
周围环境提示：包括周边地貌、居民及交通等情况 k） 其他。
4. 2 施工目的。 4. 3 设计原则及依据。 4.4 注汽工艺设计：
a) 注汽参数：包括注 汽速度： 注汽干度注汽压力（注汽温度》。 注汽量及焖井时间等。 b) 注汽方式确定：包括笼统注汽，多点注汽，双管注汽及具他
注汽井口选择：依据注汽温度。注汽压力及生产测试要求确定 d) 油套环空隔热方式选择及相关要求：油套环空隔热方式包括封隔器隔热、氨气隔热及其他。
注汽管柱设计：依据注汽模拟计算及强度校核计算结果，确定隔热油管、井下工具规格型号及下人深度。
e
4.5 采油方式选择及工艺设计：
采油方式选择：根据焖井温度、压力变化的特点选择采油方式。 b) 放喷生产工艺设计：根据地质设计中配产量及要求，选择合理的油嘴放喷。
a
举升工艺设计，包括： 10 举升方式的优选： 2） 井筒降黏工艺措施选择及相关要求，井筒降黏方式包括空心杆电加热降黏，环空掺稀油
9
或活性水降黏及其他；
2 Q/SY01640—2018
3） 举升工艺参数优选： ) 确定采油设备的类型、规格及性能指标： 5) 依据相应标准进行生产管柱设计及强度校核
4.6 井控设计：依据地层及井口压力、产出流体性质及周围环境等，确定井控级别，提出井控要求 4.7 施工准备设备及工具清单，参见表A.7。 4.8 主要施工步骤：依据施工目的，确定注汽、采油主要的施工步骤。 4.9 施工要求：依据施工目的，提出注汽，采油施工要求。 4.10 资料录取要求：
a） 焖井资料录取，参吧表A.。 b) 放喷资料录取，参见表A
4.11 HSE要求：从工艺危害因素分析及防范错施。健康要求。安全要求。环境保护要求四个方面进行风险识别与防范措施制定 4.12 需要特殊说明的内容 说听设计中需斐特殊说明的内容。 4.13 完井管柱及井身结构 示意图：应绘制原完井管柱及井身结构示意图，新完井管柱及井身结构示意图。
S
0 Q/SY016402018
附录A （资料性附录）
稠油热采水平井油井基础数据表
A.1稠油热采水平井油井基础数据参见表A.1。
表A.1 XXX油井基础数据
开钻日期完井日期完钻井深，m 完钻垂深，m 造斜点深度，m 最大井斜点：m 油补距，m 钻井液密度：g/cm
完钻日期完井方式人工井底。m 水平段长，m 最大井斜角，（"）悬捷点深证 m 补距完井液密度。2 中
A.2稠油热采水平井井身结构数据参见表A.2
表A.2XXX井身结构数据
序号 套 套管外径，mm 魔厚.mm 国鼓 下深，m 水泥返深，m 固井质量 联入.m
A.3 稠油热采水平井实钻井斜数据参见表
表A.3XXX实钻井斜数据
斜深 井斜 方位 垂深 水平位科 闭合方位 投影位移 南北 东西 狗腿度
序号
()/30m
()
()
()
m
m
m
m
m
m
A.4稠油热采水平井油藏物性数据参见表A.4。
4
