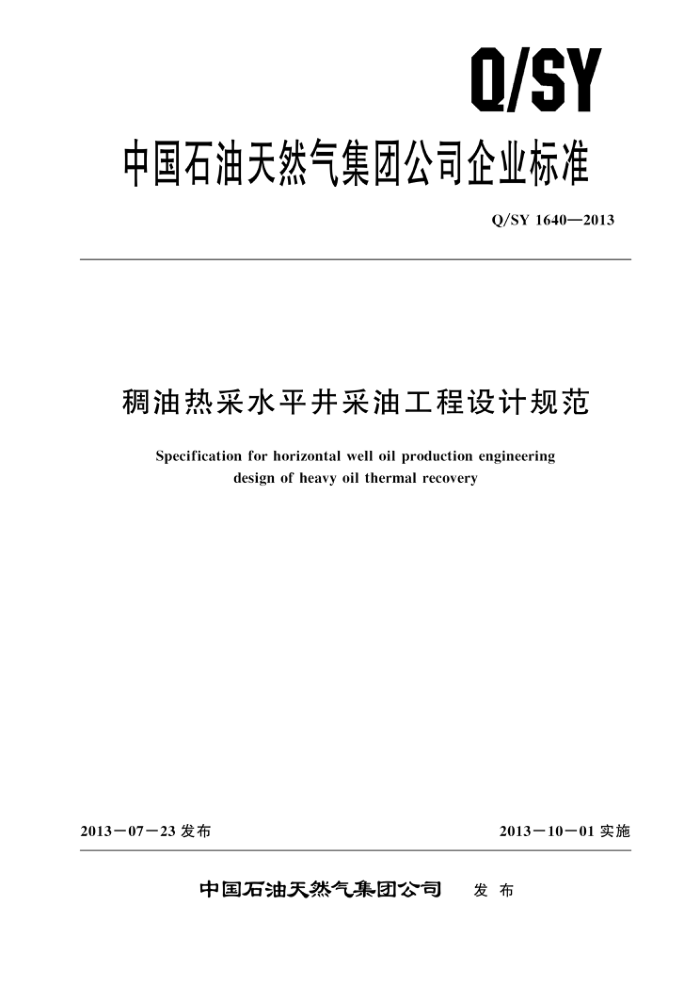

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1640—2013
稠油热采水平井采油工程设计规范
Specification for horizontal well oil production engineering
design of heavy oil thermal recovery
2013－07－23 发布
2013一10一01实施
中国石油天然气集团公司
发布 Q/SY 1640—2013
目 次
前言
V
...............
··
范围 2 术语和定义 3设计书格式设计书内容
1
2
4
附录 A（资料性附录）稠油热采水平井油井基础数据表 Q/SY 1640—2013
前言
本标准按照GB/T 1.1一2009 《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：辽河油田公司、新疆油田分公司。 本标准主要起草人：檀德库、栾玉湖、余中红、伊宏亮、孙振宇、姚智博、吴晓明、赵吉成、陈
捷、邵占辉、袁爱武、杨昕。
= Q/SY 1640—2013
稠油热采水平井采油工程设计规范
1范围
本标准规定了稠油热采水平井采油工程设计的术语和定义、设计书规格要求及主要内容等本标准适用于稠油水平井热力开采采油工程设计的编写，其他油品热采水平井工程设计可参照本
标准执行。
2 ，术语和定义
下列术语和定义适用于本文件。
2. 1
焖井 :soaking 注蒸汽完成后停注关井，使注人近井地带储层的蒸汽与储层岩石、流体进行充分热交换并尽可能
向远处扩展的过程。 2. 2
放喷blowout 注蒸汽焖井结束后，井口有控制地开井，使地层中流体通过注汽管柱流到地面的过程。
3设计书格式
3.1设计书包括封面、审批页、目录及正文。
a）设计书封面：包括设计编号、设计名称、区块名称、设计井号、目的层、井控级别、委托单
位、设计单位、设计完成日期。
b）审批页：包括设计人、设计日期、审核意见、审核人、审核日期、审批意见、审批人、审
批日期。
3.2设计书纸张规格及字体、字号要求：
a）纸张大小：采用210mm×297mm（A4）纸张。 b）字号和字体：设计书的中文采用宋体，英文和数字采用Arial体，字号和字体参见表1。
表1设计书中的字号和字体
序号 1
页别
文字内容
字号及字体
设计编号、区块名称、设计井号、目的层、井控级别、委托单位、设计单位、设计完成日期设计名称设计人、设计日期、审核意见、审核人、审核日期、审批意见、审批人、审批日期
四号宋体，加粗
封面
-号宋体，加粗四号宋体，加粗
2
审批页
3
1 Q/SY 1640—2013
3）举升工艺参数优选； 4）确定采油设备的类型、规格及性能指标; 5）依据相应标准进行生产管柱设计及强度校核
4.6 ，并控设计：依据地层及并口压力、产出流体性质及周围环境等，确定并控级别，提出并控要求。 4.7施工准备设备及工具清单，参见表A.7。 4.8 ，主要施工步骤：依据施工目的，确定注汽、采油主要的施工步骤。 4.9施工要求：依据施工目的，提出注汽、采油施工要求。 4.10资料录取要求：
a）焖井资料录取，参见表 A.8。 b）放喷资料录取，参见表 A.9。
4.11HSE要求：从工艺危害因素分析及防范措施、健康要求、安全要求、环境保护要求四个方面进行风险识别与防范措施制定。 4.12需要特殊说明的内容：说明设计中需要特殊说明的内容。 4.13完井管柱及井身结构示意图：应绘制原完井管柱及井身结构示意图、新完井管柱及井身结构示意图。
3 Q/SY 1640—2013
附录A (资料性附录)
稠油热采水平井油井基础数据表
A.1稠油热采水平井油井基础数据参见表A.1。
表 A.1×××油井基础数据
开钻日期完井日期完钻井深，m 完钻垂深，m 造斜点深度，m 最大井斜点，m 油补距，m 钻井液密度，g/cm3
完钻日期完井方式人工井底，m 水平段长，m 最大井斜角，（°）悬挂点深度，m 套补距，m 完井液密度，g/cm3
A.2 稠油热采水平井井身结构数据参见表A.2。
表A.2 ×××井身结构数据
序号 套管 套管外径，mm 壁厚，mm 钢级 下深，m 水泥返深，m 固井质量 联人，m
A.3 稠油热采水平井实钻井斜数据参见表A.3。
表A.3 ×××实钻井斜数据
斜深 井斜 方位 垂深 水平位移 闭合方位 投影位移 南北 东西 狗腿度
序号
(°) (°) m
(°)
(°）/30m
m
m
m
m
m
A.4稠油热采水平井油藏物性数据参见表A.4。
4
