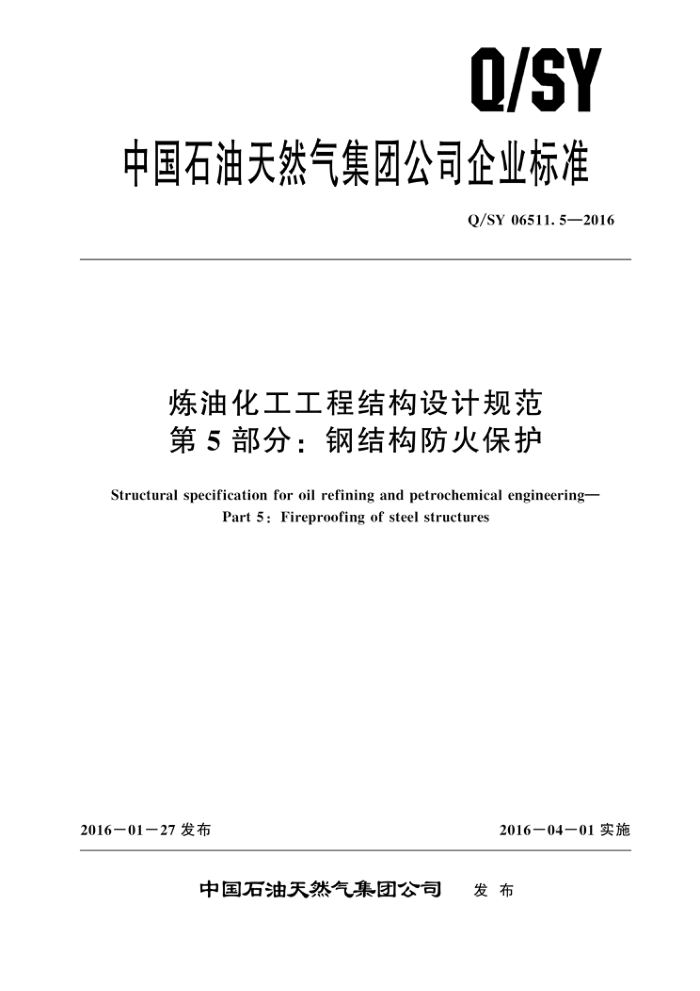

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06511.5—2016
炼油化工工程结构设计规范第5部分：钢结构防火保护
Structural specification for oil refining and petrochemical engineering-
Part 5 : Fireproofing of steel structures
2016－01一27发布
2016一04一01实施
中国石油天然气集团公司
发布 Q/SY 06511.5—2016
目 次
前言
范围 2 规范性引用文件 3　防火保护设计一般规定 4 防火保护材料及保护层厚度 5　防火保护构造 6　防火保护工程施工质量要求
1
质量验收钢结构抗火
7
8
附录A（规范性附录）室外薄型、超薄型钢结构防火涂料施工质量检验规定附录 B（资料性附录）火灾下钢框架结构计算软件 FIRS 附录（资料性附录）火灾下钢板剪力墙计算公式· 参考文献
8
13
16
17 Q/SY 06511.5—2016
前 創言
Q/SY 06511《炼油化工工程结构设计规范》是炼油化工工程设计系列标准之一。该标准分为以下7个部分：
第1部分：通则; 第2部分：岩土工程勘察；第3部分：地基处理;
一第 4部分：荷载及荷载组合；
第5部分：钢结构防火保护；一第6部分：钢结构防腐涂装;
第7部分：结构抗爆。 本部分为Q/SY 06511 的第5部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：张荣钢、易宝生、郑建华。
Ⅱ Q/SY 06511.5—2016
炼油化工工程结构设计规范第5部分：钢结构防火保护
1 范围
Q/SY06511的本部分规定了石油炼制、石油化工工程建（构）筑物钢结构的耐火等级、保护范
围、材料、构造及工程设计的基本要求。
本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩建或改建工程建设的钢结构防火保护设计。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 8923.1涂覆涂料前钢材表面处理　表面清洁度的目视评定第 1 部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 8923.2涂覆涂料前钢材表面处理　表面清洁度的目视评定 第2部分：已涂覆过的钢材表面局部清除原有涂层后的处理等级
GB 14907钢结构防火涂料 GB 50016　建筑设计防火规范 GB50160石油化工企业设计防火规范 CECS 24钢结构防火涂料应用技术规范 GA/T 714构件用防火保护材料快速升温耐火试验方法 SH/T 3137　石油化工钢结构防火保护技术规范 Q/SY 06511.6　炼油化工工程结构设计规范　第 6 部分：钢结构防腐涂装
3防火保护设计一般规定
3.1火灾危险性分类 3.1.1石油化工企业可燃物质的火灾危险性分类应符合GB 50160 和GB50016 的规定 3.1.2石油化工企业工艺装置或装置中单元的火灾危险性分类应执行GB50160的规定。 3.2建（构）筑物钢结构的耐火等级 3.2.1石油化工企业建筑物钢结构的耐火等级应符合表1 的规定。 3.2.2石油化工企业构筑物钢结构的耐火等级应符合表2 的规定。 3.3钢结构构件的耐火极限
石油化工企业生产区建（构）筑物钢结构构件的耐火极限不应低于表3的规定。
1 Q/SY 06511.5—2016
a）单层钢结构厂房：当采用轻型屋盖（如压型钢板）时，地面以上10m范围内的柱、柱间支
撑及框架梁（屋面梁、屋架或网架)；当采用重型屋盖（如钢筋混凝土板）时，屋面板以下的柱、柱间支撑及框架梁（屋面梁、屋架或网架）。
b） 多层钢结构厂房：地面以上10m范围内的柱、柱间支撑、框架梁（屋面梁、屋架或网架）
及设备梁；当采用封闭式楼板（如花纹钢板）时，有甲、乙、丙类可燃物质的楼层板面以上10m范围内的柱、柱间支撑、框架梁（屋面梁、屋架或网架）及设备梁。
3.4.2表 2中构筑物钢结构的下列部位均应保护：
a）单层钢框架：单层框架的柱、柱间支撑、框架梁及设备梁。 b） 多层钢框架：当楼层为透空钢格板时，地面以上10m范围内的柱、柱间支撑、框架梁及设
备梁；当楼层为封闭式楼板时，有甲、乙、丙类可燃物质的楼层板面以上10m范围内的柱、 柱间支撑、框架梁及设备梁。
c）钢支架：地面以上全部构件。 d）钢管架：底层支撑管道的梁、柱及柱间支撑，且不低于 4.5m；当管架上部有空冷器时，地
面以上全部的柱、柱间支撑、框架梁及设备梁；下部设有液化烃或可燃气体泵的管架，地面以上 10m 范围的梁、柱及柱间支撑。
e）钢楼梯间：第一层以下范围内的柱、梁及柱间支撑，不超过地面以上10m高保护范围。
4防火保护材料及保护层厚度
4.1防火保护材料 4.1.1钢结构防火保护材料选取应符合下列规定：
a）材料不应含有石棉和甲醛，不宜采用苯类溶剂。在施工干燥后不应有刺激性气味，燃烧时不
应产生浓烟和有害人身健康的气体。
b） 钢结构防火保护材料应选择绝热性好，具有一定抗冲击能力，能牢固地附着在构件上，不
腐蚀钢材，且经国家检测机构检测合格的钢结构防火涂料或其他不燃烧性隔热材料。 钢结构防火保护系统的耐火极限不应低于建（构）筑物钢结构构件的耐火极限。
c） d）用于构件表面的防锈底漆及用于防火保护材料外表面的防腐面层，均应与防火保护材料
适应，并具有良好的结合力。 e）在化工装置等建（构）筑物范围中，有烃类火灾危险情况下，应选择耐烃类火灾防火涂料。
4.1.2采用钢结构防火涂料时，应符合下列规定：
a）室内裸露钢结构、轻型屋盖钢结构及有装饰要求的钢结构，当耐火极限在1.5h 及以下时，
宜选用（超）薄涂型钢结构防火涂料；也可选用厚涂型钢结构防火涂料，
b）室内裸露钢结构，当规定其耐火极限在1.5h 以上时，应选用厚涂型钢结构防火涂料。 c）露天钢结构应选用适合室外用的钢结构防火涂料。
4.1.3室内钢结构防火涂料技术性能应符合表 4 的规定；室外钢结构防火涂料技术性能应符合表 5 的规定。防火涂料涂层应与防腐涂料满足相容性要求，不降低涂料的防火和防腐性能，见 Q/SY 06511.6. 4.1.4钢结构防火涂料、轻质耐火混凝土或水泥砂浆的技术性能应符合 SH/T 3137 的规定。 4.1.5钢结构防火涂料的标准耐火试验及综合判定准则应符合 GB 14907 的规定。 4.2保护层厚度
防火材料厚度应符合表6的规定。
3
