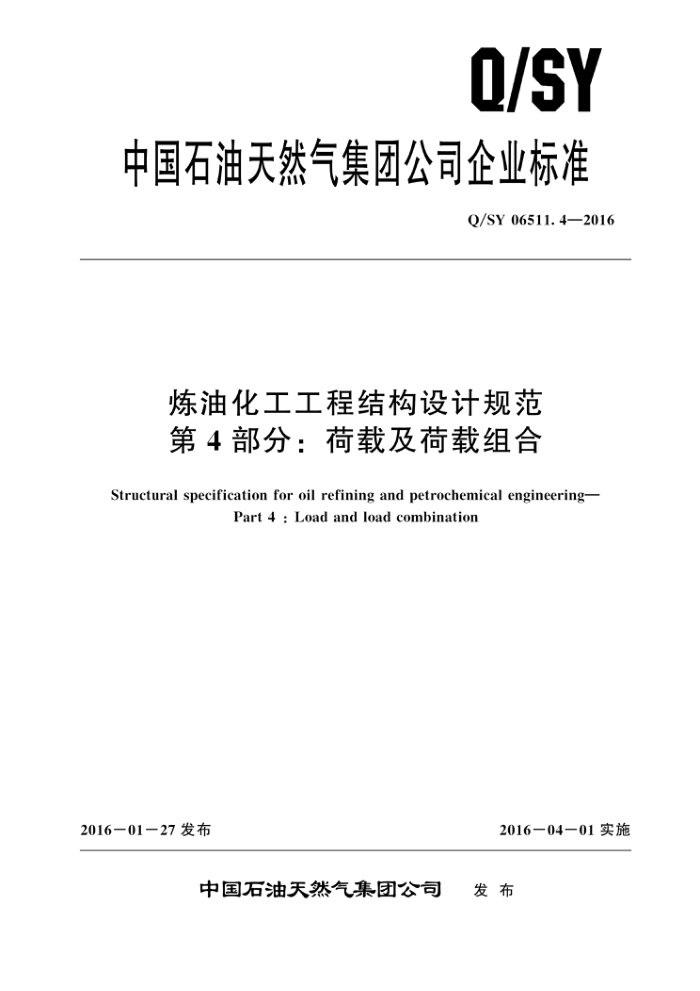

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06511. 4—2016
炼油化工工程结构设计规范第4部分：荷载及荷载组合
Structural specification for oil refining and petrochemical engineering-
Part 4 : Load and load combination
2016－01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06511. 4—2016
目 次
前言
范围 2 规范性引用文件 3 荷载分类
1
永久荷载可变荷载 6 地震作用
4
2
5
2
偶然荷载荷载组合参考文献
8
9
14 Q/SY 06511.4—2016
前 創言
Q/SY 06511《炼油化工工程结构设计规范》是炼油化工工程设计系列标准之一。该标准分为以下7个部分：
第1部分：通则; 第2部分：岩土工程勘察；第3部分：地基处理;
一第 4部分：荷载及荷载组合；
第5部分：钢结构防火保护；一第6部分：钢结构防腐涂装;
第7部分：结构抗爆。 本部分为Q/SY 06511 的第4部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：傅婕婷、易宝生、郑建华。
Ⅱ Q/SY 06511.4—2016
炼油化工工程结构设计规范第4部分：荷载及荷载组合
1范围
Q/SY06511的本部分规定了石油炼制、石油化工装置中建（构）筑物的荷载及荷载组合的一般
原则。
本部分适用于中国石油天然气集团公司石油炼制、石油化工工程及其他相关工程的新建、扩建或改建工程的荷载及荷载组合。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 4053.3固定式钢梯及平台安全要求　第3部分：工业防护栏杆和钢平台 GB 50009 建筑结构荷载规范 GB 50011 建筑抗震设计规范 GB 50051 烟卤设计规范 GB 50191 构筑物抗震设计规范 GB 50223 建筑工程抗震设防分类标准 GB 50453 石油化工建（构）筑物抗震设防分类标准 GB 50779 石油化工控制室抗爆设计规范 CECS 138 给水排水工程钢筋混凝土水池结构设计规程 HG/T 20674 化工、石化建（构）筑物荷载设计规定 SH/T 3030 石油化工塔型设备基础设计规范 SH/T 3055 石油化工管架设计规范 SH/T 3058 石油化工冷换设备和容器基础设计规范 SH/T 3062 石油化工球罐基础设计规范 SH/T 3066石油化工反应器再生框架设计规范
荷载分类
3
建（构）筑物的荷载可分为下列三类： a）永久荷载：在结构使用期间，其值不随时间变化，或其变化与平均值相比可以忽略不计，或
其变化是单调的并能趋于限值的荷载。 b）可变荷载：在结构使用期间，其值随时间变化，且其变化与平均值相比不应忽略不计的
荷载。 c） 偶然荷载：在结构设计使用年限内不一定出现，一旦出现，其量值很大且持续时间很短的
荷载。
1 Q/SY 06511.4—2016
c)）i 设计平台栏杆时，荷载取值可按GB 4053.3确定 d）施工、屋面检修荷载及栏杆荷载的组合值系数应取0.7，频遇值系数应取0.5，准永久值系
数应取 0。
5.2　动力荷载
动力荷载及动力系数应按下列规定采用： a）动力设备的动力荷载应由制造厂提供。 b） 符合下列条件的动力设备可只考虑构造措施和采用“替代静力计算”，而不做动力计算：
1）设备在地面，功率≤150kW； 2）设备在楼板上，功率≤100kW； 3）) 对称平衡型活塞式压缩机功率<500kW; 4）卧式、L型、角变式活塞压缩机（立式压缩机除外）功率80kW。
c）“替代静力计算”方法：将动力设备的自重乘以动力系数后，可按静力计算。对于静止设备
上附有小型动设备传动装置时，只把小型动设备或传动装置的自重乘以动力系数。动力系数详见 HG/T 20674 中的相关规定。
d） 搬运和装卸重物以及车辆启动和刹车的动力系数，可采用1.1～1.3；其动力荷载只传至楼
板和梁。
5.3卧式换热器的抽芯力
卧式换热器的抽芯力应按下列规定采用： a）卧式换交换器在检修时，抽管束所产生的水平抽芯力应作用于换热器的中心标高处。 b）两个以上的热交换器设置在一个支承结构上时，应按下述情况设计其支承结构，即最上一
个热交换器管束处于被拉出的临界状态作用于结构上，而其他热交换器处于空载或操作状态。
c）管束的抽芯力标准值Pb按公式（1）计算：
Pb = βGb
...(1)
式中: Gb一—被抽拉的管束自重标准值，单位为千牛（kN); β——可采用1.0；当有适当的抽拉设备时，可按实际情况确定
5.4设备/管道充水试验荷载
对于需要在现场进行充水试验的结构，应考虑设备充水对结构产生的最不利状况，当支撑两台以上设备时，支撑结构的计算还应考虑最不利的一台设备的充水重。 5.5 吊车荷载 5.5.1吊车竖向荷载标准值应采用吊车最大轮压或最小轮压 5.5.2吊车纵向和横向水平荷载应按下列规定采用：
a） 吊车纵向水平荷载标准值应按作用在一边轨道上所有刹车轮的最大轮压之和的10%采用；
该项荷载的作用点位于刹车轮与轨道的接触点，其方向与轨道方向一致。 b） 吊车横向水平荷载标准值应取横行小车重量与额定起重量之和的下列百分数，并乘以重力
加速度，吊车横向水平荷载标准值的百分数应按下面采用： 1）软钩吊车：当额定起重量不大于 10t时，应取12%；当额定起重量为16t～50t时，应
4
