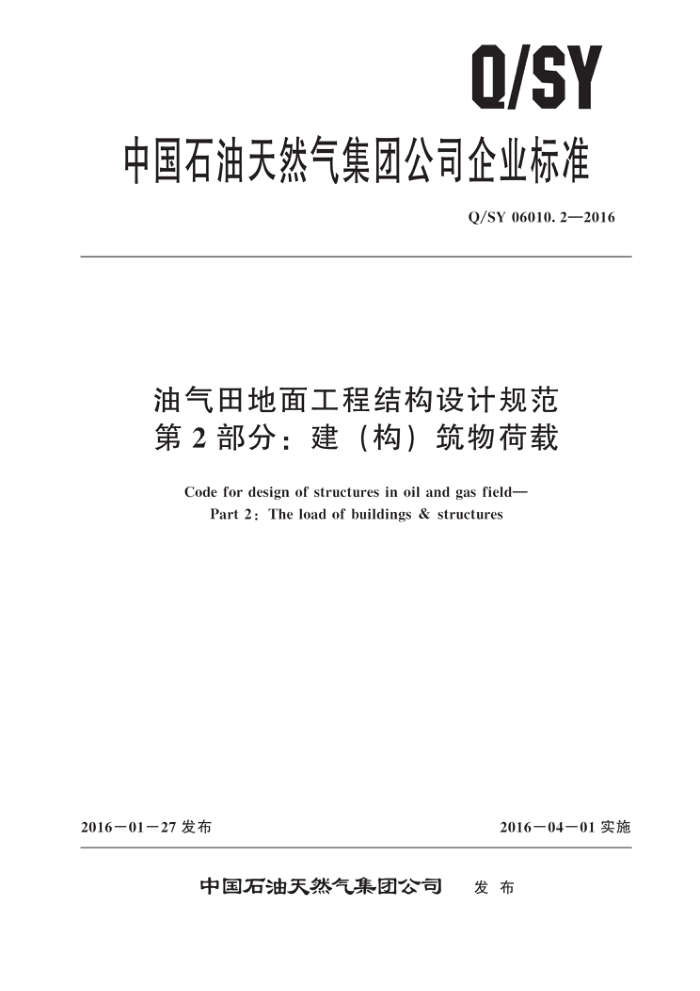

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06010.2—2016
油气田地面工程结构设计规范第2部分：建（构）筑物荷载
Code for design of structures in oil and gas field-
Part 2: The load of buildings & structures
2016－01一27 发布
2016－04－01实施
中国石油天然气集团公司 发布 Q/SY 06010.2—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义荷载分类和荷载代表值 4. 1 荷载分类 4. 2 荷载代表值建（构）筑物荷载取值 5. 1 永久荷载 5. 2 可变荷载 6荷载组合 6. 1 -般原则 6.2承载能力极限状态荷载（效应）组合 6.3正常使用极限状态荷载（效应）组合参考文献·····
x
S
........ Q/SY 06010.2—2016
前言
Q/SY06010《油气田地面工程结构设计规范》是油气田地面工程设计系列标准之一。该标准分为以下5个部分：
第1部分：通则；第2部分：建（构）筑物荷载；第3部分：基础工程；
一第4部分：常用结构体系及选择；
第5部分：钢结构防火。 本部分为Q/SY06010的第2部分本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司新疆设计院。 本部分主要起草人：贺强、刘文革、黄希民、张书华、孙国成、刘昌志、朱少华、李新萍。
I Q/SY 06010. 2—2016
油气田地面工程结构设计规范第2部分：建（构）筑物荷载
1范围
Q/SY06010的本部分规定了油气田地面建设工程中建（构）筑物荷载及荷载组合的主要内容，包括荷载分类和荷载代表值、建（构）筑物荷载取值、荷载组合
本部分适用于陆上油气田、滩海陆采油气田和海上油气田陆岸终端地面工程新建及改扩建项目的结构工程设计
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 500073 建筑地基基础设计规范 GB 50009 建筑结构荷载规范 GB 50011 建筑抗震设计规范 GB 50017 钢结构设计规范 GB 50059 35kV～110kV变电站设计规范 GB 50191 构筑物抗震设计规范 CECS 102 门式刚架轻型房屋钢结构技术规程
3　术语和定义
下列术语和定义适用于本文件。
3. 1
荷载 load 使结构或构件产生内力和变形的外力及其他因素。
3. 2
荷载组合load combination 按极限状态设计时，为保证结构的可靠性而对同时出现的各种荷载设计值的规定
3.3
荷载代表值 representative values of a load 设计中用以验算极限状态所采用的荷载量值，例如标准值、组合值、频遇值和准永久值。
4荷载分类和荷载代表值
4.1荷载分类
4.1.1永久荷载
永久荷载为在油气田建（构）筑物安装、生产和检修期间，其值不随时间变化，或其变化与平均
1 Q/SY 06010.2—2016
值相比可以忽略不计，或其变化是单调的并能趋于限值的荷载，以下荷载可视为永久荷载：
a）结构自重：包括上部结构（梁、板、柱、建筑装饰及防火保护层）及其基础的重量、基础底
板上部回填材料（土）重量。 b） 固定的设备/管道自重：包括设备、管道、附件、保温、附属在设备上的梯子、平台以及电
缆、仪表桥架等。
c） 结构、设备、管道上的防腐、防火材料的重量。 d）土压力、预应力等。
4. 1. 2 可变荷载
可变荷载为在油气田建（构）筑物安装、生产和检修期间，其值随时间变化，且其变化值与平均值相比不可忽略不计的荷载。主要包括楼面活荷载、屋面活荷载和积灰荷载、吊车荷载、风荷载、雪荷载、温度作用等。 4.1.3偶然荷载
偶然荷载为在油气田建（构）筑物安装、生产和检修期间，不一定出现，一旦出现，其值很大且持续时间很短的荷载，如爆炸力、撞击力等。 4.2荷载代表值 4.2.1结构设计时，对不同荷载应采用不同的代表值，具体要求如下：
a）对永久荷载应采用标准值作为代表值 b）对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值。 c）对偶然荷载应按建筑结构使用的特点确定其代表值。
4.2.2确定可变荷载代表值时应采用 50 年设计基准期。 4.2.3承载能力极限状态设计或正常使用极限状态按标准组合设计时，对可变荷载应按规定的荷载组合采用荷载的组合值或标准值作为其荷载代表值。可变荷载的组合值，应为可变荷载的标准值乘以荷载组合值系数 4.2.4正常使用极限状态按频遇组合设计时，应采用可变荷载的频遇值或准永久值作为其荷载代表值；按准永久组合设计时，应采用可变荷载的准永久值作为其荷载代表值。可变荷载的频遇值，应为可变荷载标准值乘以频遇值系数。可变荷载的准永久值，应为可变荷载标准值乘以准永久值系数
5建（构）筑物荷载取值
5.1永久荷载
5.1.1结构自重的标准值可按结构构件的设计尺寸与材料单位体积的自重计算确定。 5.1.2一般材料和构件的单位自重可取其平均值，对于自重变异较大的材料和构件，自重标准值应根据对结构的不利或有利状态，分别取上限值或下限值 5.1.3材料和构件的自重执行 GB 50009 中的相关规定
5.2可变荷载
5. 2.1 交 建筑物楼面活荷载的取值应符合GB 50009的有关规定。对构筑物工业平台、楼梯的均布或集中活荷载标准值，可按实际情况采用，但不应小于表1所列值。 5.2.235kV～110kV变电所活荷载取值见 GB 50059 相关规定。 5.2.3屋面活荷载取值应符合GB 50009的有关规定。当采用压型钢板轻型屋面时，取值应符合 2 Q/SY 06010. 2—2016
S (1)
式中:
结构重要性系数; 荷载效应组合的设计值；结构构件抗力的设计值。
S R b）考虑地震作用时：
SR
(2)
RE
式中： RE 承载力抗震调整系数
6.2.2承载力抗震调整系数应符合GB50011的有关规定。 6.2.3对于建筑物的基本组合，荷载效应组合的设计值S应从下列组合值中取最不利值确定：
a） 由可变荷载效应控制的组合：
S= SGk Q,SQ,K 7 Q,be, SQ,K
(3)
.......
式中： G 永久荷载的分项系数； SGkK 永久荷载标准值GK计算的荷载效应值； YQ; 第i个可变荷载的分项系数，其中,为可变荷载Q1的分项系数； SQ,K 可变荷载标准值Q,K计算的荷载效应值； de; 可变荷载Q的组合值系数；
参与组合的可变荷载数。 b) 由永久荷载效应控制的组合：
n
S= GSc
(4)
YQ.中c, SQ,K
.......
地震作用效应和其他荷载效应的基本组合：
S= YGSce Eh SEhk EvSevk ywwSwK
(5)
式中: G 重力荷载分项系数； Eh，Ev 水平、竖向地震作用分项系数； Yw 风荷载分项系数； SGE 重力荷载代表值的效应； Sehk 水平地震作用标准值的效应； SEvk 竖向地震作用标准值的效应； Swk 风荷载标准值的效应； dw 风荷载组合值系数。
6. 2. 4 建筑物的基本组合中永久荷载的分项系数，应按以下规定采用：
a) 当其效应对结构不利时，由可变荷载效应控制的组合应取1.2，由永久荷载效应控制的组合
