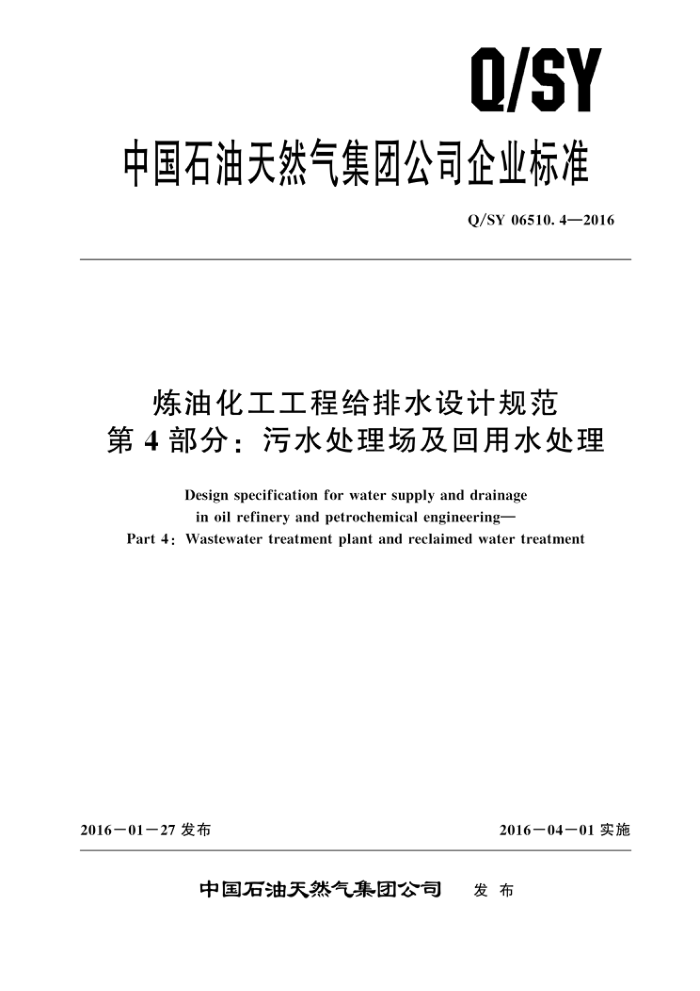

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06510. 4—2016
炼油化工工程给排水设计规范第4部分：污水处理场及回用水处理
Design specification for water supply and drainage in oil refinery and petrochemical engineering-
Part 4 : Wastewater treatment plant and reclaimed water treatment
2016－01－27发布
2016一04一01实施
中国石油天然气集团公司
发布 Q/SY 06510. 4—2016
目 次
前言
N
范围规范性引用文件术语和定义水质、水量和系统划分 4.1　水质 4.2　水量 4. 3 系统划分 5污水预处理或局部处理 5.1 -般规定
1
2
3
X
5.2　炼油污水 5. 3 化工污水 5. 4 化纤污水污水处理
6
格栅
6. 1
6. 2 温度调节 6.3 调节与均质 6. 4 中和 6. 5 隔油 6.6 混合 6.7 絮凝 6.8 气浮 6. 9 水解酸化法 6.10 厌氧生化处理法 6. 11 活性污泥法 6.12 缺氧/好氧处理工艺 6.13 纯氧曝气工艺 6.14 氧化沟工艺 6.15 序批式活性污泥（SBR）工艺 6.16 膜生物反应器 6.17 生物膜法 6. 18 沉淀 6. 19 排放水监控池亏水深度
...
.....
.............. ....
......
....
10
2
15
般规定
.5 Q/SY 06510. 4—2016
7. 2 过滤或气浮 7.3 吸附· 7. 4 高级氧化 7.5 生化处理· 回用水处理·
15 16 16 16 17
8
8.1 般规定· 8.2 组合工艺 8.3 再生水的水质控制指标 8.4 吸附·· 8.5 超（微）滤· 8.6 纳滤和反渗透· 8.7 电渗析· 8.8 循环冷却水排污水回用· 8.9 浓缩水处理· 8.10 回用水监控池 8.11 取样与监测 9 污泥处理· 9.1 般规定 9.2 污泥量的确定 9.3 污泥输送· 9. 4 污泥浓缩 9.5 污泥脱水· 9.6 污泥干化· 9.7 污泥焚烧· 9.8 污泥处置 10 污油处理 10.1 一般规定 10. 2 污油脱水· 10.3 污油输送·
17 17 18 19 20 21 22 22 23 23 23 23 23 24 24 25 25 25 26 26 26 26 26 27 27 27 27 27 28
..
....
废气处理 11.1 般规定 11. 2 废气收集与输送 11.3 废气处理
11
....
12　污水处理总体设计
12. 1 般规定 12. 2 污水处理场场址选择 12.3 污水处理及回用水处理流程 12. 4 平面布置 12. 5 高程布置 12. 6 电气、自动控制 12.7 安全环保 Ⅱ
28 28 28 28 28 29 29
..
. Q/SY 06510. 4—2016
12.8化验分析 12. 9 辅助设施参考文献 ............
29 30 31
.....
.......
II Q/SY 06510.4—2016
前 創言
Q/SY 06510《炼油化工工程给排水设计规范》是炼油化工工程设计系列标准之一。该标准分为以下5个部分：
-第1部分：全厂给排水系统；一一第2部分：循环冷却水场；
第3部分：净化水场；一一第4部分：污水处理场及回用水处理;
第5部分：给水排水地下管道。 本部分为Q/SY 06510 的第4部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国昆仑工程公司、中国寰球工程公司、中国石油工程建设公司、东北炼化工
程公司。
本部分主要起草人：陶卫克、陈扬、张晨霞、董晨、杨笛、管向伟、王新
IV Q/SY 06510.4—2016
炼油化工工程给排水设计规范第4部分：污水处理场及回用水处理
1范围
Q/SY06510的本部分规定了石油炼制、石油化工企业污水处理场及回用水处理设计一般规定，
包括了污水处理场水质、水量和系统划分、污水预处理和局部处理、污水处理、污水深度处理、回用水处理、污泥处理、污油处理、废气处理和污水处理总体设计等方面的设计要求。
本部分适用于中国石油天然气集团公司石油炼制、石油化工企业新建、扩建或改建的污水处理工程和回用水处理工程建设。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 8978污水综合排放标准 GB 14554 恶臭污染物排放标准 GB 18484 危险废物烧污染控制标准 GB 18597 危险废物贮存污染控制标准 GB 18598 危险废物填埋污染控制标准 GB 50014 室外排水设计规范 GB 50058 爆炸危险环境电力装置设计规范 GB 50160 石油化工企业设计防火规范 GBZ 1工业企业设计卫生标准 HG/T 20504 化工危险废物填埋场设计规定 HJ/T 176危险废物集中焚烧处置工程建设技术规范 SH/T 3007石油化工储运系统罐区设计规范 SH/T 3053 石油化工企业厂区总平面布置设计规范 SH 3099　石油化工给水排水水质标准 03D501－4　接地装置安装 Q/SY 06509.3炼油化工工程管道设计规范 第3部分：管道材料选用及等级
3 术语和定义
下列术语和定义适用于本文件。
3.1
污水预处理或局部处理 wastewater particular treatment 将部分污水就地单独进行处理而不进人集中污水处理场。这部分污水处理后可重复利用、循环使
用或直接排放。
1 Q/SY 06510. 4—2016
3. 2
污水深度处理advanced treatmen 进一步处理二级生化处理出水中的污染物的净化过程。
3.3
清净废水non-polluted wastewater 未受污染或受较轻微污染以及水温稍有升高，不经处理即符合排放标准的废水。
3. 4
污染雨水polluted rainwater 可能受物料污染的污染区地面的初期雨水
3. 5
设计水量　design flow 污水处理构筑物、设备和管道在设定工况下的计算流量。
3.6
回用水处理 reclaimed water treatment 以处理的污水为源水，经进一步深度处理后，水质可达到重复利用要求的处理过程。
3. 7
再生水renovated water， reclaimed water 污水经适当处理后，达到一定的水质标准，满足某种使用要求的水。
3. 8
浓缩水concentrated water 反渗透（RO）处理后或其他形式被浓缩的废水。
3. 9
污泥干化sludge drying 通过渗滤或蒸发等作用，从浓缩污泥中去除大部分水分的过程。
3. 10
污泥焚烧sludge incineration 种污泥处理的工艺，利用焚烧炉将污泥加温，并高温氧化污泥中的有机物，使之成为少量灰煜
的污泥处理工艺。
4水质、水量和系统划分
4.1　水质 4.1.1装置区排出的污水水质或者进入区域污水处理场的水质应满足 SH 3099 和环境影响评价报告的要求。对于设于装置区的污水处理场，作为辅助生产装置，其进水水质可根据工程具体要求单独确定 4.1.2污水处理场进水水质应根据各装置（单元）的排水水质、水量经计算确定。当缺乏资料时，可参照同类工厂的实际运行数据确定。 4.1.3污水处理后的排放水水质应符合环境影响评价报告及主管部门批复意见规定的标准或国家及地方有关标准。 4.1.4装置（单元）的排水温度和进入污水处理场的污水温度，不应大于40℃。 4.2水量 4.2.1石油化工企业的最高允许排水量，应符合GB8978的规定，并应符合清洁生产、环境影响评价报告的要求。 2
